Beschreibung

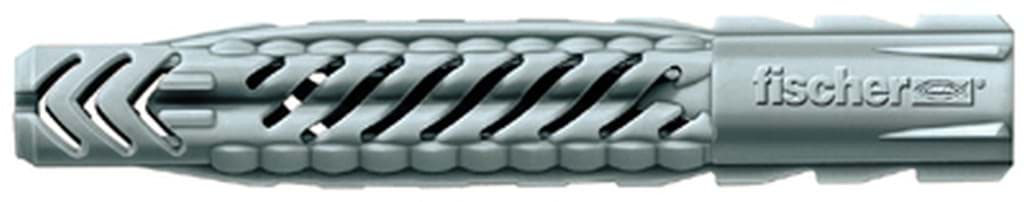

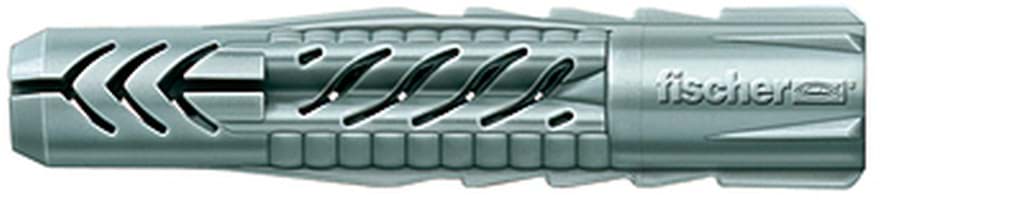

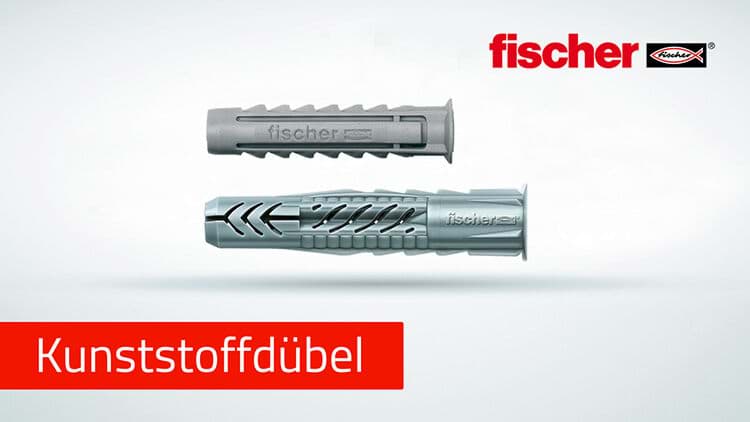

fischer Universaldübel UX – ohne Rand (Durchsteckmontage)
Vorteile: Der UX aus hochwertigem Nylon verspreizt in Vollbaustoffen und verknotet in Hohl- und Plattenbaustoffen – so hält er zuverlässig auch bei unbekanntem Untergrund. Die Variante ohne Rand bietet eine größere Verankerungstiefe und ist ideal für die Durchsteckmontage. Befestigungssets mit Schrauben, Ösen und Haken decken nahezu alle Standardanwendungen ab.
Anwendung und Zulassung
Anwendungen
- Bilder, Leuchten, Sockelleisten
- Leichte Hängeschränke, Spiegelschränke
- Handtuchhalter, Gardinenschienen, Waschtischbefestigungen
- TV-Konsolen, Sanitär-/Heizung-/Klima-Befestigungen
Baustoffe: Beton, Gipskarton- und Gipsfaserplatten, Hochlochziegel, Hohlblock aus Leichtbeton, Hohldecken aus Ziegel und Beton, Kalksandlochstein, Kalksandvollstein, Naturstein, Porenbeton, Spanplatten, Vollgips-Platten, Vollstein aus Leichtbeton, Vollziegel. Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung.
Montageanleitung / Funktionsweise

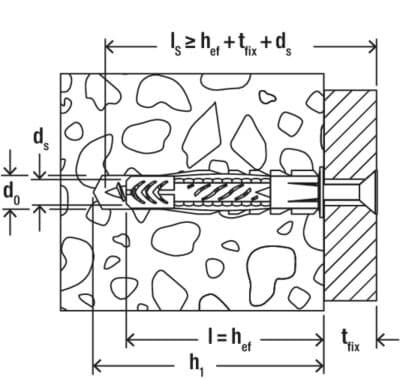

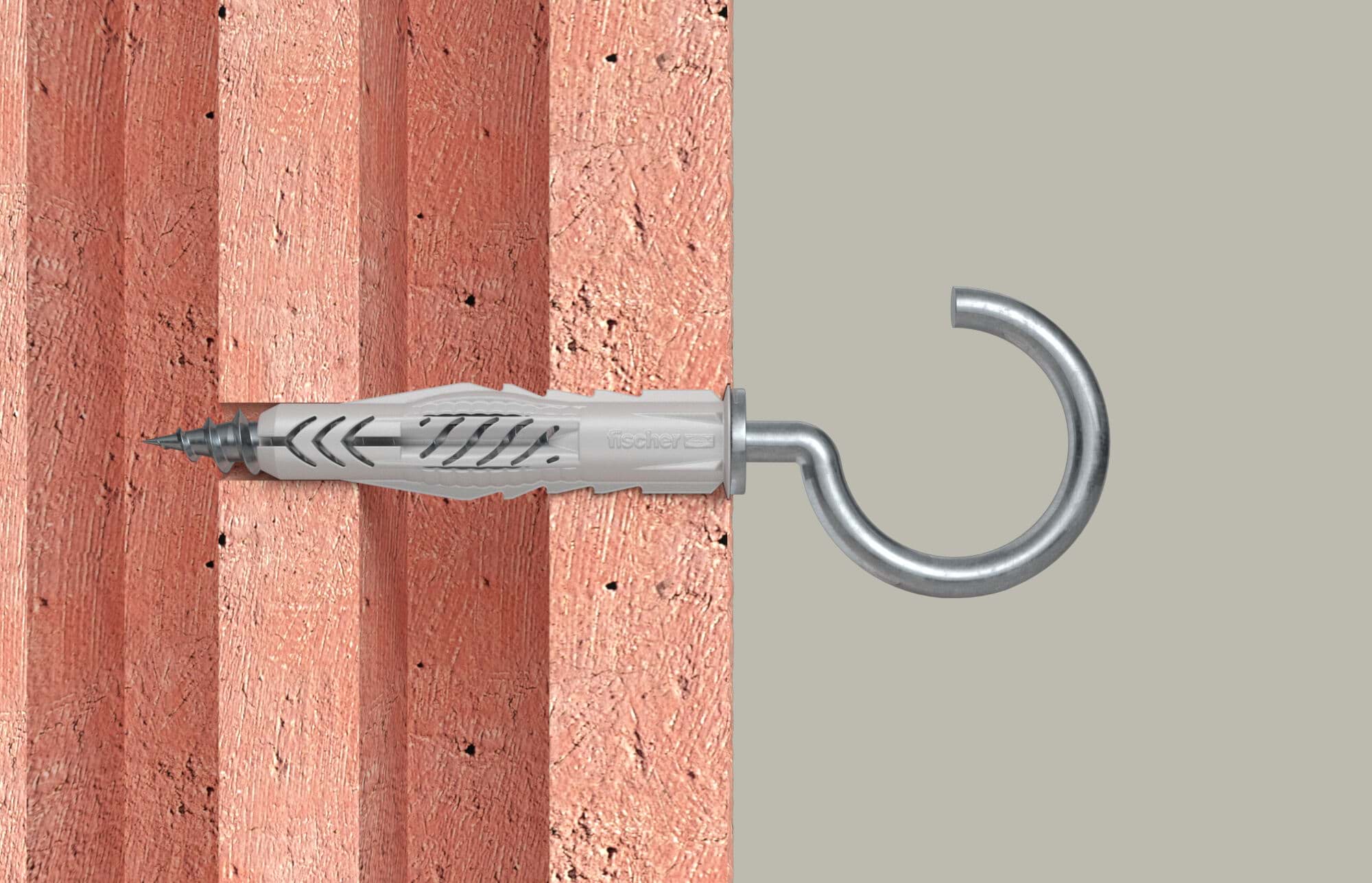

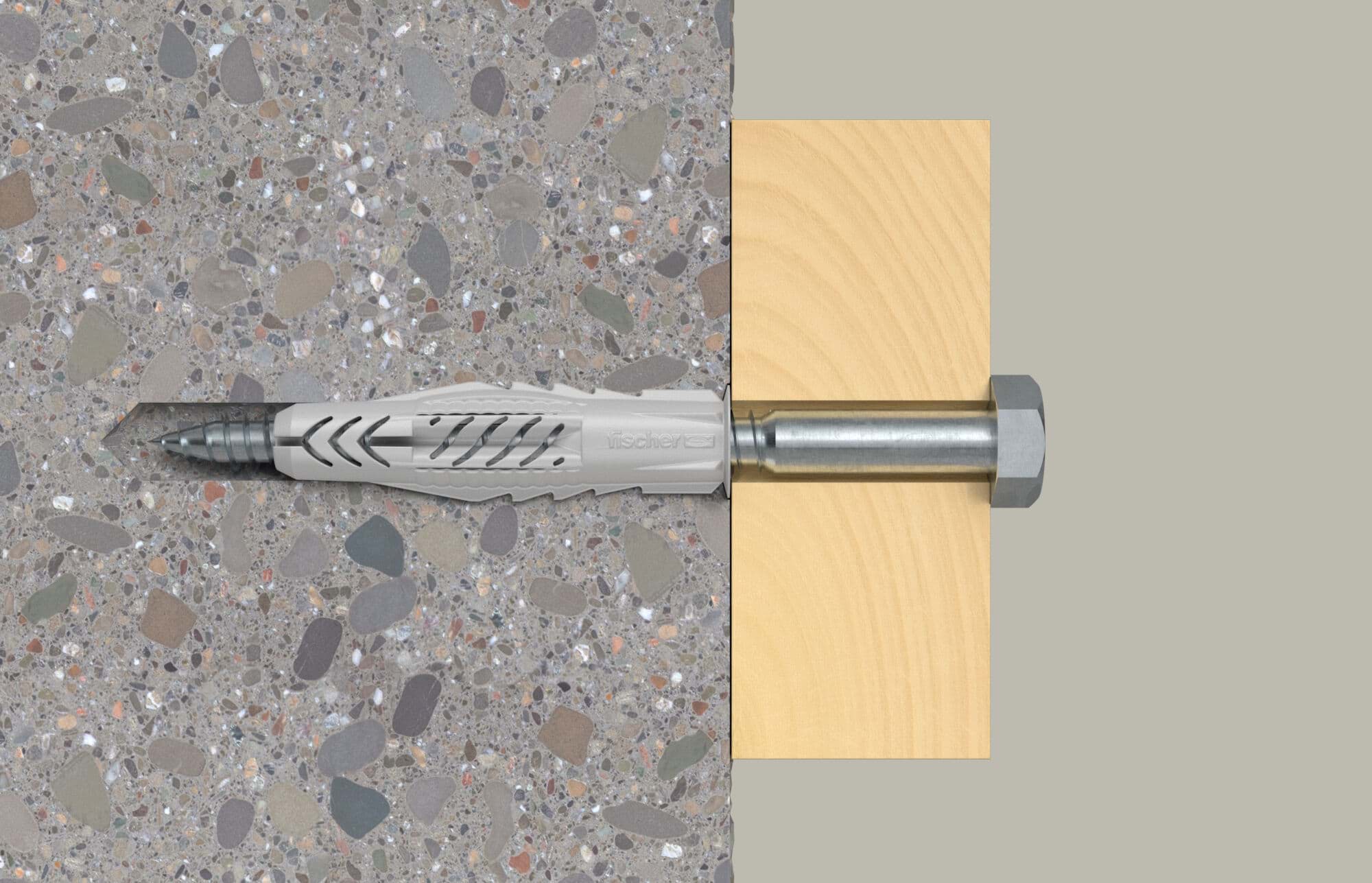

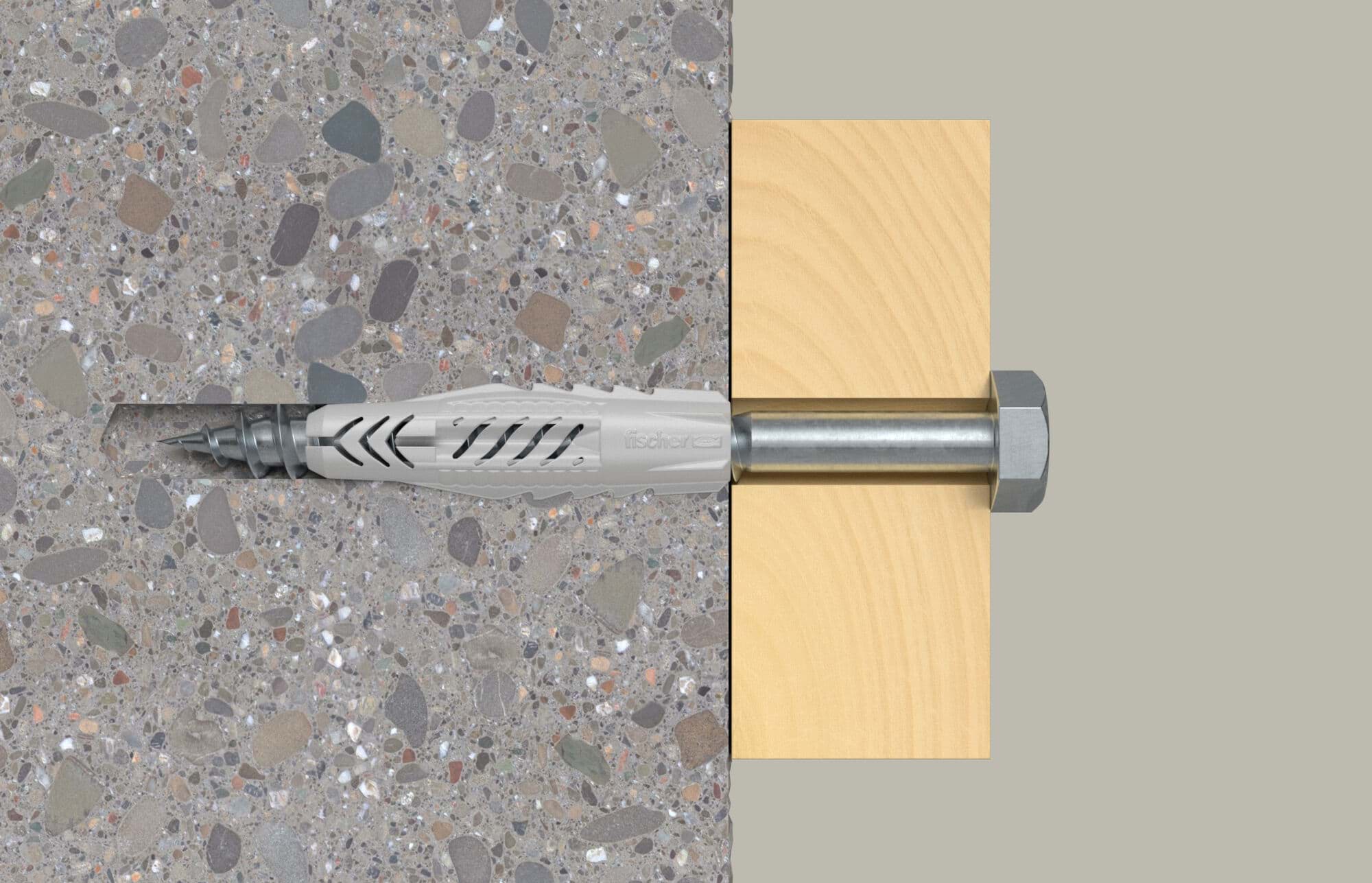

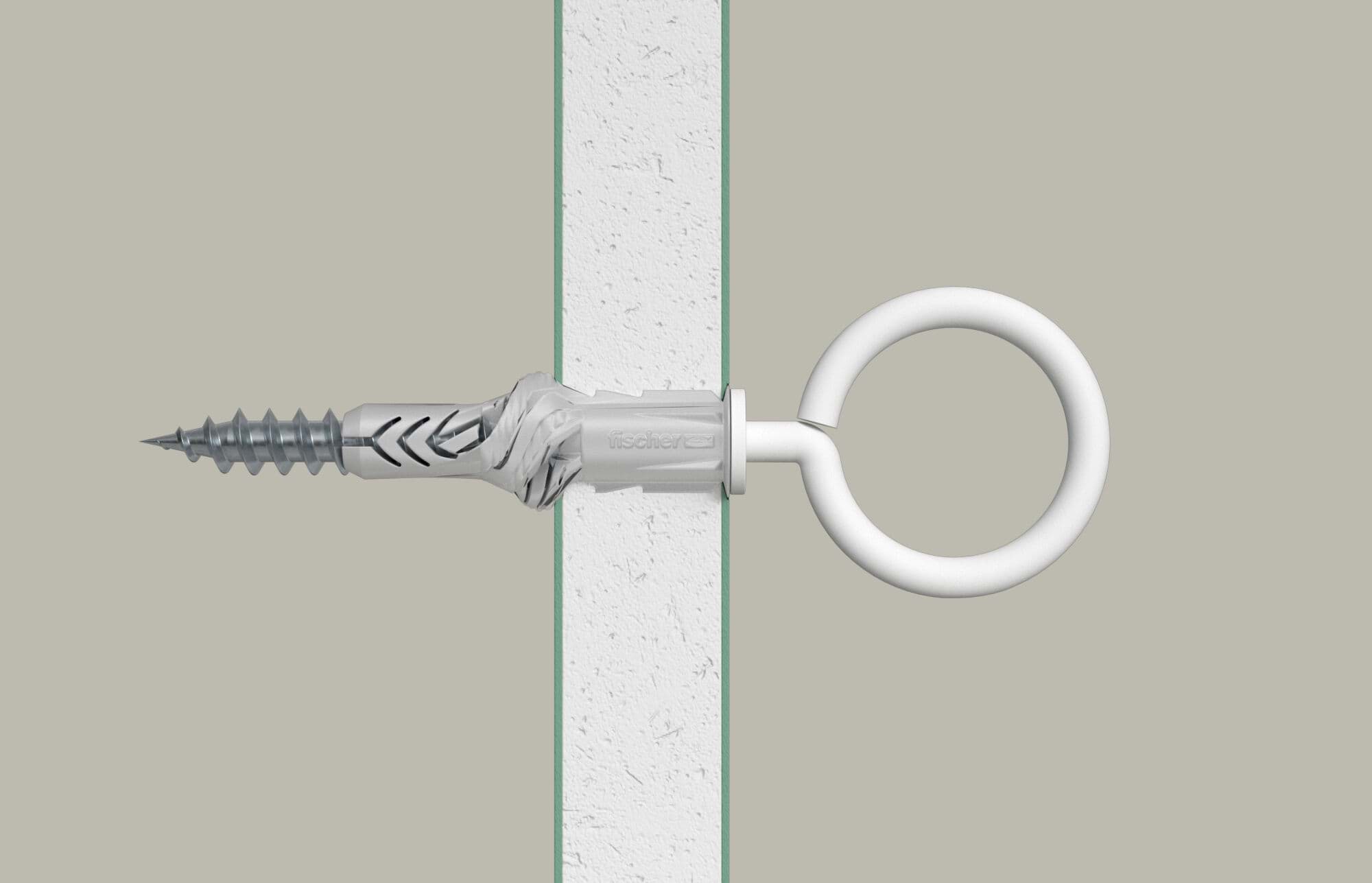

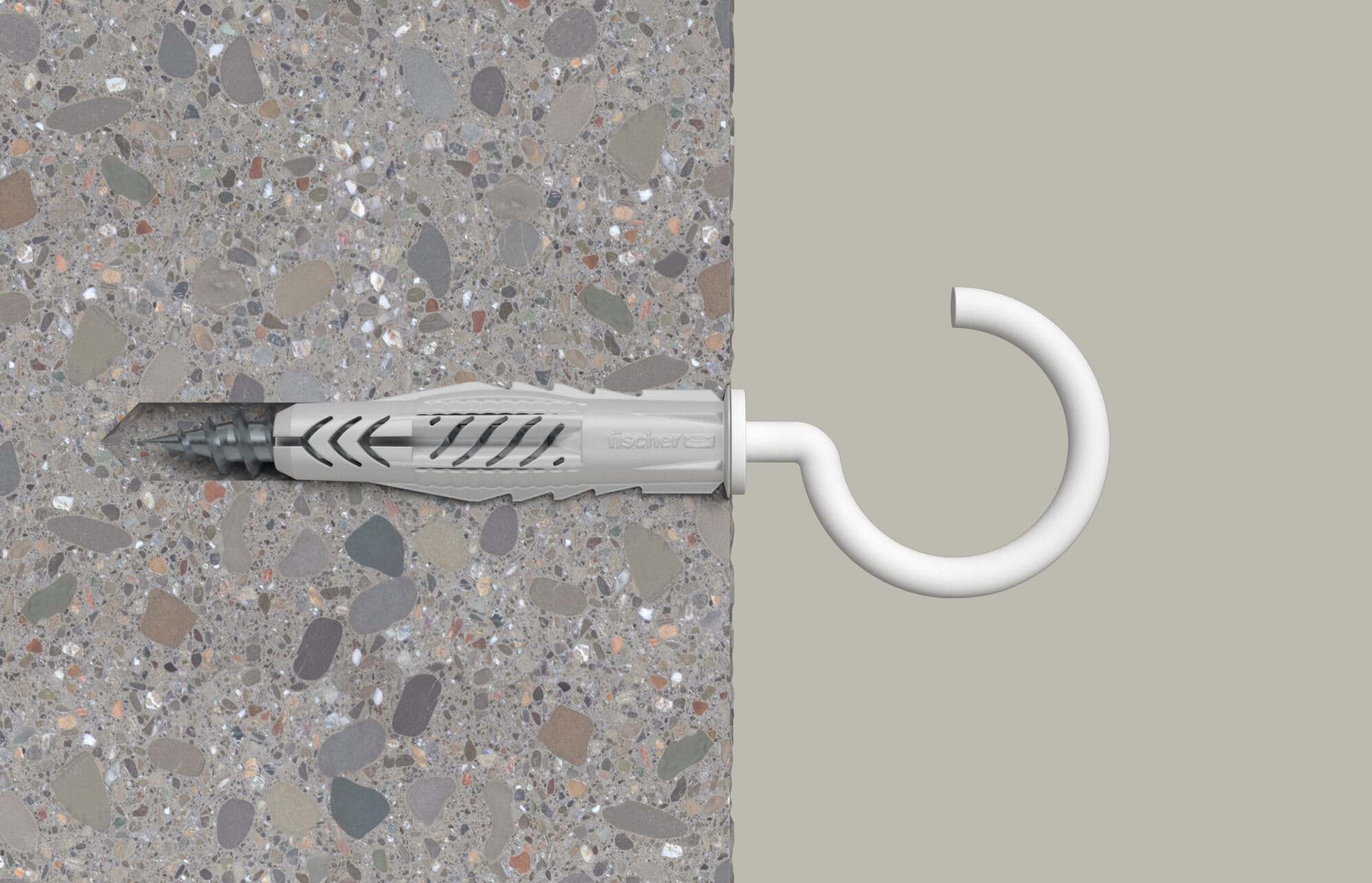

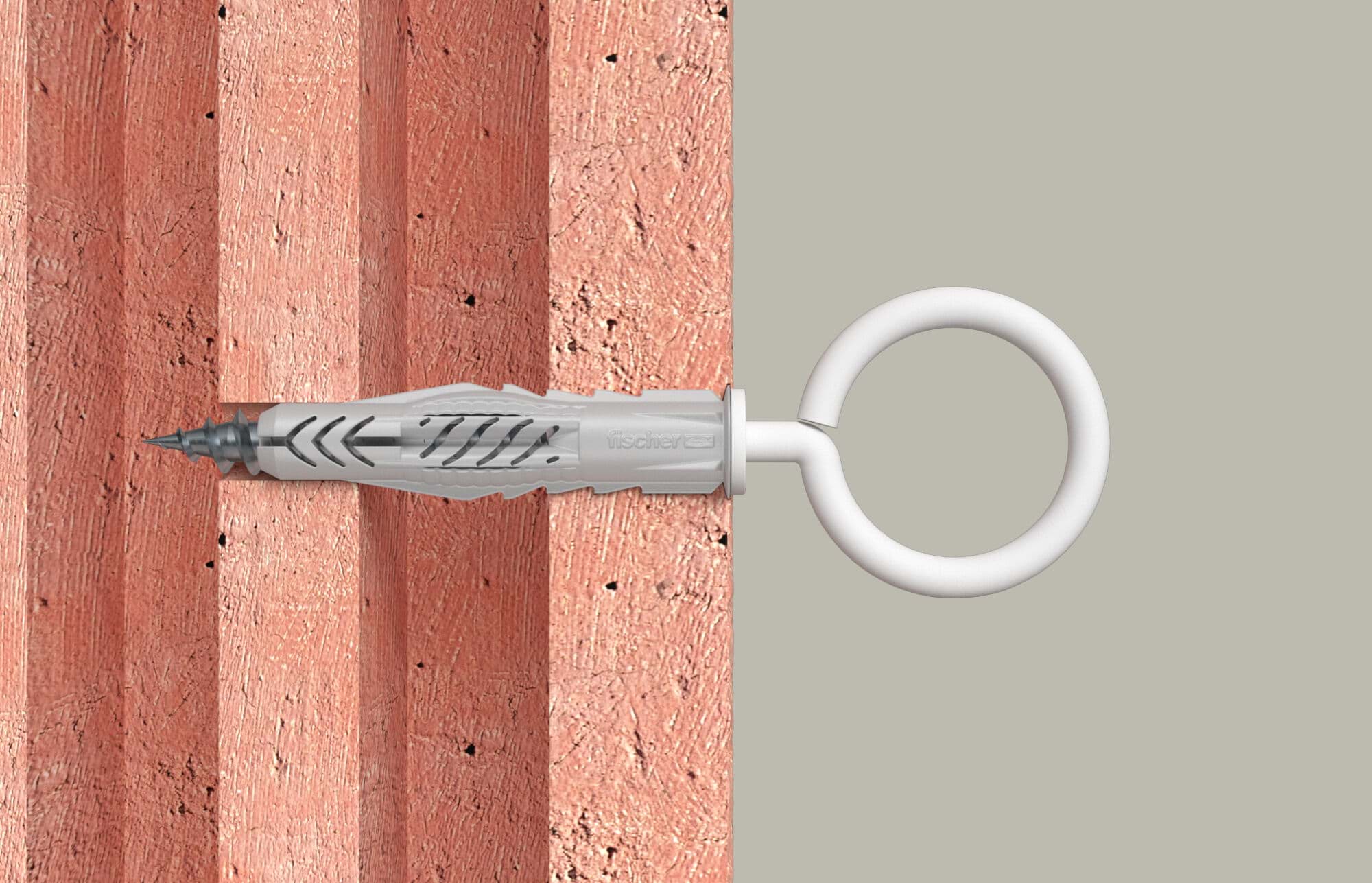

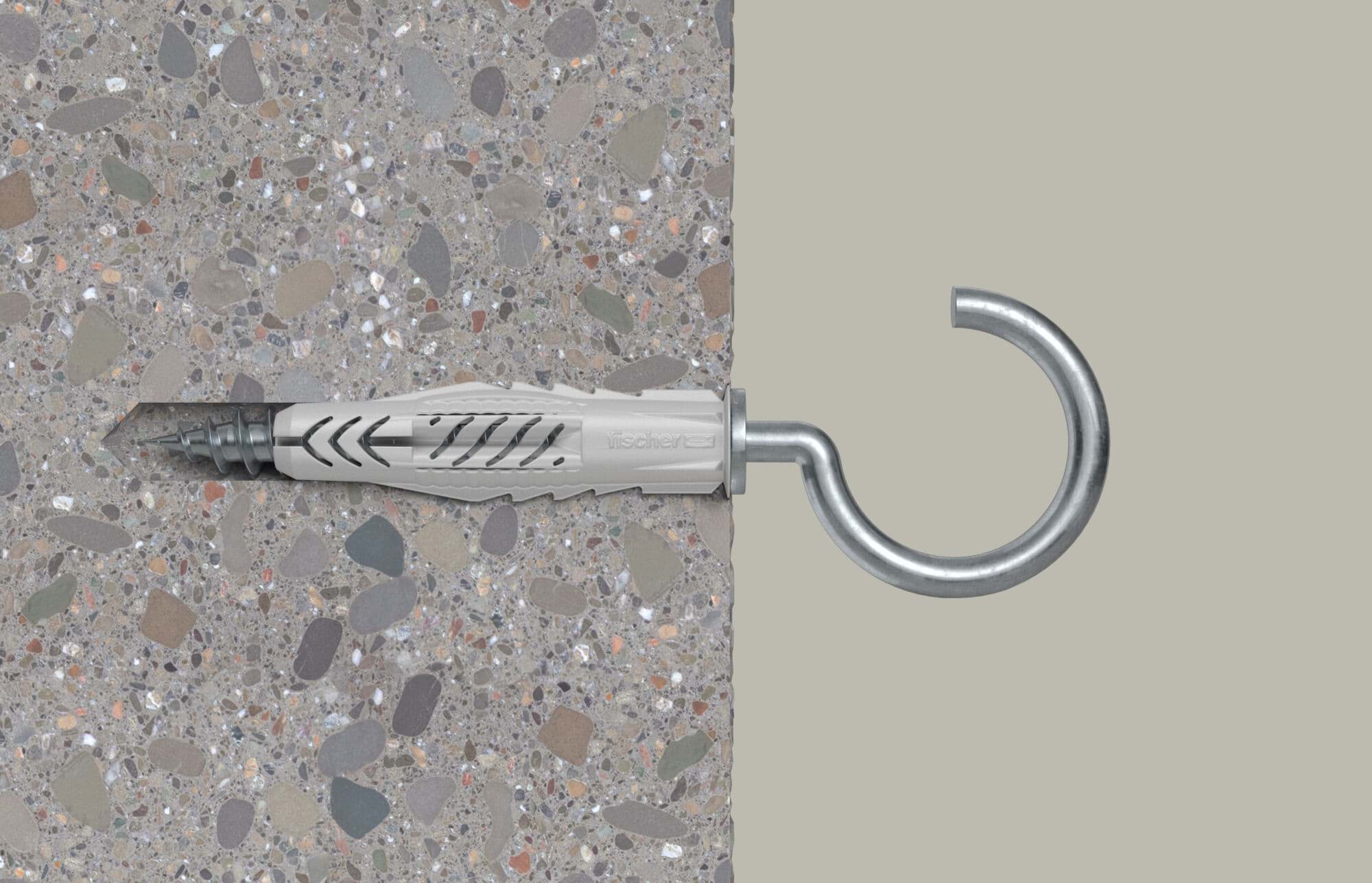

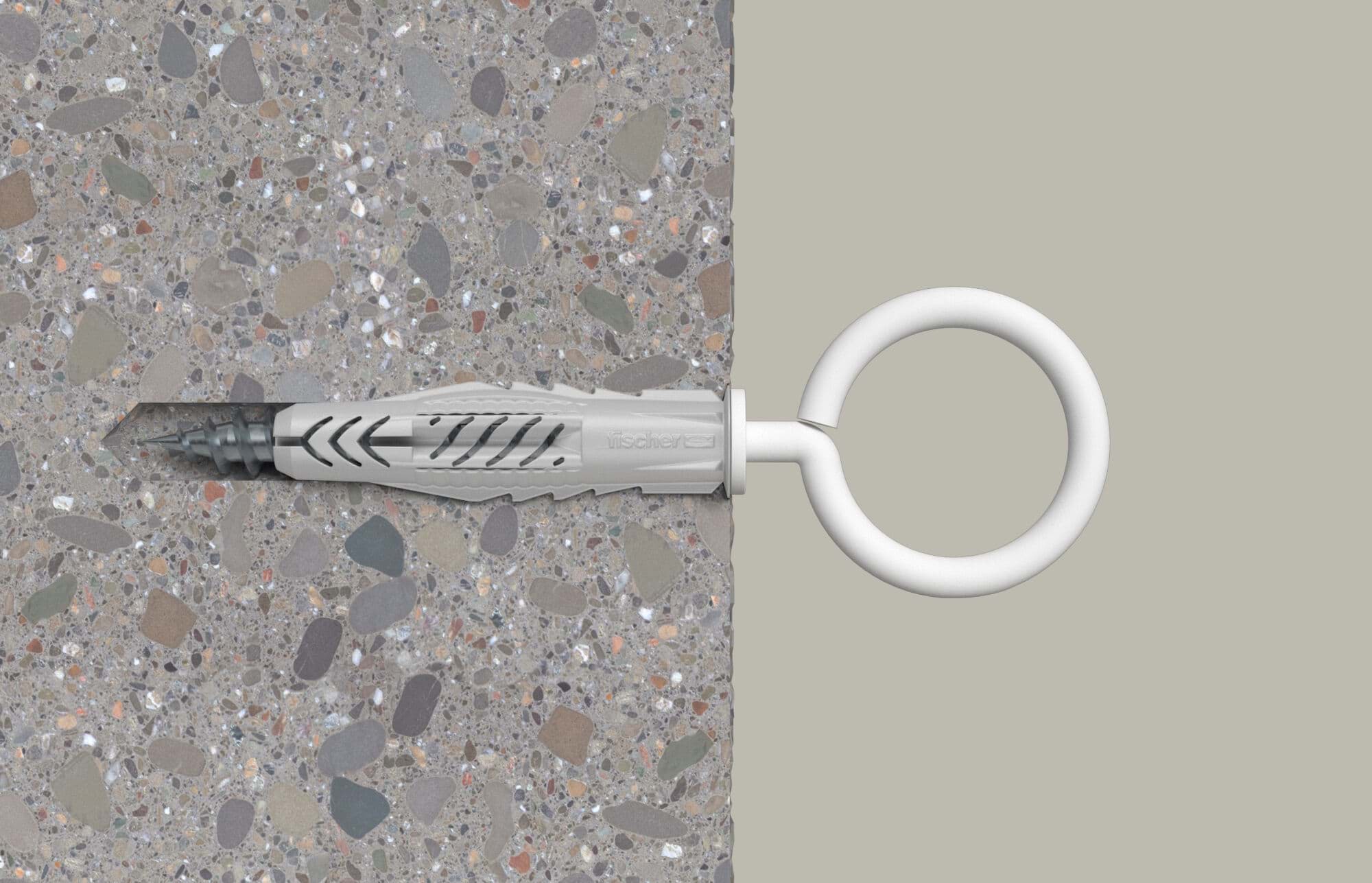

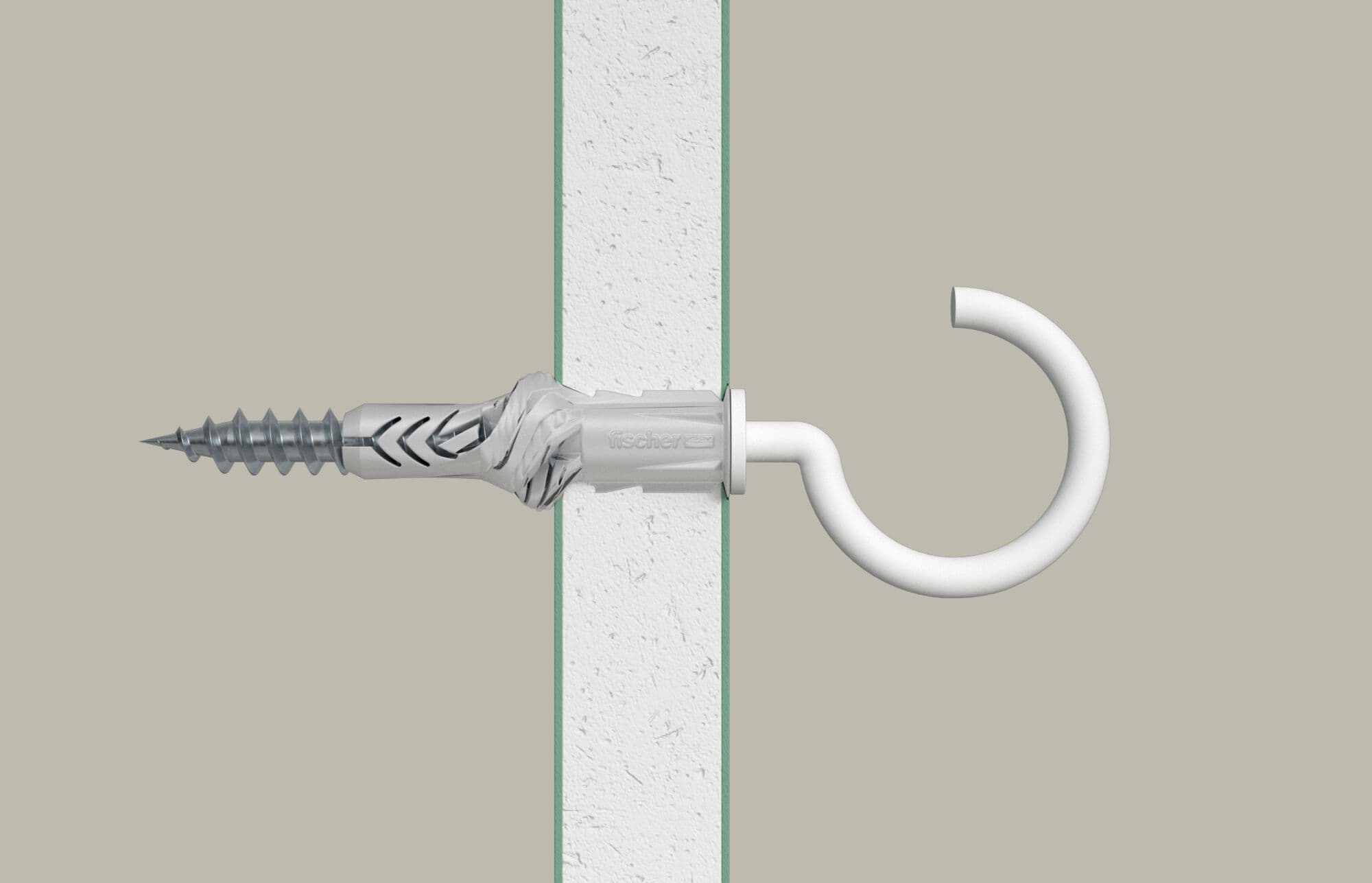

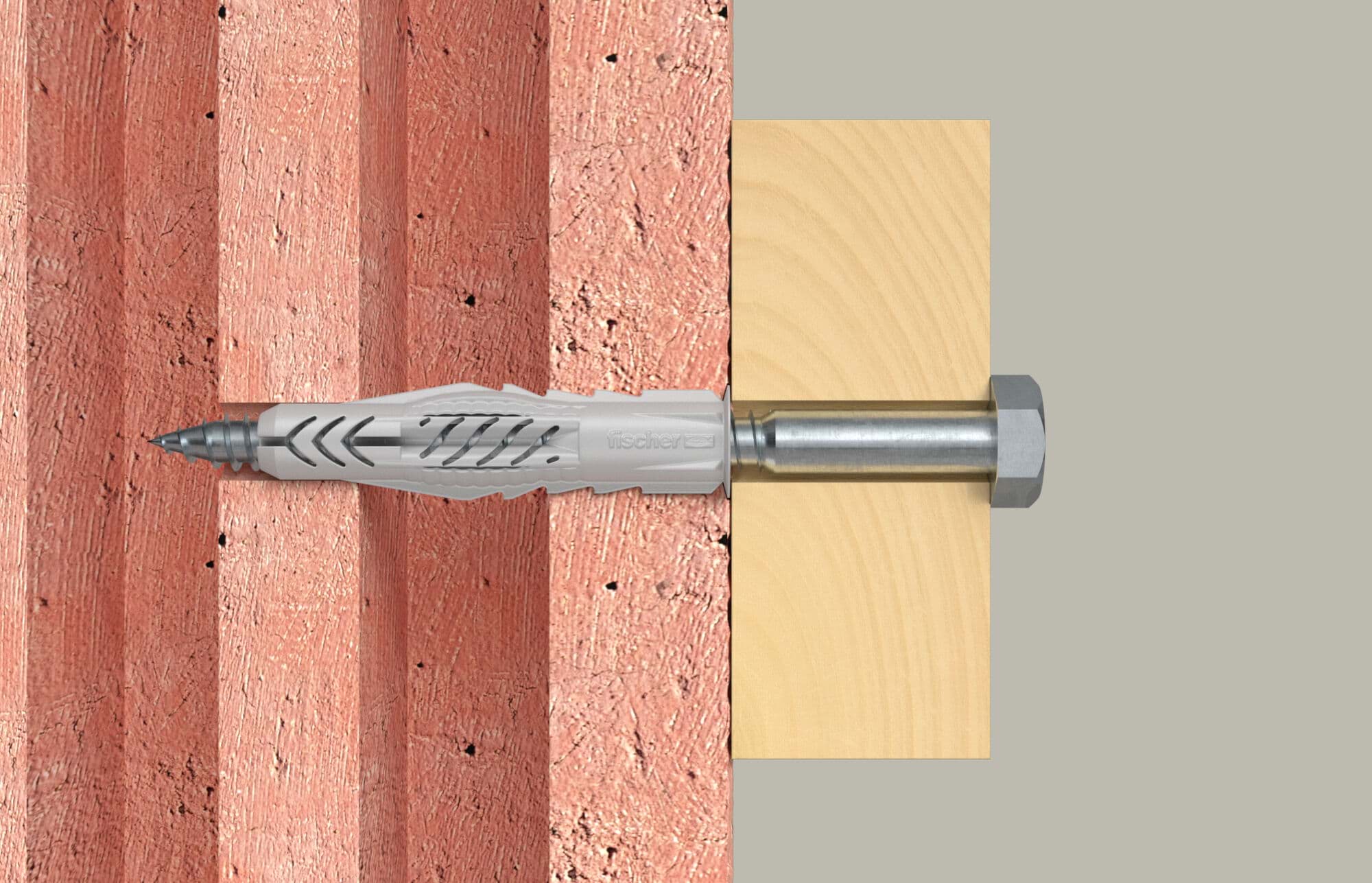

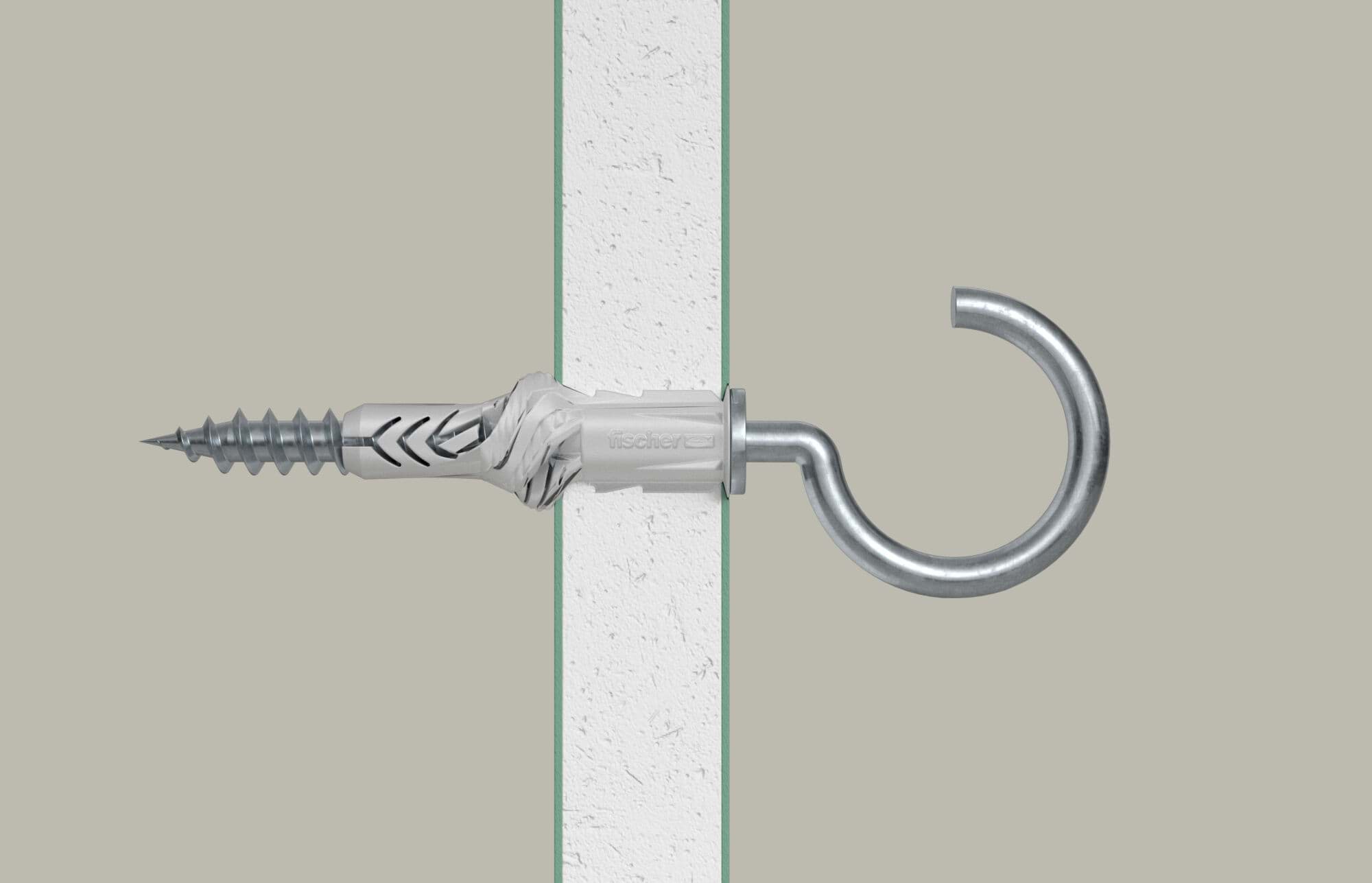

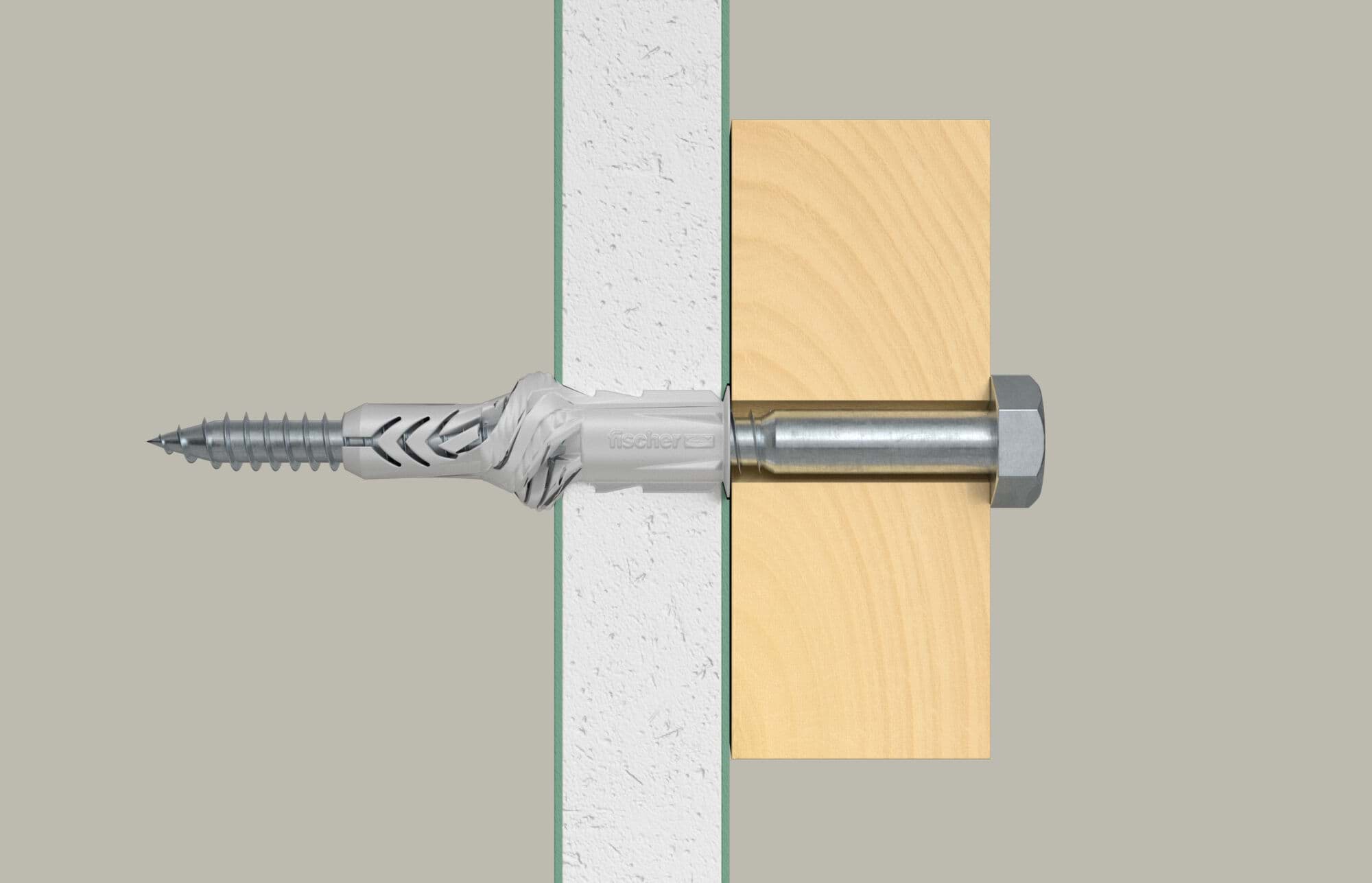

Der UX ohne Rand ist für die Durchsteckmontage konzipiert. Beim Eindrehen der Schraube verspreizt der UX im Vollbaustoff und verknotet im Hohlraum. Die erforderliche Schraubenlänge ergibt sich aus Dübellänge + Anbauteildicke + Schraubendurchmesser. Geeignet für Holz- und Spanplattenschrauben sowie Stockschrauben. Bei Plattenbaustoffen darf der gewindelose Teil der Schraube nicht länger als das Anbauteil sein – hier empfiehlt sich der UX mit Rand (Vorsteckmontage). Der Randabstand muss mindestens eine Dübellänge betragen.
Dokumente zum Download
Technische Daten & Lastentabelle (PDF)
Universaldübel UX – Empfohlene Lasten, Parameter und Montagehinweise.
Jetzt herunterladen
