Eigenschaften

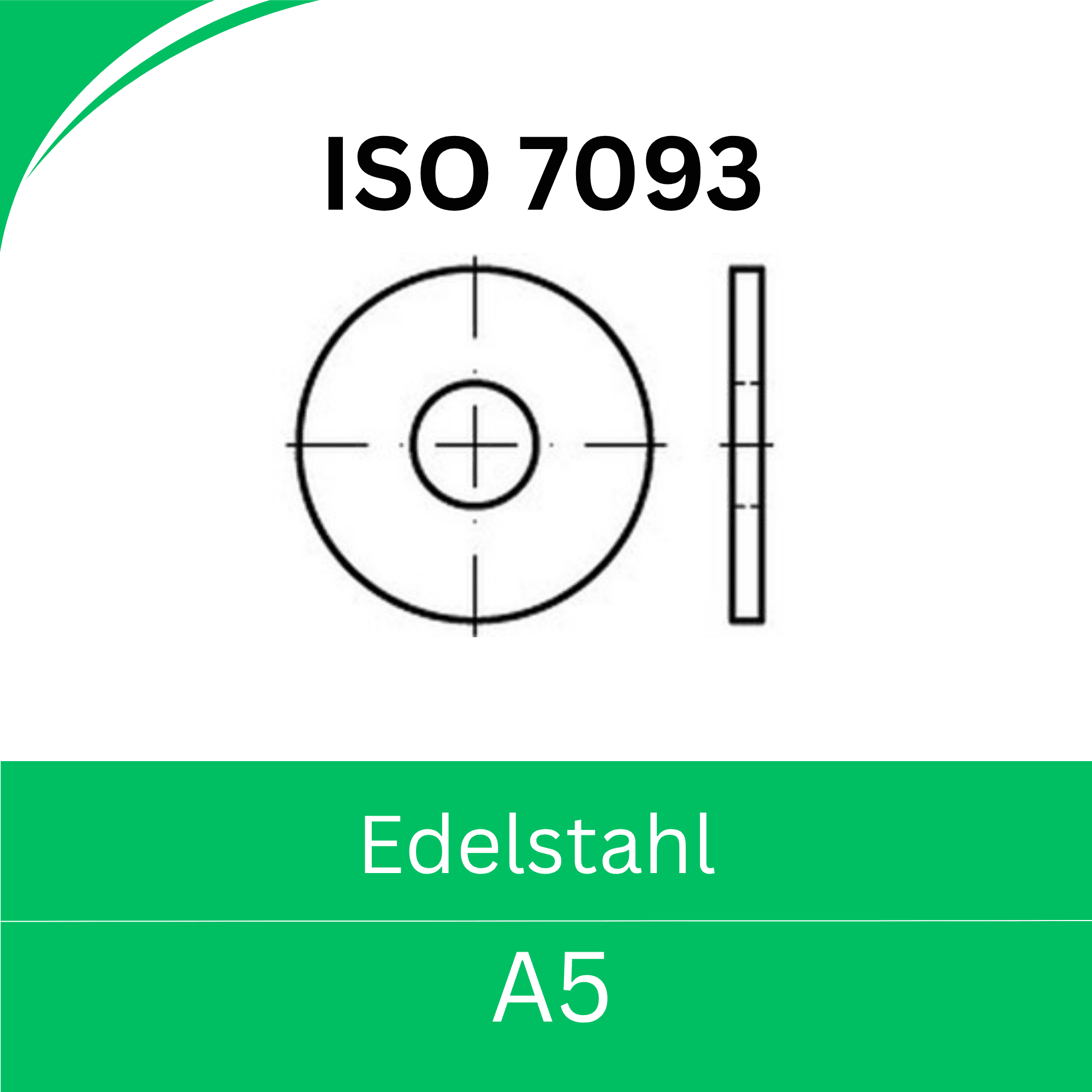

• Norm: ISO 7093
• Bauteil: Unterlegscheibe großer Außendurchmesser 3d
• Werkstoff: Edelstahl A5
• Oberfläche / Ausführung: unbehandelt / passiviert
• Typische technische Stärke: hohe Flächenpressungsreduzierung und Oberflächenschutz

Werkstoff & Oberfläche

Edelstahl A5 ist für besonders aggressive, chemisch belastete und teilweise hochtemperierte Umgebungen ausgelegt. Er bietet gegenüber A4 nochmals erhöhte Korrosionsbeständigkeit in speziellen Medien.

Funktion & Aufbau

Unterlegscheiben mit großem Außendurchmesser 3d nach ISO 7093 vergrößern die Auflagefläche im Vergleich zu Standardscheiben deutlich. Dadurch wird die Flächenpressung reduziert, empfindliche Oberflächen werden geschont und Schraubenkräfte werden besser in das Bauteil eingeleitet. Sie eignen sich besonders für dünne Bleche, Langlöcher, weiche Werkstoffe und beschichtete Flächen.

Anwendungsbereiche

Verwendet in hochkorrosiven Anlagen, in der Prozess-, Chemie- und Offshoreindustrie sowie überall dort, wo maximale Korrosionsbeständigkeit mit großflächiger Abstützung von Schraubverbindungen kombiniert werden muss.

Norm & Qualität

ISO 7093 definiert Unterlegscheiben mit großem Außendurchmesser (3d) für metrische Schrauben und ist die internationale Entsprechung zu verstärkten Scheiben mit großem Außendurchmesser. Die Norm legt Innen- und Außendurchmesser, Dicken und Toleranzen fest und gewährleistet eine reproduzierbare, normgerechte Abstützung von Schraubverbindungen.
