Eigenschaften

• Norm: ETA-11/0036
• Werkstoff: EN AW-6082 (Aluminiumlegierung)
• Oberfläche / Ausführung: zweiteiliger UV-Verbinder, verdeckte Schwalbenschwanzverbindung
• Besondere Form / Antrieb: Schwalbenschwanzführung mit Aushängesicherung
• Typische technische Stärke: beanspruchbar in bis zu 4 Lastrichtungen

Werkstoff & Oberfläche

Der GH TOP-UV 30 Verbinder besteht aus der bewährten Aluminiumlegierung EN AW-6082, die hohe Festigkeit mit geringem Eigengewicht kombiniert. Der Verbinder ist für Nutzungsklasse 2 ausgelegt, also für Holzbauanwendungen im Innen- und geschützten Außenbereich. Die präzise Bearbeitung sorgt für eine sehr gute Passgenauigkeit der Schwalbenschwanzführung und dauerhaft zuverlässige Gleit- und Kontaktflächen.

Funktion & Aufbau

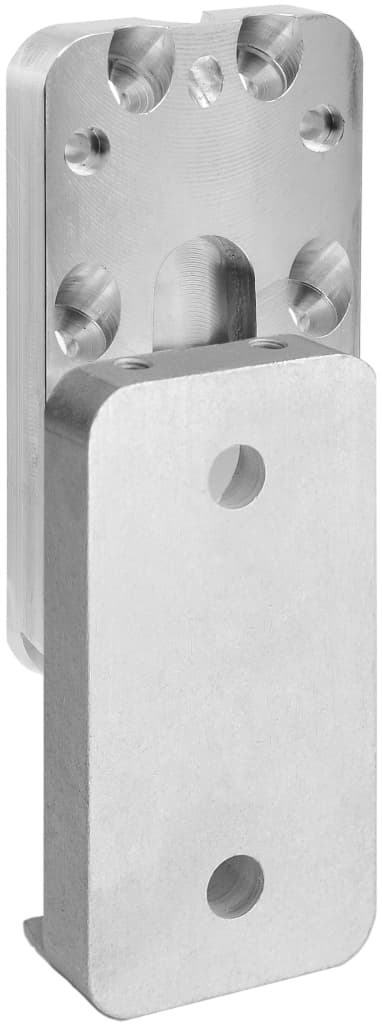

Der TOP-UV Verbinder besteht aus zwei Teilen: einem Element am Nebenträger und einem Gegenstück am Hauptträger oder Auflager. Die Schwalbenschwanzführung mit großen Gleitflächen und konischer Form bewirkt, dass sich Neben- und Hauptträger beim Einschieben selbsttätig zusammenziehen. Die integrierte Aushängesicherung verhindert ungewolltes Lösen, gleichzeitig bleibt die Verbindung bei Bedarf demontierbar. Die Tragfähigkeit wird über die Anzahl der Schrauben im Hauptträger und die Schraubenlänge im Nebenträger bestimmt; zwei Verbinder nebeneinander können die Tragfähigkeit entsprechend erhöhen.

Anwendungsbereiche

Typische Anwendungen sind verdeckte Anschlüsse von Nebenträgern an Hauptträger aus Holz, Anschlüsse an Beton, Mauerwerk oder Stahl über geeignete Zwischenschichten sowie Riegel- und Stützenanschlüsse mit oder ohne Schattenfuge. Der Verbinder lässt sich rechtwinklig, rechtwinklig geneigt (nach oben bis +90° und nach unten bis –30°) sowie in schräger Ausführung nach links und rechts bis jeweils +45° einsetzen. Auch Anschlüsse direkt an Holzplattenwerkstoffe wie OSB sind möglich.

Norm & Qualität

Die ETA-11/0036 beschreibt die zulässigen Lastrichtungen (F1 Herausziehen, F2 Druck in Einschubrichtung, F3 Abheben entgegen der Einschubrichtung, F4 2-achsig im Schrägeinbau), die Bemessungswerte und Randbedingungen für den Einsatz der TOP-UV Verbinder. Damit erhalten Planer und Ausführende eine verlässliche Grundlage für statische Nachweise. Die TopLine-Ausführung „Made in Germany“ steht für hohe Fertigungsqualität, optimiertes Lochbild in fünf Größen und eine montagefreundliche, zeitsparende Verarbeitung.
