Eigenschaften

• Produktart: Betonwinkel / Winkelverbinder

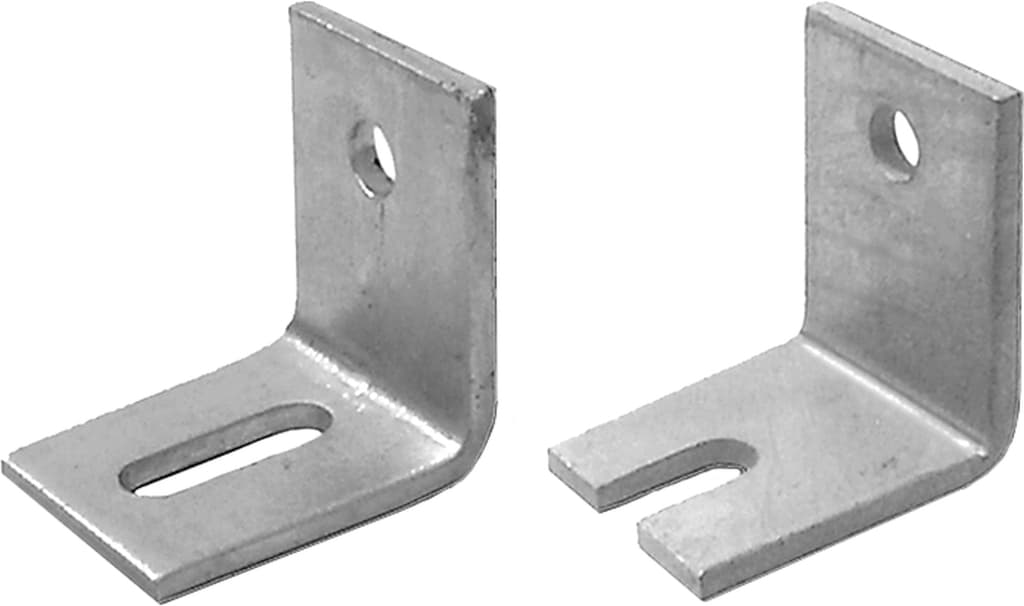

• Typ: GH Betonwinkel Typ A
• Werkstoff: Stahl S235JR
• Ausführung: massiv für hohe Lasten
• Typische technische Stärke: hohe Steifigkeit und Tragreserve

Werkstoff & Oberfläche

Der Betonwinkel wird aus Stahl S235JR gefertigt und ist für hohe mechanische Beanspruchungen ausgelegt. Durch die massive Materialausführung eignet sich der Winkelverbinder besonders für tragende Anschlüsse, bei denen Zug- und Querkräfte zuverlässig in den Beton eingeleitet werden müssen.

Funktion & Aufbau

Als Betonwinkel Typ A ist der Verbinder konstruktiv für den Anschluss von Holzbauteilen an Betonuntergründe vorgesehen. Die Winkelgeometrie ermöglicht eine formstabile 90°-Verbindung, während die Bohrungen die Befestigung mit geeigneten Schrauben/Ankern im Beton und Holz zulassen.

Anwendungsbereiche

Typische Einsatzbereiche sind Schwellen- und Pfostenanschlüsse, Holzrahmenbau, Unterkonstruktionen sowie Holzbaukonstruktionen, bei denen Holz sicher auf Beton befestigt werden soll – z. B. im Hallenbau, Carportbau, Terrassen-Unterkonstruktionen und im konstruktiven Holzbau.

Ausführungen & Abmessungen

Der GH Betonwinkel Typ A ist in mehreren Abmessungen erhältlich. Die Breite beträgt 60 mm, Höhe und Länge variieren je nach Ausführung – ebenso die Materialstärke (6,0 mm oder 8,0 mm):

• 75 × 75 × 60 mm, Stärke 6,0 mm
• 100 × 75 × 60 mm, Stärke 6,0 mm
• 150 × 75 × 60 mm, Stärke 8,0 mm
• 150 × 75 × 60 mm, Stärke 8,0 mm, Ø18

Norm & Qualität

Der GH Betonwinkel Typ A wird in Deutschland gefertigt und steht für hohe Maßhaltigkeit und robuste Ausführung. Durch den Werkstoff S235JR und die großen Materialstärken ist der Verbinder gezielt für stark belastete Holz/Beton-Anschlüsse ausgelegt.
