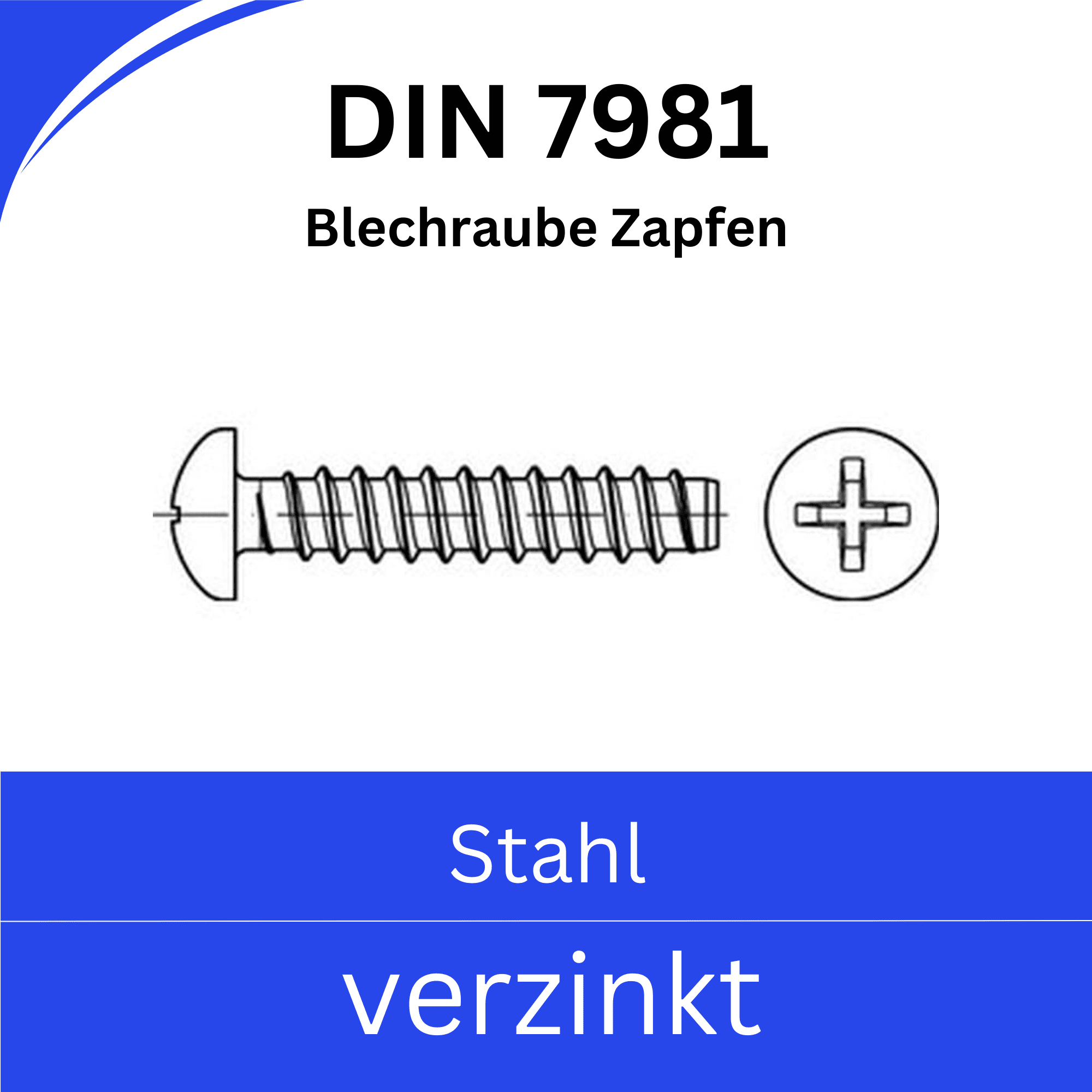

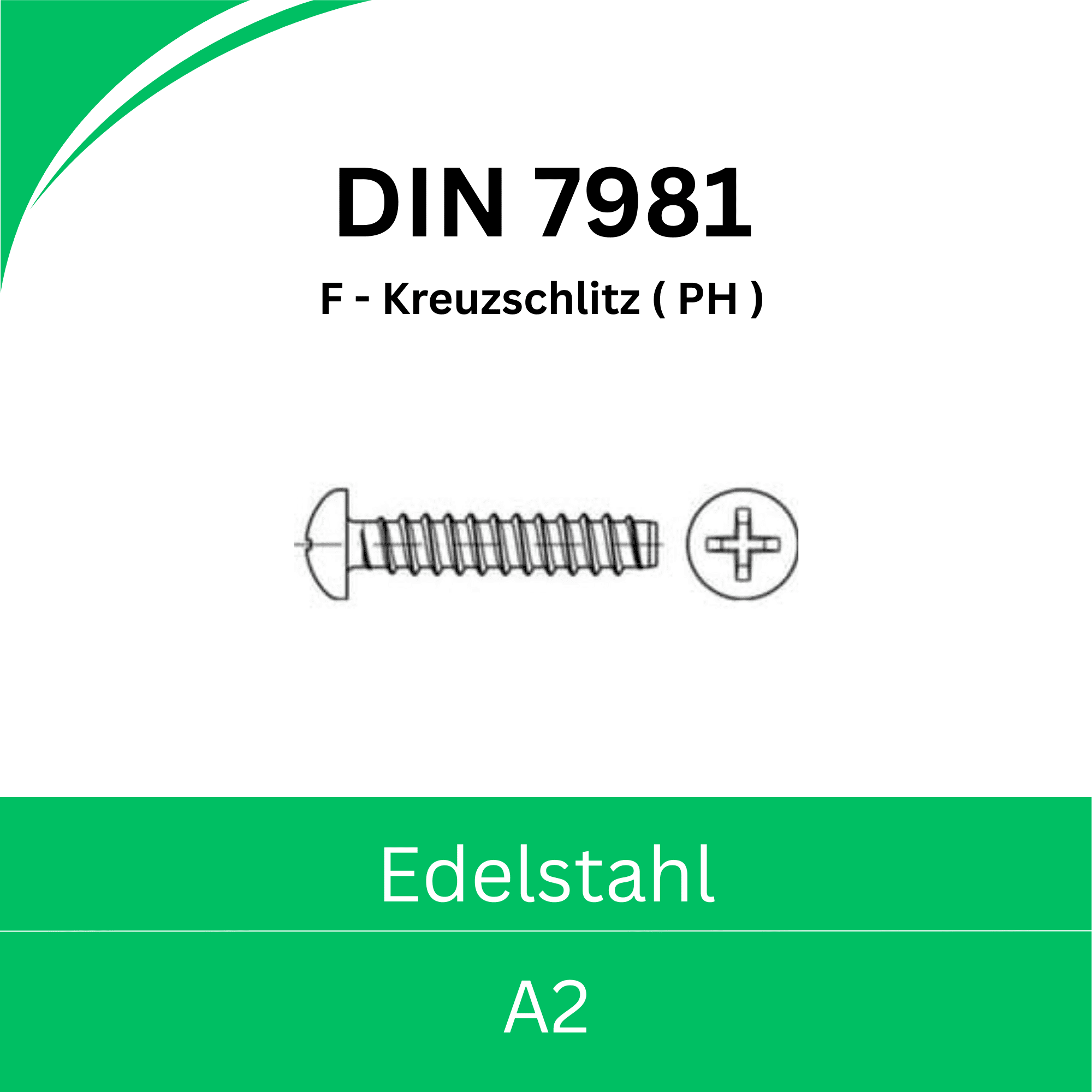

DIN 7981 ➤ Blechschrauben-Linsenkopf mit Zapfen (F-Zapfen)
DIN 7981 – Linsenkopf-Blechschrauben mit F-Zapfen
Blechschrauben nach DIN 7981 mit F-Zapfen sind für Anwendungen ausgelegt, bei denen eine definierte Positionierung der Schraube erforderlich ist. Der Zapfen greift zunächst in die Bohrung und führt die Schraube beim Einschrauben.
Was regelt DIN 7981?
DIN 7981 beschreibt selbstschneidende Blechschrauben mit Linsenkopf. Die Norm legt Kopfform, Gewindegeometrie, Antrieb und Spitzenform fest und stellt sicher, dass Schrauben reproduzierbar eingesetzt werden können.
F-Zapfen – kontrollierte Führung beim Ansetzen
Der F-Zapfen ist eine zylindrische Führungsform an der Schraubenspitze. Er dient nicht primär dem Schneiden, sondern der exakten Ausrichtung der Schraube in der Bohrung. Erst nach dem Einführen beginnt das Gewinde mit dem Schneidvorgang.
Wann ist der F-Zapfen sinnvoll?
- Bei passgenauen oder vorgebohrten Blechen
- Wenn Bauteile exakt positioniert werden müssen
- Bei Serienmontage mit reproduzierbarem Sitz
- Wenn ein Verkanten beim Ansetzen vermieden werden soll
Varianten & Materialien
- Stahl – verzinkt (PH)
- Edelstahl A2 (PH)
Vorteile
- Exakte Führung durch F-Zapfen
- Saubere Kopfauflage durch Linsenkopf
- Direkte Verschraubung ohne Mutter
- Geringes Risiko des Verkanten beim Einschrauben
Just Schrauben – DIN 7981 mit F-Zapfen
Wir führen DIN 7981 Linsenkopf-Blechschrauben mit F-Zapfen in Stahl verzinkt und Edelstahl A2 – ideal für präzise Blechmontagen mit definiertem Sitz.
FAQ – DIN 7981 F-Zapfen
Was ist der Unterschied zwischen C-Spitze und F-Zapfen?
Die C-Spitze ist spitz zulaufend und unterstützt das Einschneiden in das Material. Der F-Zapfen dient hingegen der Führung und Positionierung der Schraube vor dem eigentlichen Schneidvorgang.
Benötigen F-Zapfen-Schrauben eine Vorbohrung?
Ja, der F-Zapfen wird typischerweise in eine vorhandene Bohrung geführt. Dadurch wird die Schraube exakt ausgerichtet und sauber eingeschraubt.
Warum wird DIN 7981 mit F-Zapfen häufig in der Serie eingesetzt?
Der Zapfen sorgt für reproduzierbare Positionierung, reduziert Montagefehler und erleichtert das schnelle Ansetzen – ideal für wiederkehrende Montageprozesse.
Ist Edelstahl A2 ausreichend für den Außenbereich?
Edelstahl A2 bietet guten Korrosionsschutz für viele Außen- und Feuchtbereiche ohne stark aggressive Umgebungen.
DIN 7981 F – Linsenkopf-Blechschrauben mit Zapfen für präzise, geführte und normgerechte Blechverschraubungen.
