DIN 6319 – Kugelscheiben Form C
Die Form C nach DIN 6319 beschreibt Kugelscheiben mit konvexer Oberfläche, die als Ausgleichselemente in Schraubverbindungen dienen. Sie ermöglichen eine gleichmäßige Kraftübertragung auch bei schiefwinkligen Auflageflächen.
Funktion der Kugelscheibe Form C
Kugelscheiben der Form C werden eingesetzt, um Neigungsabweichungen zwischen Schraube und Auflagefläche auszugleichen. Durch ihre kugelige Form passt sich die Scheibe der Gegenfläche an und verhindert punktuelle Belastungen oder Verspannungen.
Kombination mit Kegelpfannen
Form-C-Kugelscheiben werden typischerweise in Kombination mit Kegelpfannen nach DIN 6319 eingesetzt. Die Kugelscheibe bildet dabei das bewegliche Gegenstück zur konkaven Pfanne, sodass Winkelabweichungen zuverlässig aufgenommen werden können.
Struktur der Unterkategorien
Innerhalb dieser Form-Kategorie erfolgt die Gliederung ausschließlich nach Material- und Oberflächenausführungen. Die Form C bleibt dabei normativ unverändert.

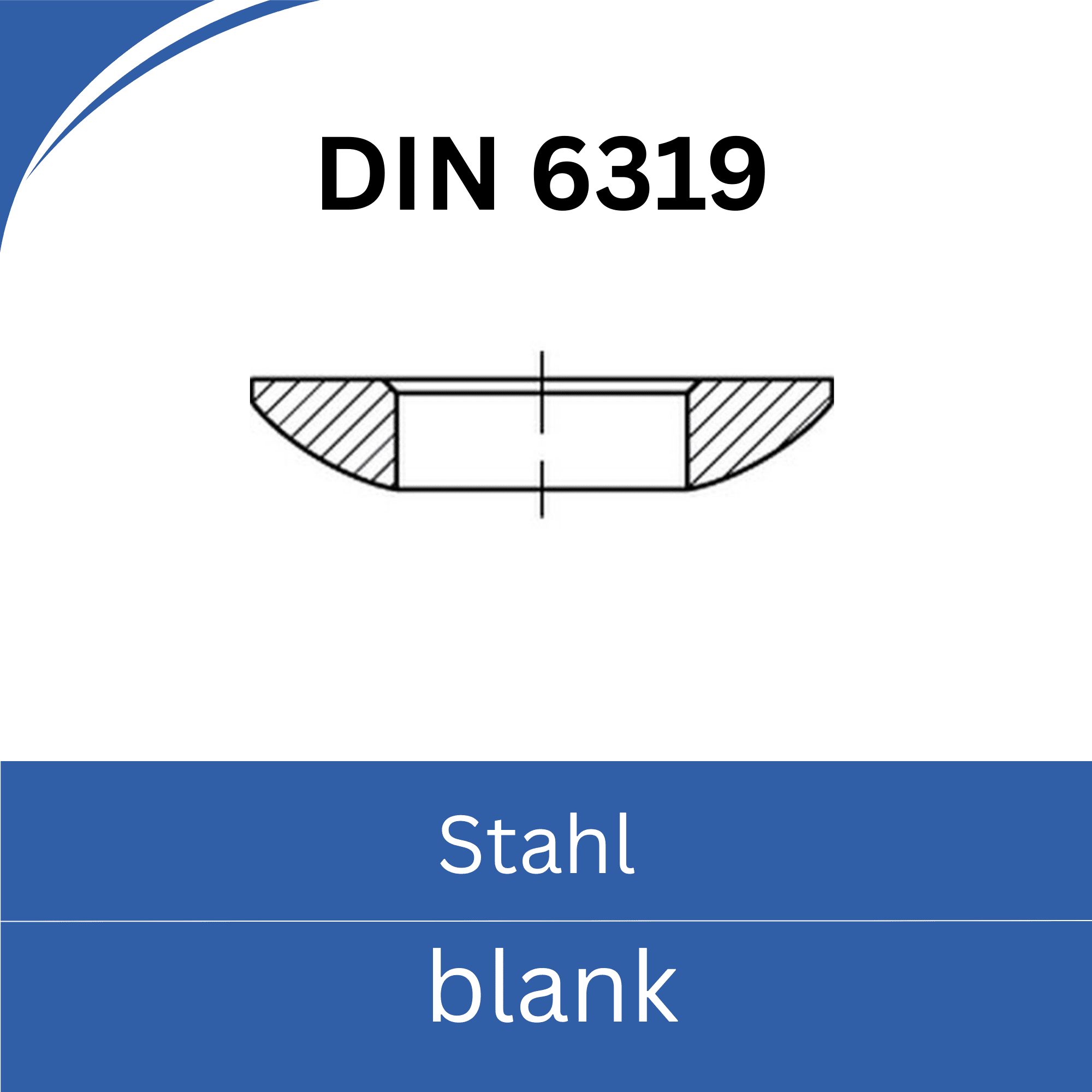

- DIN 6319 Kugelscheiben Form C – Stahl blank

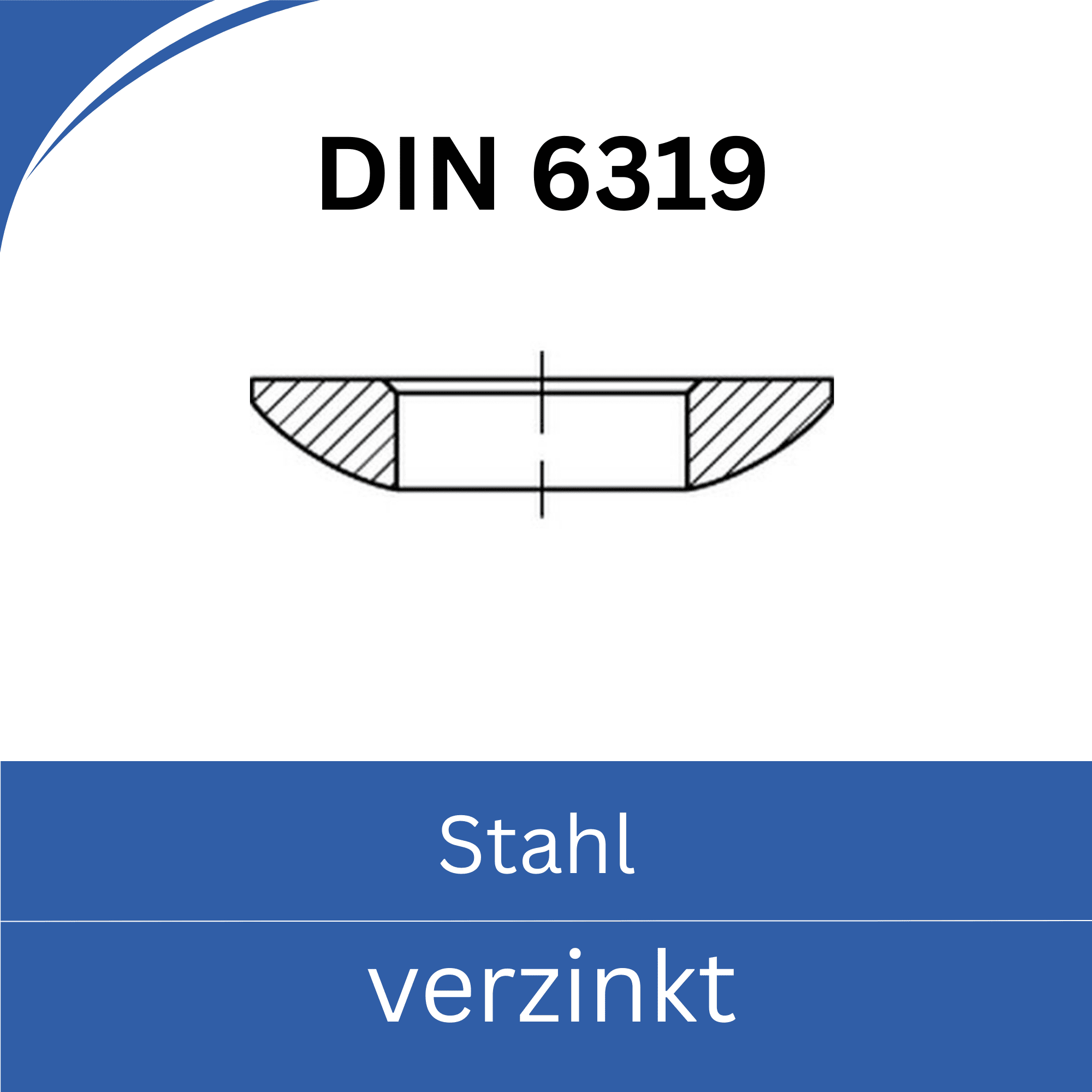

- DIN 6319 Kugelscheiben Form C – Stahl verzinkt
Abgrenzung zu anderen Formen der DIN 6319
Form C bezeichnet ausschließlich die Kugelscheibe. Kegelpfannen nach DIN 6319 (Form D oder Form G) sind separate Bauteile mit konkaver Geometrie und werden in eigenen Kategorien geführt.
FAQ – DIN 6319 Kugelscheiben Form C
Wofür wird die Kugelscheibe Form C eingesetzt?
Sie dient dem Winkelausgleich bei schiefen Auflageflächen in Schraubverbindungen.
Ist Form C alleine verwendbar?
In der Regel wird Form C zusammen mit einer passenden Kegelpfanne verwendet, um den vollen Ausgleichseffekt zu erzielen.
Warum gibt es Materialien als Unterkategorien?
Die Norm definiert die Form, Materialien und Oberflächen werden systematisch getrennt geführt.
DIN 6319 Kugelscheiben Form C sind präzise Ausgleichselemente für spannungsfreie Schraubverbindungen bei Winkelabweichungen.
