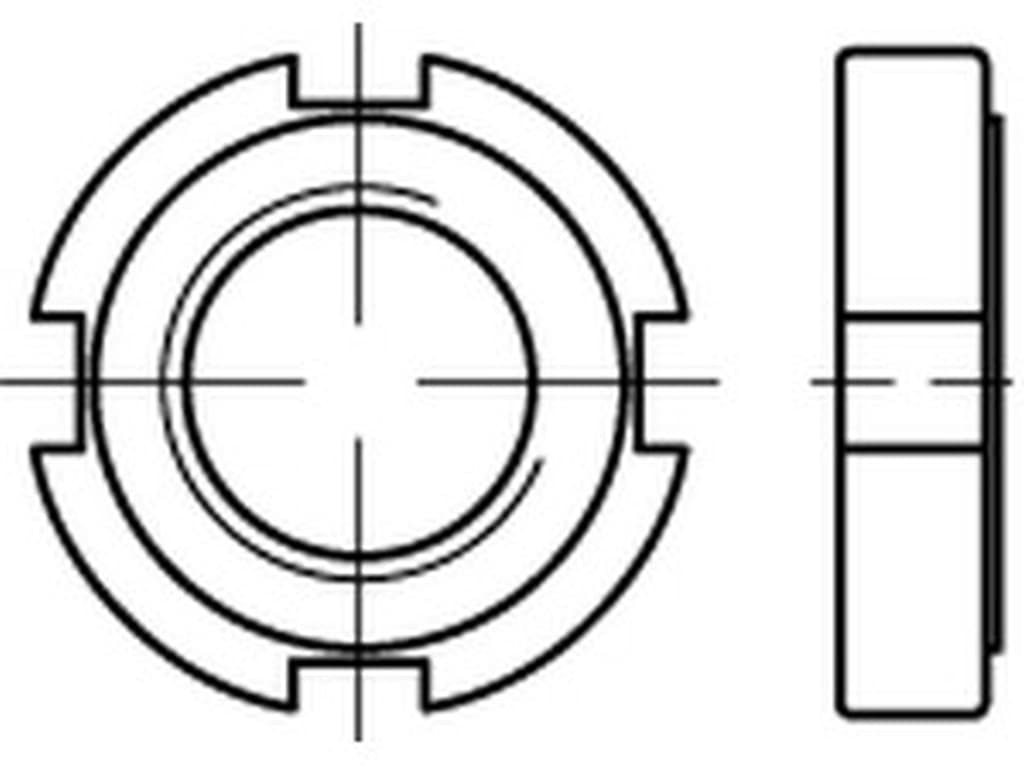

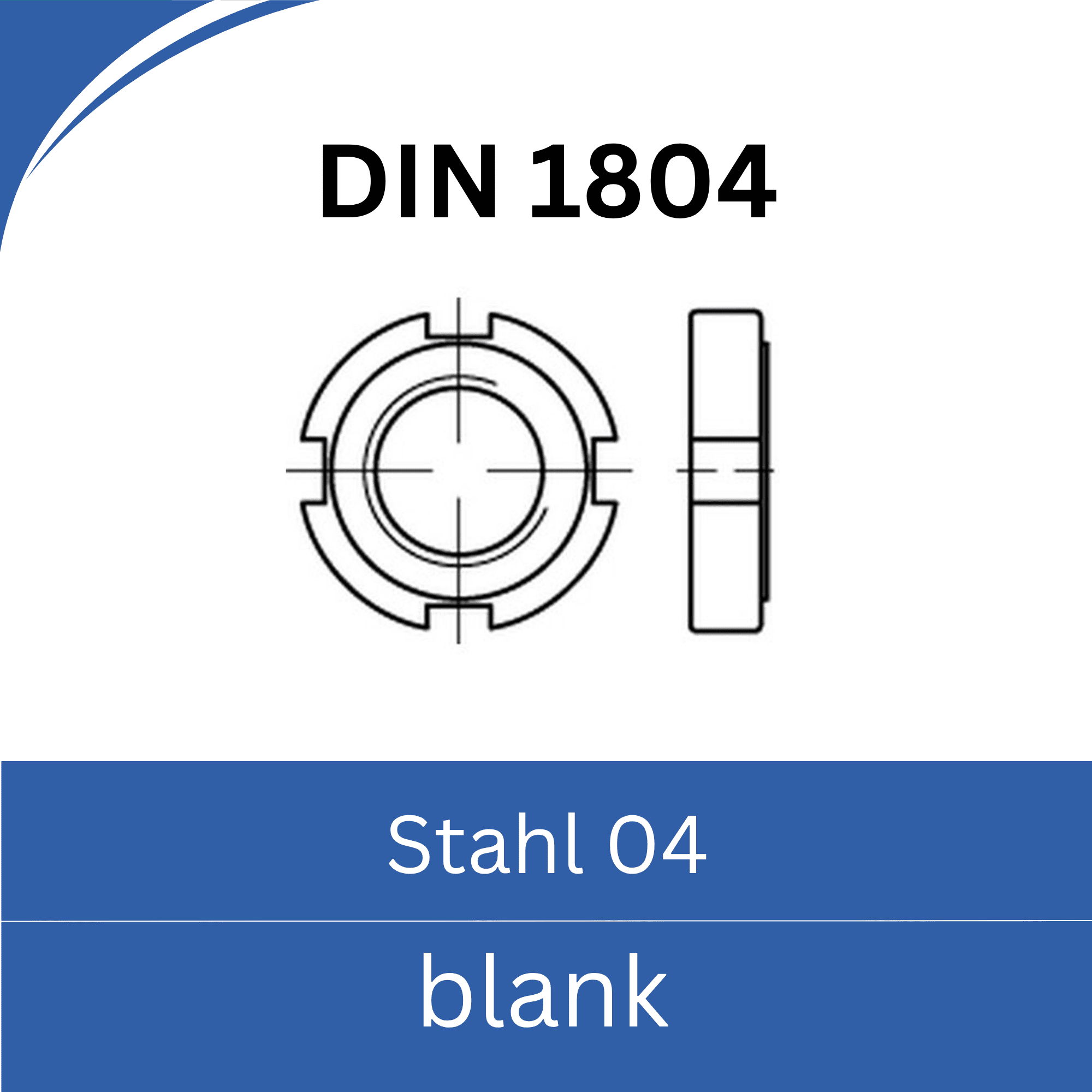

DIN 1804 – Nutmuttern mit Feingewinde (Stahl 04 – blank)
Nutmuttern nach DIN 1804 aus Stahl 04 – blank sind hochpräzise Verbindungselemente zur axialen Sicherung und Vorspannung von Bauteilen auf Wellen, Spindeln und Lagern. Sie verfügen über ein metrisches Feingewinde und werden mit Hakenschlüsseln nach DIN 1810 Form B angezogen – für spielfreie, vibrationssichere Verbindungen im Maschinen- und Anlagenbau.
Eigenschaften
- Norm: DIN 1804
- Gewindeart: metrisches Feingewinde
- Werkstoff: Stahl 04 (roh / blank)
- Oberfläche: blank – zur individuellen Nachbehandlung geeignet
- Schlüsselaufnahme: Nuten für Hakenschlüssel nach DIN 1810
- Form: zylindrisch mit mehreren genormten Nuten
Funktion & Anwendung
Nutmuttern nach DIN 1804 werden eingesetzt, um Lager, Ringe oder Hülsen axial auf Wellen zu fixieren. Durch das Feingewinde lässt sich eine präzise Einstellung des Vorspannmoments erzielen. Typische Anwendungen finden sich in der Spindeltechnik, dem Werkzeugmaschinenbau und der Lagerbefestigung mit hoher Belastung. Zur Montage werden Hakenschlüssel nach DIN 1810 Form B verwendet.
Vorteile
- Hohe Axiallastaufnahme durch Feingewinde
- Exakte Einstellbarkeit des Lagerspiels
- Mehrfachnut für sicheren Hakenschlüssel-Eingriff
- Wiederverwendbar und maßhaltig gefertigt
- Kompatibel mit Sicherungsblechen nach DIN 5406
Typische Einsatzbereiche
- Maschinen- und Anlagenbau
- Spindel- und Antriebstechnik
- Werkzeug- und Vorrichtungsbau
- Lagergehäuse und Wellenbefestigungen
- Hydraulik- und Präzisionsmechanik
Technische Daten (Beispielwerte)
| Gewinde | Außendurchmesser [mm] | Höhe [mm] | Nutbreite [mm] | Schlüsselgröße | Material |
|---|---|---|---|---|---|
| M12×1 | 22 | 6 | 2 | HS12 | Stahl 04 |
| M24×1,5 | 38 | 9 | 3 | HS24 | Stahl 04 |
| M36×2 | 54 | 11 | 3,5 | HS36 | Stahl 04 |
| M60×2 | 86 | 14 | 4,5 | HS60 | Stahl 04 |
DIN 1804 Nutmuttern mit Feingewinde (Stahl 04 – blank) – die präzise Lösung für axiale Befestigungen mit höchster Gewindefeinheit und Wiederholgenauigkeit.
