Eigenschaften

• Norm: DIN 1440 / ISO 8738
• Bauteil: Unterlegscheiben für Bolzen
• Werkstoff: Edelstahl A2
• Oberfläche / Ausführung: unbehandelt / passiviert
• Besondere Form: verstärkte Scheibe mit definiertem Innendurchmesser für Bolzen
• Typische technische Stärke: reduzierte Flächenpressung und definierte Führung von Bolzen

Werkstoff & Oberfläche

Edelstahl A2 ist nichtrostend und bietet einen sehr guten Korrosionsschutz in vielen Innen- und Außenanwendungen. Die Scheiben sind unempfindlich gegenüber Feuchtigkeit und vielen Umgebungsmedien und behalten ihre Optik dauerhaft bei.

Funktion & Aufbau

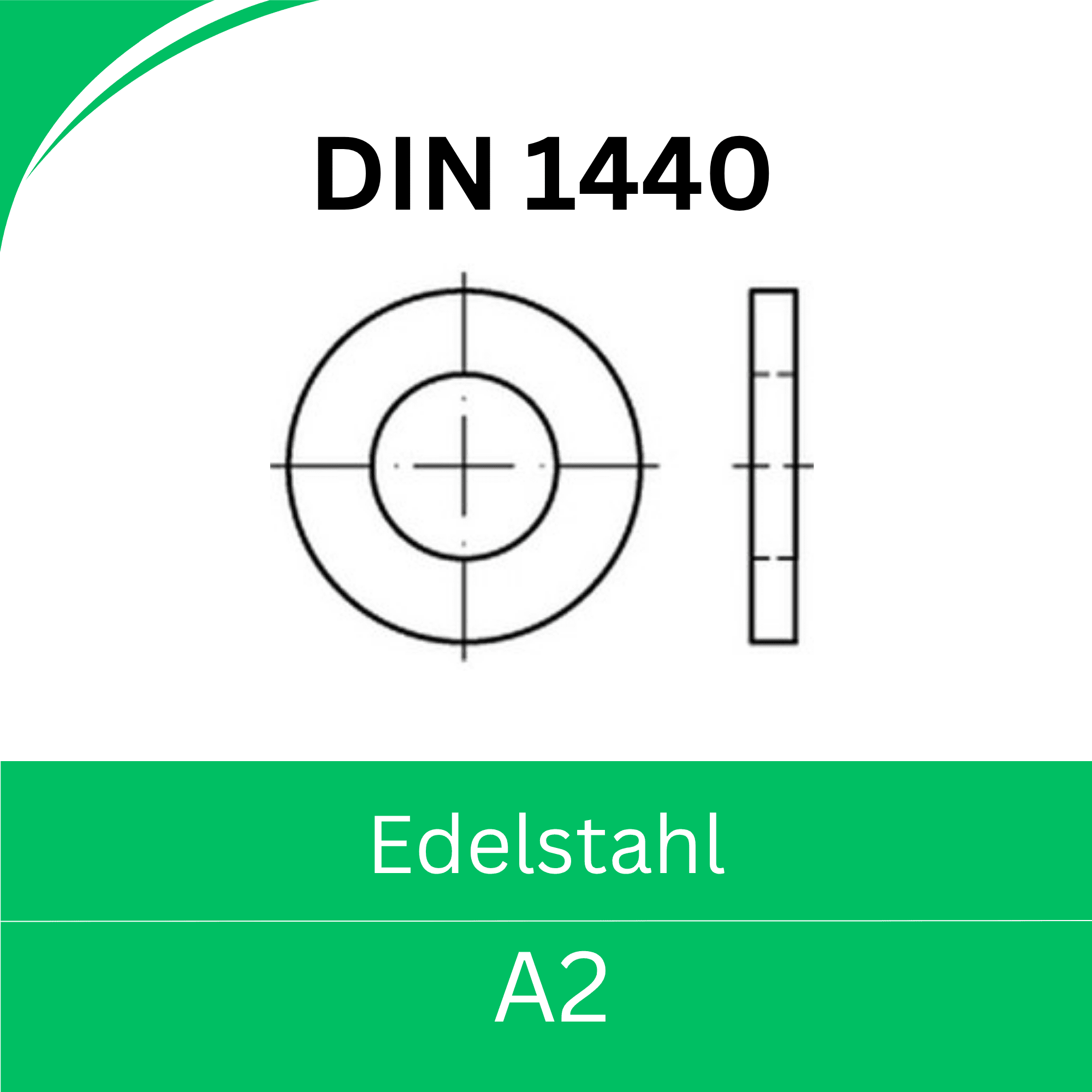

DIN 1440 Unterlegscheiben sind verstärkte Scheiben mit definierten Innen- und Außendurchmessern für Bolzen-, Lager- und Langlochverbindungen. Durch die erhöhte Dicke und den größeren Außendurchmesser wird die Flächenpressung reduziert, Lochleibung verringert und das Spiel von Bolzen geführt. Sie dienen häufig als Gegenlager, Distanz- oder Anschlagscheiben.

Anwendungsbereiche

Typische Anwendungen sind Gelenk- und Bolzenverbindungen an Edelstahlkonstruktionen, Langlochverbindungen, bewegliche Lagerpunkte, Scharnier- und Hubmechanismen im Maschinen- und Stahlbau sowie im Geländer- und Fassadenbau.

Norm & Qualität

DIN 1440 beschreibt Unterlegscheiben für Bolzen mit verstärkten Abmessungen, die heute durch ISO 8738 international abgelöst bzw. ergänzt wird. Beide Normen legen Innen- und Außendurchmesser, Dicke und Toleranzen fest und stellen sicher, dass Scheiben und Bolzen systematisch aufeinander abgestimmt sind.
