Beschreibung

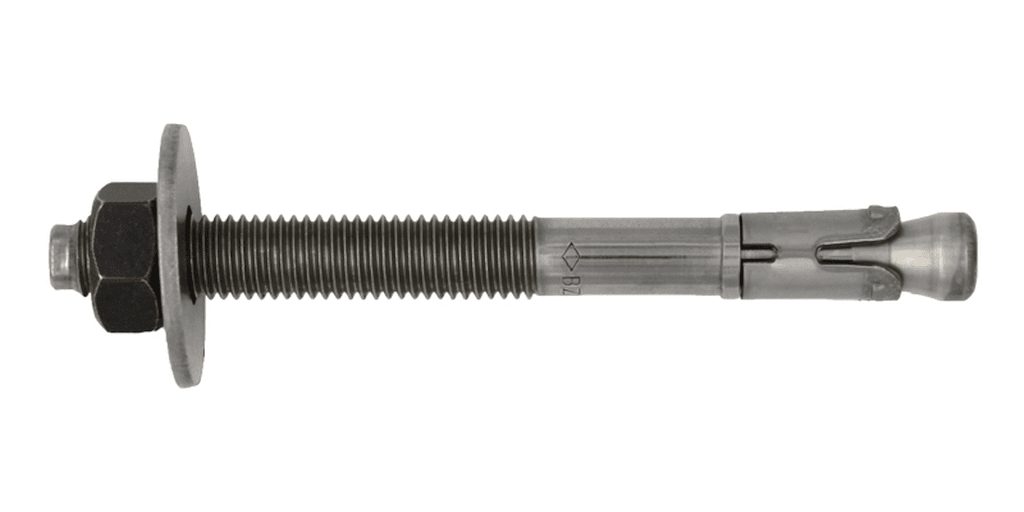

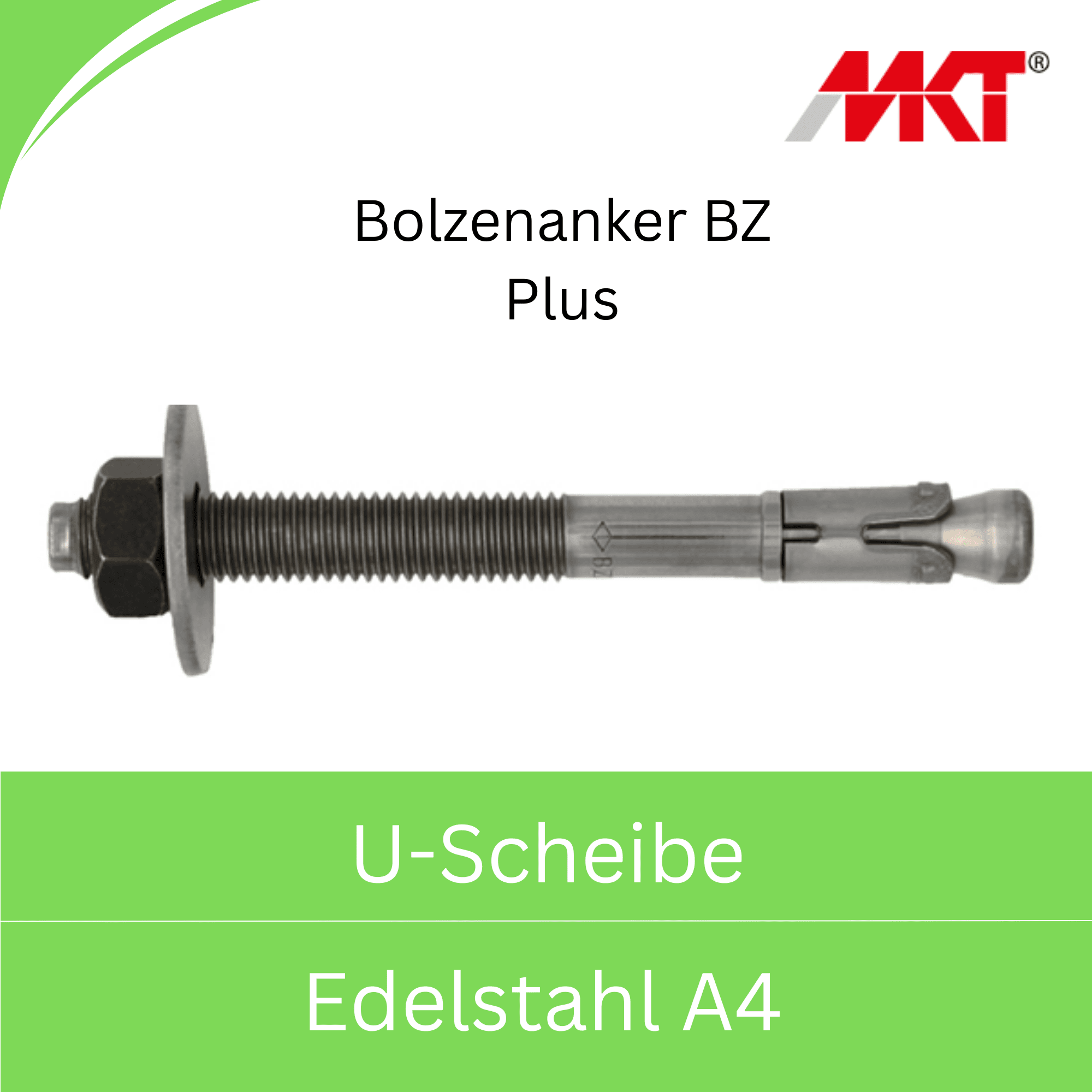

MKT Bolzenanker BZ plus – mit U-Scheibe (Edelstahl A4)
Vorteile: Die A4-Variante mit großformatiger U-Unterlegscheibe vereint hohe Korrosionsbeständigkeit mit sicherer Auflage bei Schlitz- und Langlöchern. Die breite Scheibe verteilt das Anzugsmoment, schützt Beschichtungen und sorgt für ein ruhiges Setzbild. Technisch bleibt der volle Systemumfang erhalten: ETA Option 1 für gerissenen/ ungerissenen Beton, seismische Eignung C1/C2 (M8–M20 bis 210 mm) und Brandschutz R30–R120. Zwei wählbare Verankerungstiefen (ab M8–M16) sowie ein langer Gewindebereich geben Spielraum bei Anbauteildicken.
Einsatz
- Außenliegende Metallkonstruktionen: Fußplatten, Winkel, Konsolen
- Geländerpfosten, Vordächer, Fassaden-/Dachhalter im Sichtbereich
- Applikationen mit Langlöchern oder dünnen Blechen
Untergrund: Beton C20/25–C50/60 gemäß ETA; druckfester Naturstein ohne Zulassung. Tragfähigkeiten und Rand-/Achsabstände gemäß BZ-plus-Bemessungstabelle.
Montagehinweis
Durchsteckmontage: Bohrloch herstellen und reinigen (mit Saugbohrer entfällt das Ausblasen), Anker einsetzen, U-Scheibe und Mutter auflegen, mit dem vorgegebenen Anziehdrehmoment verspannen. Die große Scheibe deckt Langlöcher ab und überträgt die Vorspannkräfte gleichmäßig – ideal für korrosionsbelastete Außenanwendungen.
Dokumente zum Download
BZ plus – Technische Daten & Bemessung (PDF)
Häufige Fragen
Warum U-Scheibe in A4 statt Standard-Scheibe?
Die U-Scheibe bietet größere Auflage und verdeckt Langlöcher – in A4 zusätzlich mit dauerhaftem Korrosionsschutz für Außen- und Feuchtbereiche.
Unterscheidet sich die Bemessung von der verzinkten U-Scheibe?
Die Zulassungen und Prinzipien sind identisch (ETA, C1/C2, R30–R120). Maßgeblich sind Größe und gewählte Setztiefe des Ankers; Werkstoff beeinflusst vor allem die Korrosionsbeständigkeit.
Kann ich die reduzierte Verankerungstiefe auch mit U-Scheibe nutzen?
Ja. Die kurze Setztiefe (hef,red) ist auch mit U-Scheibe möglich – bitte die entsprechenden Bemessungswerte und Mindestabstände aus dem Datenblatt verwenden.
Worauf achten bei gemischten Werkstoffen (A4 zu verzinkt)?
Im Außenbereich möglichst ein System (A4) durchgängig einsetzen, um Kontaktkorrosion zu vermeiden (Muttern/Scheiben/Montagezubehör ebenfalls in A4 wählen).
