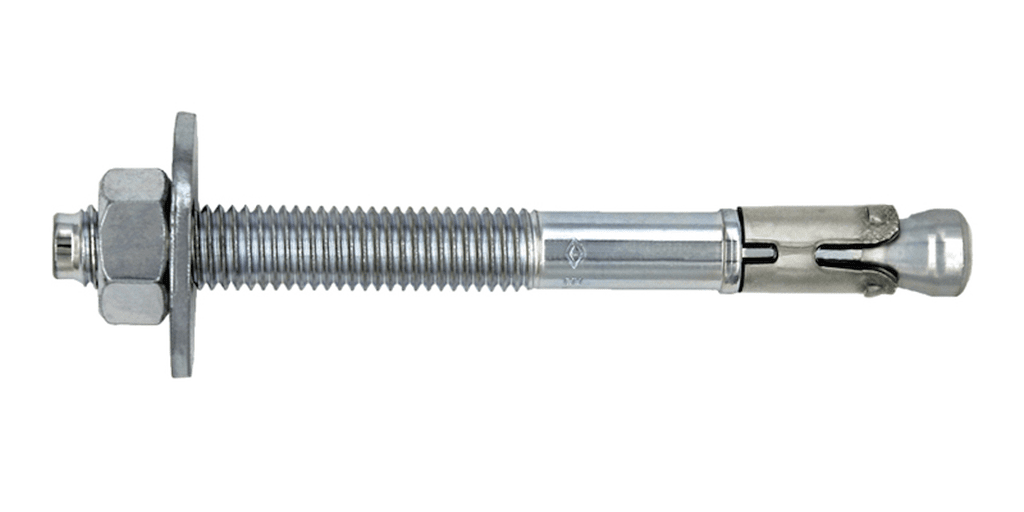

MKT Bolzenanker BZ plus – mit U-Scheibe (Stahl verzinkt)
Vorteile: Diese BZ-plus-Variante wird ab Werk mit einer großen U-Unterlegscheibe geliefert. Die breite Auflage deckt Langlöcher sicher ab, erhöht die Anpressfläche und schont beschichtete Oberflächen – ideal für Grundplatten und Metallkonstruktionen. Der Anker behält den kompletten Leistungsumfang der BZ-Familie: ETA Option 1 für gerissenen/ungerissenen Beton, Seismik C1/C2 (M8–M20 ≤ 210 mm) sowie Brandschutz R30–R120. Zwei wählbare Setztiefen (ab M8–M16) plus langes Gewinde geben Spielraum bei Anbauteildicken.
Einsatz
- Metallkonsolen, Winkel und Fußplatten mit Schlitzlöchern
- Geländerfüße, Kragkonsolen, Fassaden- und Dachhalter
- Maschinen- & Aggregatbefestigungen
Untergrund: Beton C20/25–C50/60 (ETA), druckfester Naturstein ohne Zulassung. Lasten gemäß Bemessungstabelle BZ plus.
Montagehinweis
Durchsteckmontage: Bohrloch herstellen (bei Saugbohrer entfällt das Ausblasen), Anker einsetzen, U-Scheibe und Mutter anlegen und mit dem vorgeschriebenen Anziehdrehmoment verspannen. Bei Langlöchern sorgt die U-Scheibe für eine gleichmäßige Kraftübertragung und ein sauberes Setzbild.
Dokumente zum Download
BZ plus – Technische Daten & Bemessung (PDF)
Häufige Fragen
Wozu dient die U-Scheibe genau?
Sie vergrößert die Auflagefläche, deckt Schlitz-/Langlöcher ab und verteilt das Anzugsmoment gleichmäßig – das schützt die Oberfläche und verbessert die Kraftübertragung.
Ändert die U-Scheibe die Zulassungen oder Lasten?
Nein. Die Variante nutzt die identischen ETA-, Seismik- und Brandschutzwerte der BZ-plus-Familie. Maßgeblich sind die Bemessungswerte des gewählten Ankers (Größe/Setztiefe).
Wann sollte ich die U-Scheibe bevorzugen?
Bei Langlöchern, dünnen Blechen oder empfindlichen Beschichtungen sowie überall dort, wo eine große Auflage für ein sauberes, dauerhaftes Setzen gefragt ist (z. B. Geländerfüße, Konsolen).
Gibt es die U-Scheibe auch für den Holzbau?
Ja, dafür gibt es die Variante BZ-UH plus mit U-Scheibe nach DIN EN ISO 7094 (ehem. DIN 440) – optimiert für Holzverbindungen.
