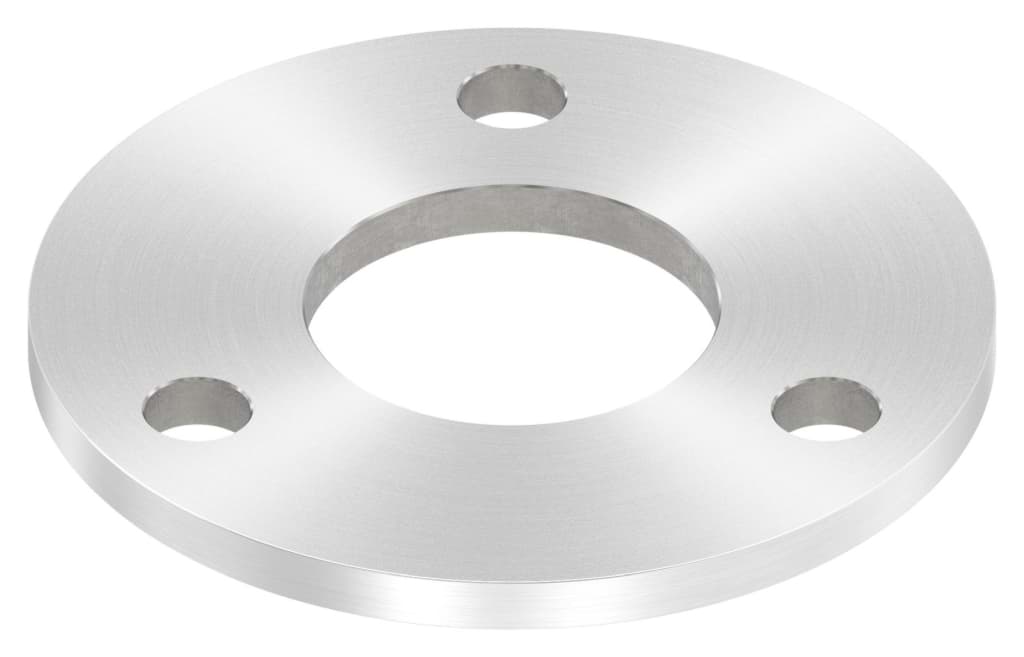

Ankerplatte, Ø 100x6mm, 3x 11mm und 1x 42,8mm Bohrung, mit Rundschliff, V2A

Eigenschaften

• Bauform: Rundplatte Form E
• Werkstoff: Edelstahl V2A (1.4301)
• Oberfläche: Rundschliff K240
• Bohrungen: Mittelbohrung + 3 Außenbohrungen
• Technische Stärke: hohe Korrosionsbeständigkeit

Verfügbare Abmessungen

• Ø 100 × 6 mm – Mittelbohrung 33,7 mm oder 42,4 mm – Außenbohrungen Ø 11 mm – C = 75 mm
• Ø 100 × 8 mm – Mittelbohrung 42,4 mm – Außenbohrungen Ø 11 mm – C = 75 mm
• Ø 100 × 10 mm – Mittelbohrung 42,4 mm – Außenbohrungen Ø 11 mm – C = 75 mm
• Ø 120 × 6 mm – Mittelbohrung 42,4 mm oder 48,3 mm – Außenbohrungen Ø 13 mm – C = 90 mm
• Ø 120 × 8 mm – Mittelbohrung 48,3 mm – Außenbohrungen Ø 13 mm – C = 90 mm
• Ø 140 × 6 mm – Mittelbohrung 48,3 mm oder 60,3 mm – Außenbohrungen Ø 13 mm – C = 110 mm
• Ø 140 × 8 mm – Mittelbohrung 48,3 mm oder 60,3 mm – Außenbohrungen Ø 13 mm – C = 110 mm

Werkstoff & Oberfläche

V2A-Edelstahl bietet eine sehr gute Korrosionsbeständigkeit und eignet sich für Innenbereiche sowie viele Außenanwendungen. Der Rundschliff erzeugt eine dekorative, homogene Oberfläche, die besonders bei sichtbaren Konstruktionen überzeugt.

Funktion & Aufbau

Die Form E kombiniert eine zentrale Mittelbohrung mit drei symmetrischen Außenbohrungen, die eine belastbare, ausbalancierte Befestigung ermöglichen. Ideal für Pfosten, Rohraufnahmen und zentrische Montagen.

Anwendungsbereiche

Geländerbau, Metallbau, Maschinenbau, Innen- und Außenmontagen, Ladenbau sowie zentrische Befestigungspunkte an Pfosten oder Konstruktionselementen.

Norm & Qualität

Die Platten entsprechen gängigen Herstellerdaten für runde Befestigungsplatten der Form E. Saubere Kanten, präzise Bohrungen und hochwertiger Rundschliff garantieren professionelle Ergebnisse.
