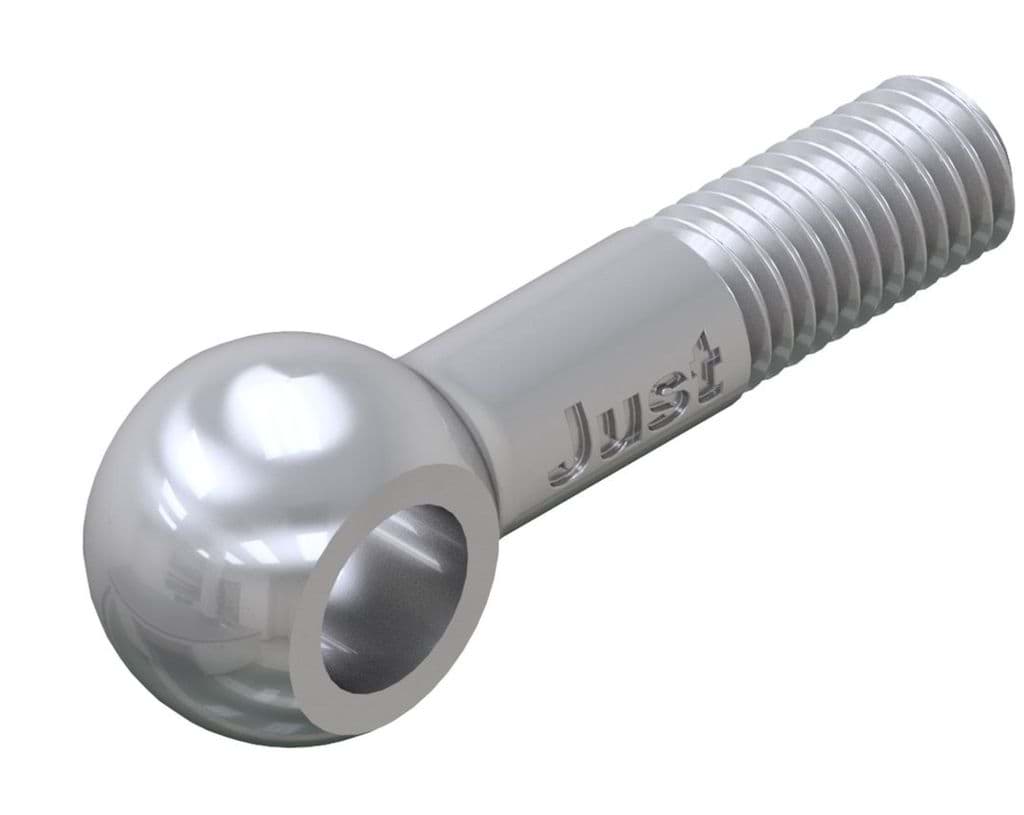

DIN 444 Augenschrauben – Stahl 4.6, galvanisch verzinkt
Augenschrauben für gelenkige Verbindungen im Maschinen- und Anlagenbau. Normgerecht nach DIN 444 (Form B) – Oberfläche galvanisch verzinkt für zuverlässigen Korrosionsschutz.
Highlights
- Normgerecht nach DIN 444, Form B
- Größen M4–M20 & verschiedene Längen
- Präzises, geschlossenes Auge
- Technischer Support & schnelle Lieferung
Material & Oberfläche
Ausführung: Stahl in Festigkeitsklasse 4.6, Oberfläche galvanisch verzinkt. 4.6 entspricht 400 MPa Mindestzugfestigkeit und 240 MPa Streckgrenze.
Mehr über Material | Mehr über Oberfläche
Einsatzbereiche
- Maschinen- und Metallbau
- Vorrichtungs- und Apparatebau
- Beschläge, Möbel-/Ladenbau
Qualität & Normen
- Fertigung gemäß DIN 444, Form B
- Maßhaltigkeit & reproduzierbare Augen-Geometrie
- Chargenkennzeichnung auf Anfrage
Auswahl & Dimensionierung
Entscheidend sind Gewinde (d1), Länge (L), Augen-Innendurchmesser (d2) und Schaftlänge bis Auge (b); optional Schlüsselweite (SW) bzw. Kopfform. Für Beweglichkeit das Auge ca. 10–20 % größer als den Gegenbolzen wählen.
Maßtabelle (DIN 444 – Form B)
| Gewinde d1 | d2 (Auge iD) | b | L | SW | Artikel-Nr. |
|---|---|---|---|---|---|
| M4 | 8 | 6 | 25 | — | 444-M4-25-ZN |
| M6 | 12 | 8 | 40 | — | 444-M6-40-ZN |
Weitere Längen/Abmessungen auf Anfrage – auch Edelstahl A2/A4 oder Zinklamelle 720–1000 h.
FAQ – schnelle Entscheidungshilfe
DIN 444 vs. DIN 580 – was ist der Unterschied?
DIN 444 = Augenschraube für gelenkige Verbindungen, DIN 580 = Ringschraube als Anschlagmittel zum Heben.
Blank, verzinkt oder Edelstahl – wann nehme ich was?
Blank für Innen/Weiterverarbeitung, verzinkt für Standardkorrosionsschutz, Edelstahl A2/A4 für Feuchte-/Außenbereiche.
Wie dimensioniere ich den Augen-Innendurchmesser?
Faustregel: Auge 10–20 % größer als der Bolzen-/Drahtdurchmesser der Gegenseite.
Darf ich die blanke/rohe Ausführung schweißen?
Ja, Werkstoff-/Festigkeitsanforderungen beachten und danach Korrosionsschutz aufbringen.
Welche Muttern und Scheiben passen?
DIN 934/ISO 4032, DIN 125/ISO 7089, bei Vibration DIN 985.
