Sechskantschrauben
Welche Sechskantschraube passt?
| Anforderung | Passende Baureihe | Worauf achten? |
|---|---|---|
| Regelgewinde, glatter Schaft im Klemmpaket | DIN 931 / ISO 4014 | Gewindelänge zur Klemmlänge prüfen |

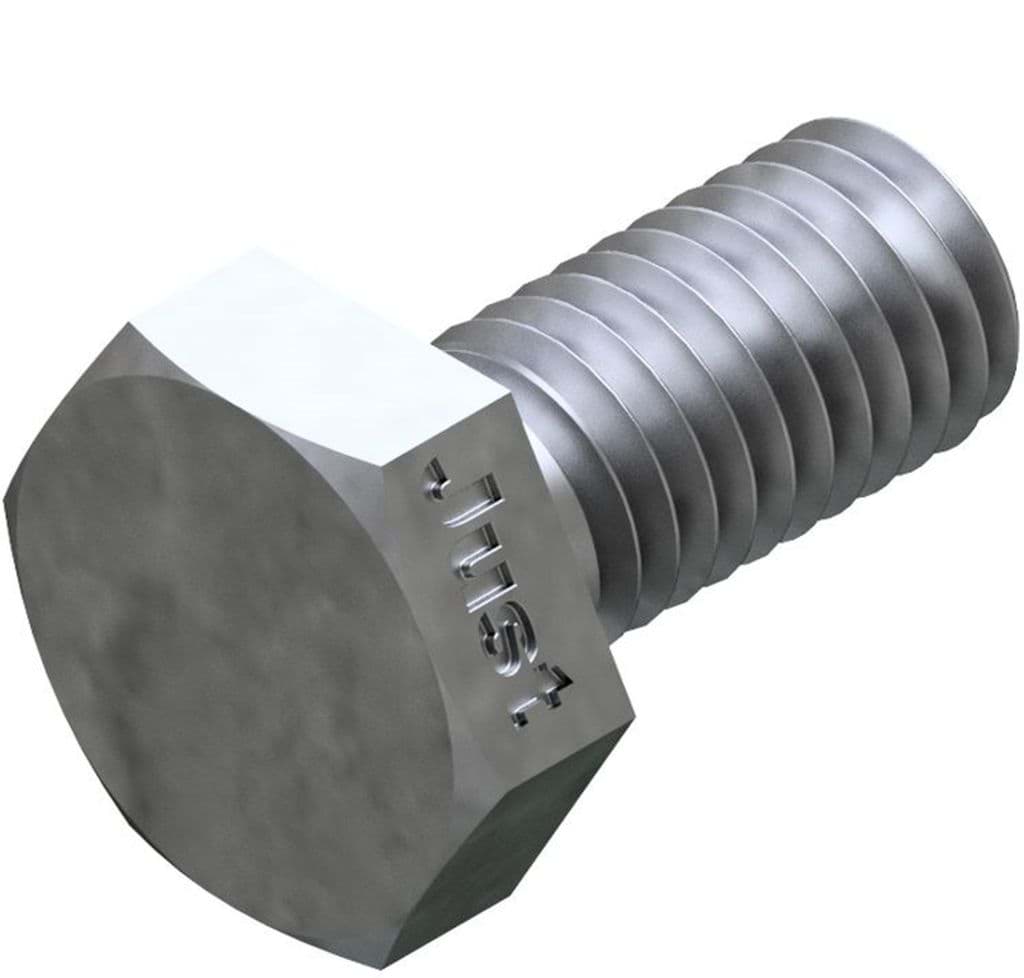

| Regelgewinde bis nahe an den Kopf | DIN 933 / ISO 4017 | Einschraubtiefe und überstehende Länge festlegen |

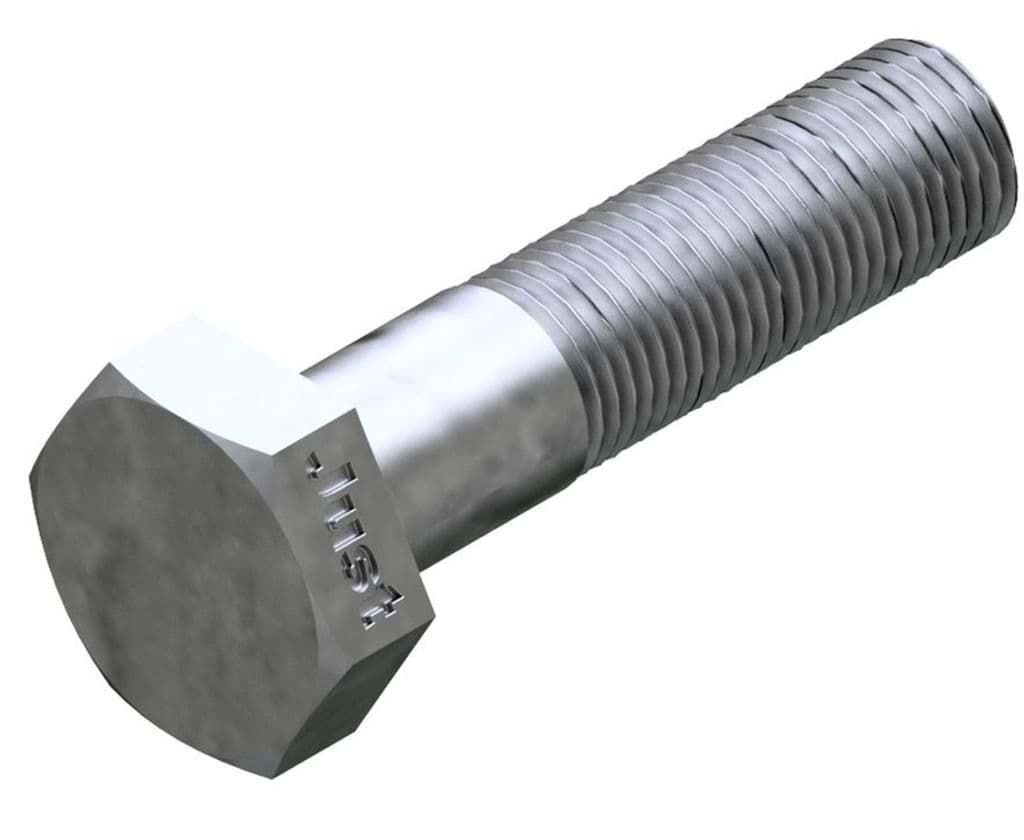

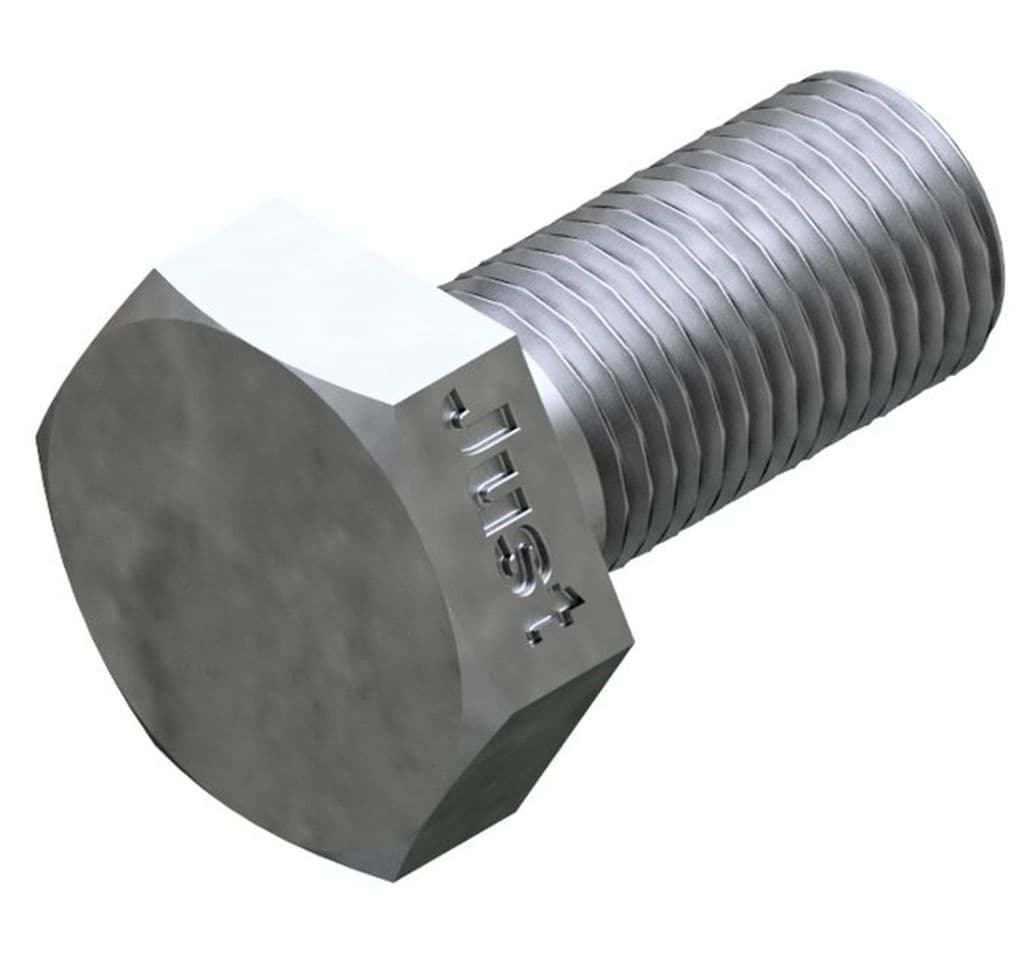

| Feingewinde | DIN 960 / ISO 8765 oder DIN 961 / ISO 8676 | Steigung ausdrücklich mitbestellen; nicht mit Regelgewinde mischen |

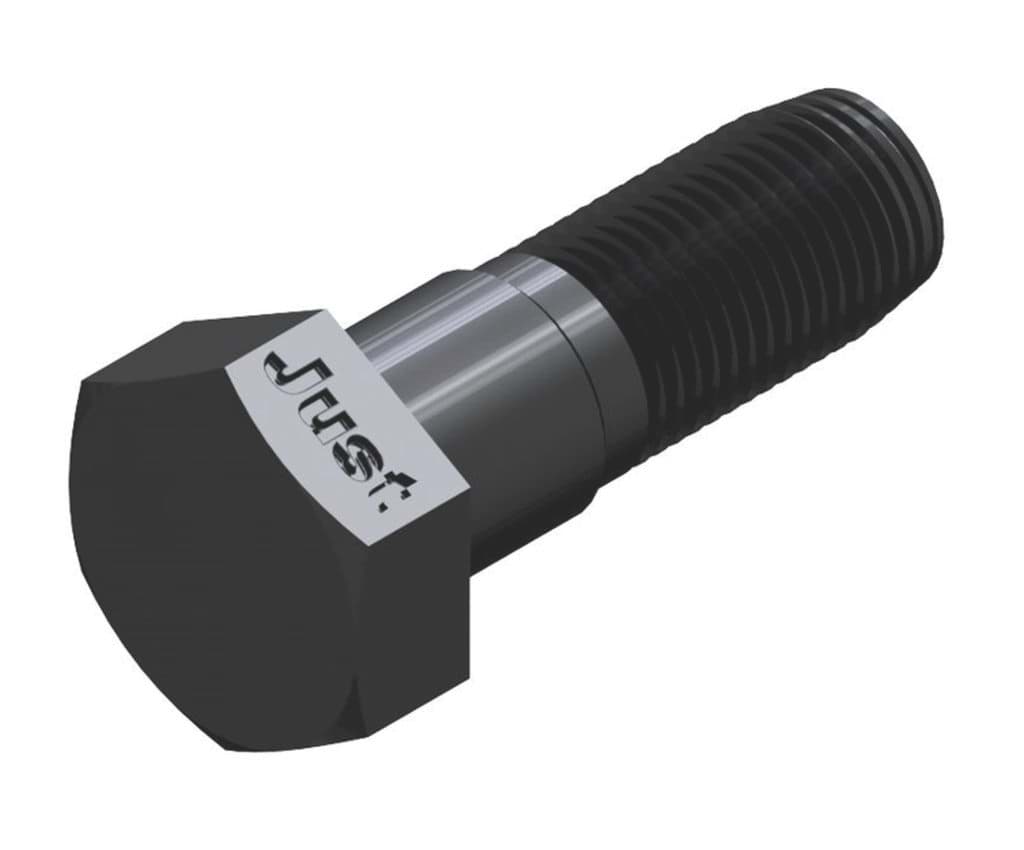

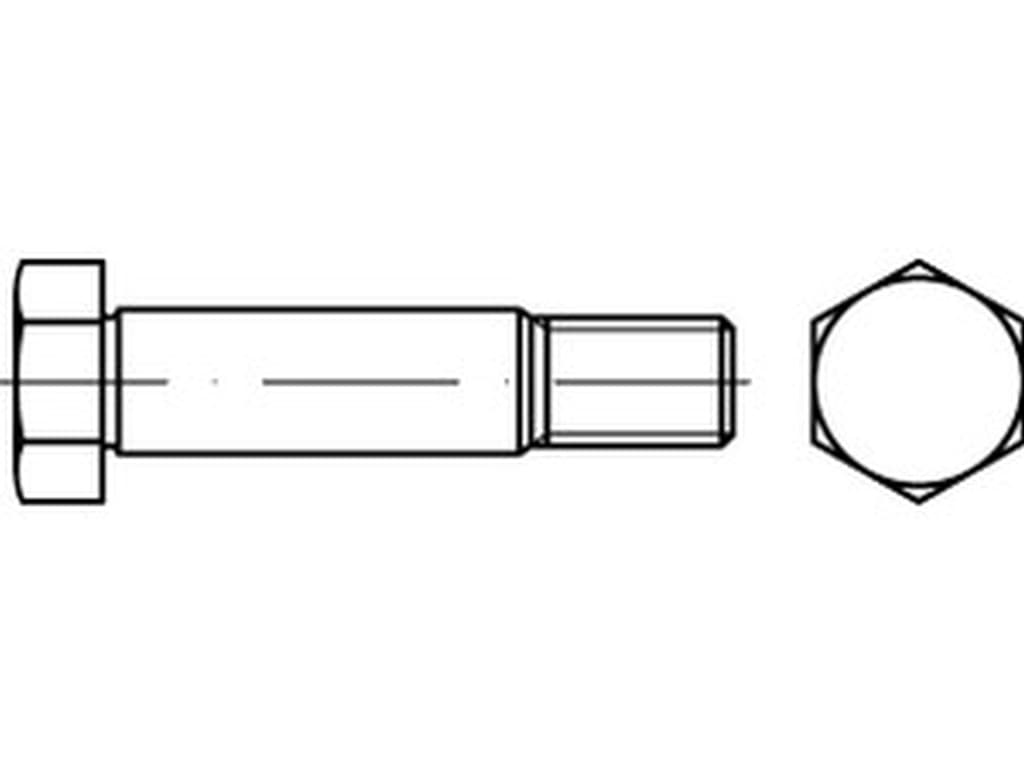

| Bohrungen positionieren und Querkräfte über den Schaft übertragen | DIN 609 oder DIN 610 | Passung, Bohrung und Gewindelänge konstruktiv abstimmen |

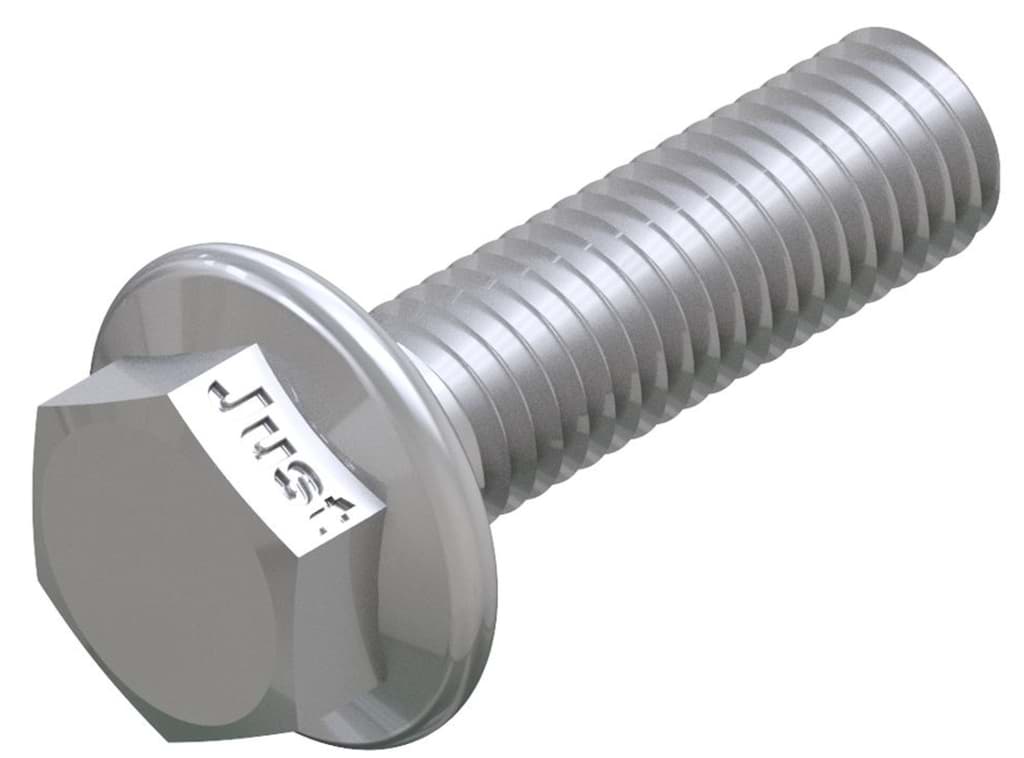

| Große Kopfauflage ohne lose Scheibe | DIN 6921 / EN 1665 | Flanschdurchmesser und Gegenauflage kontrollieren |
Schaft ist nicht Vollgewinde
Bei einer Schaftschraube liegt im Klemmpaket teilweise ein glatter Schaft. Das kann für die Führung und für quer beanspruchte Verbindungen wichtig sein. Entscheidend ist, wo der Gewindeauslauf nach der Montage liegt.
DIN und ISO nicht blind gleichsetzen
Nachfolgenormen können Schlüsselweiten, Kopfhöhen oder Gewindelängen abweichend festlegen. Bei Austausch, Ersatzteil und Serie deshalb die vollständige Abmessung prüfen.
So entsteht eine eindeutige Bestellung
Nennen Sie Norm, Nenndurchmesser, Länge unter Kopf, Gewindesteigung bei Feingewinde, Werkstoff beziehungsweise Festigkeitsklasse und Oberfläche. Bei Passschrauben kommen Passungsanforderung und relevante Schaftlänge hinzu.
Häufige Fragen
DIN 931 oder DIN 933?
DIN 931 bezeichnet die Ausführung mit Schaft und Teilgewinde, DIN 933 die Ausführung mit Gewinde bis Kopf. Maßgeblich ist nicht nur die Gesamtlänge, sondern die benötigte Gewinde- und Schaftlänge.
Wann ist Feingewinde sinnvoll?
Feingewinde besitzt bei gleichem Nenndurchmesser eine kleinere Steigung. Es wird eingesetzt, wenn Konstruktion oder Gegenbauteil genau diese Steigung verlangen. Es ist kein beliebiger Ersatz für Regelgewinde.
Kann eine alte DIN-Ausführung durch ISO ersetzt werden?
Oft gibt es eine zugeordnete ISO-Norm, dennoch müssen Maße und technische Anforderungen verglichen werden. Eine ähnliche Bezeichnung garantiert keine Austauschbarkeit.
Ausführung sicher bestimmen?
Nennen Sie uns Norm, Abmessung, Werkstoff, Oberfläche und Einsatzfall. Wir unterstützen Sie bei der eindeutigen Auswahl.
