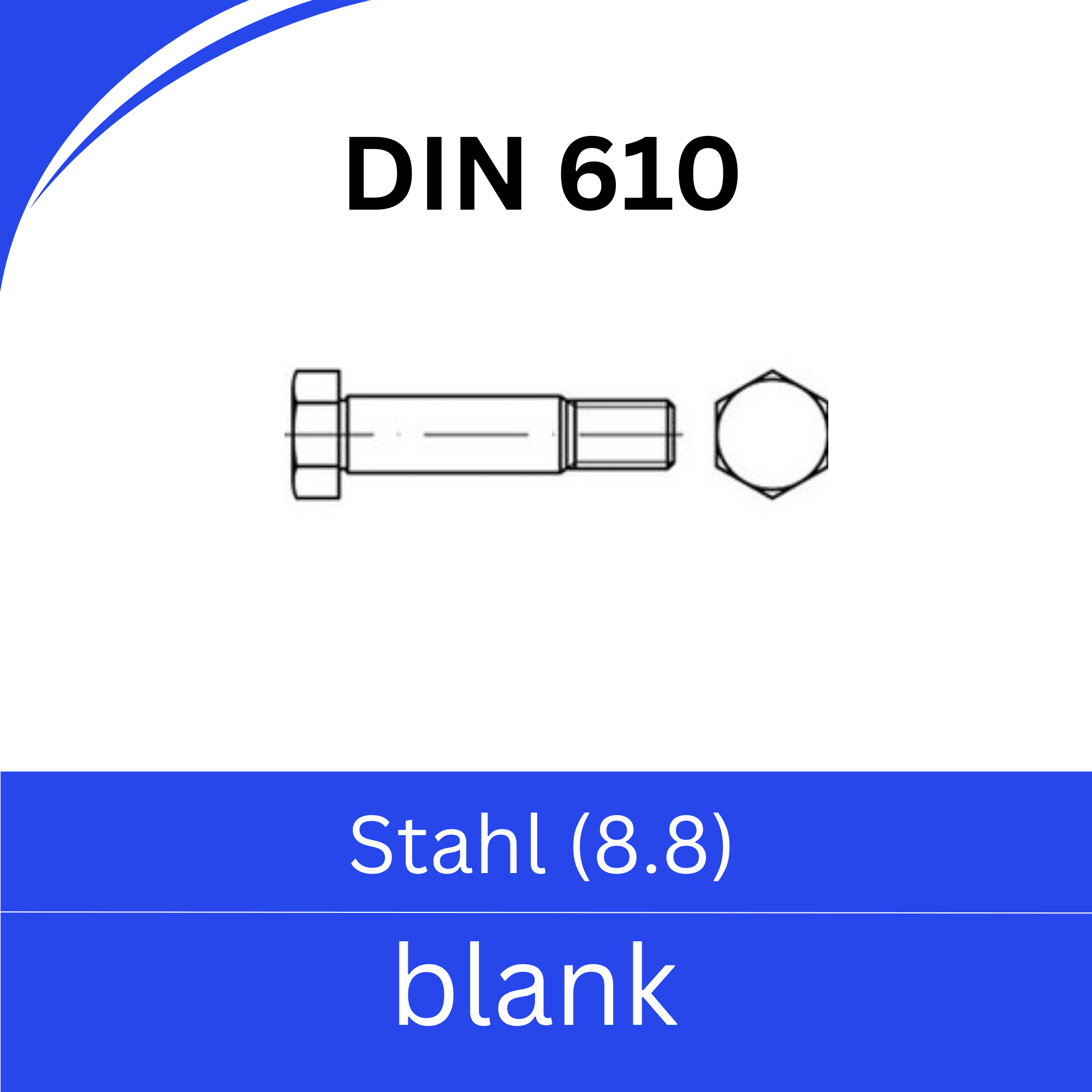

DIN 610 ➤ Passschrauben mit kurzem Gewindezapfen
Der Passschaft übernimmt die Führung
Nach dem vorliegenden technischen Blatt ist der Schaft mit Toleranz k6 für eine Bohrung H7 vorgesehen. Damit die Funktion erreicht wird, müssen die Bohrungen maßhaltig und zueinander ausgerichtet sein. Gewinde und Mutter erzeugen die Klemmung; die Querlast soll konstruktiv über den Passschaft übertragen werden.
Abgrenzung zu DIN 609
DIN 609 besitzt einen längeren Gewindeteil. DIN 610 wird gewählt, wenn der kurze Gewindezapfen und der entsprechend längere Passbereich zur Verbindung passen.
- Nenngröße und Gesamtlänge prüfen
- erforderliche Passschaftlänge aus dem Klemmpaket ableiten
- Bohrungstoleranz und Montagezugang festlegen
- Werkstoff, Festigkeit und Oberfläche spezifizieren
Ausführung sicher bestimmen?
Nennen Sie uns Norm, Abmessung, Werkstoff, Oberfläche und Einsatzfall. Wir unterstützen Sie bei der eindeutigen Auswahl.
