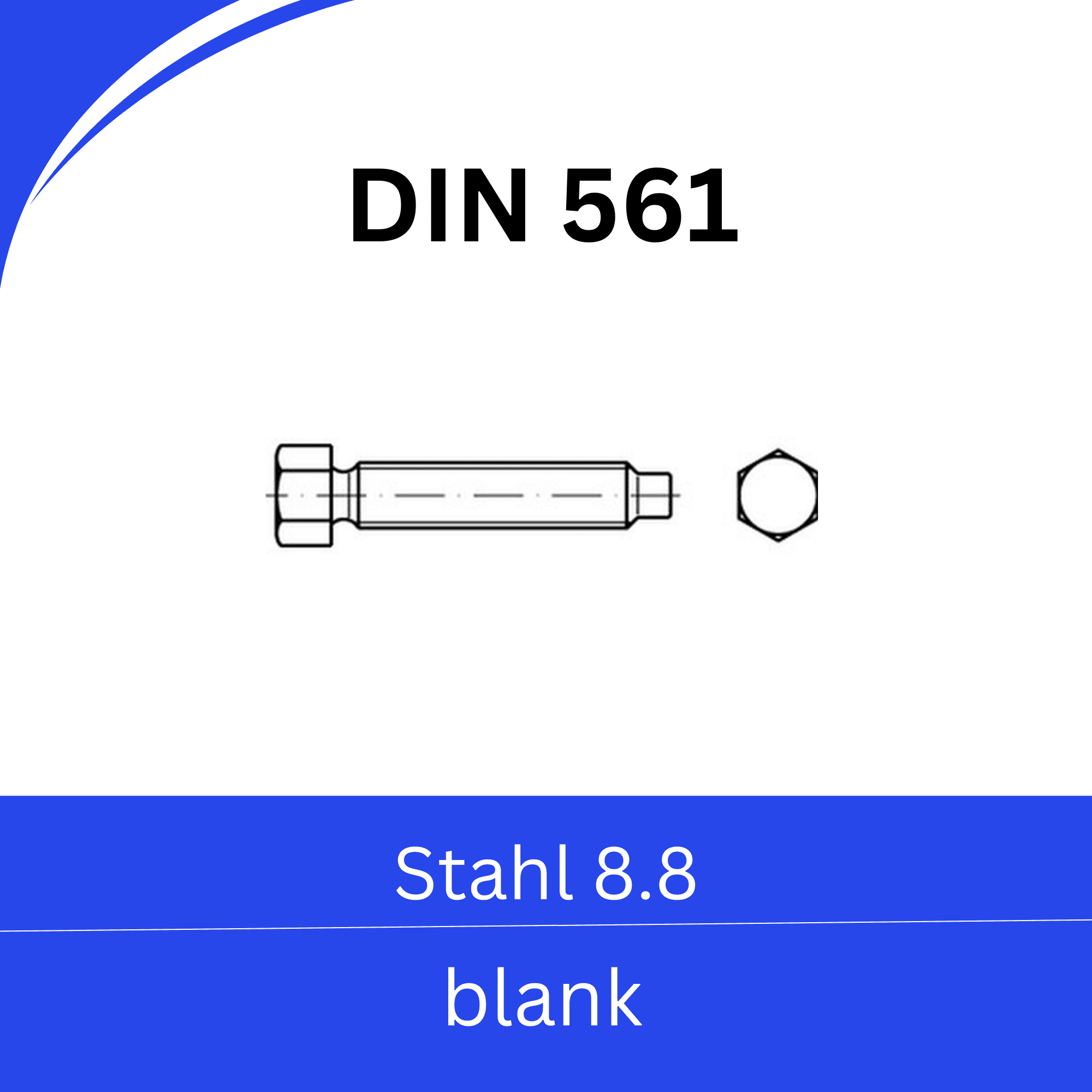

DIN 561 ➤ Sechskantschrauben mit Zapfen
Form A und Form B unterscheiden
Die technische Zeichnung führt Form A mit Gewindefreistich und Form B mit Gewindeauslauf. Vor der Bestellung muss feststehen, welche Ausführung die Gegenkontur zulässt. Zusätzlich sind Zapfendurchmesser dp und Zapfenlänge z2 funktionsbestimmend.
Nicht mit DIN 564 verwechseln: DIN 561 endet in einem zylindrischen Zapfen; DIN 564 besitzt eine Ansatzspitze.
Für die Anfrage benötigt
- DIN 561, Form A oder B
- Gewindegröße und Schraubenlänge
- Werkstoff/Festigkeitsklasse und Oberfläche
- falls konstruktiv kritisch: Zapfenmaß und Gegenbohrung
Ausführung sicher bestimmen?
Nennen Sie uns Norm, Abmessung, Werkstoff, Oberfläche und Einsatzfall. Wir unterstützen Sie bei der eindeutigen Auswahl.
