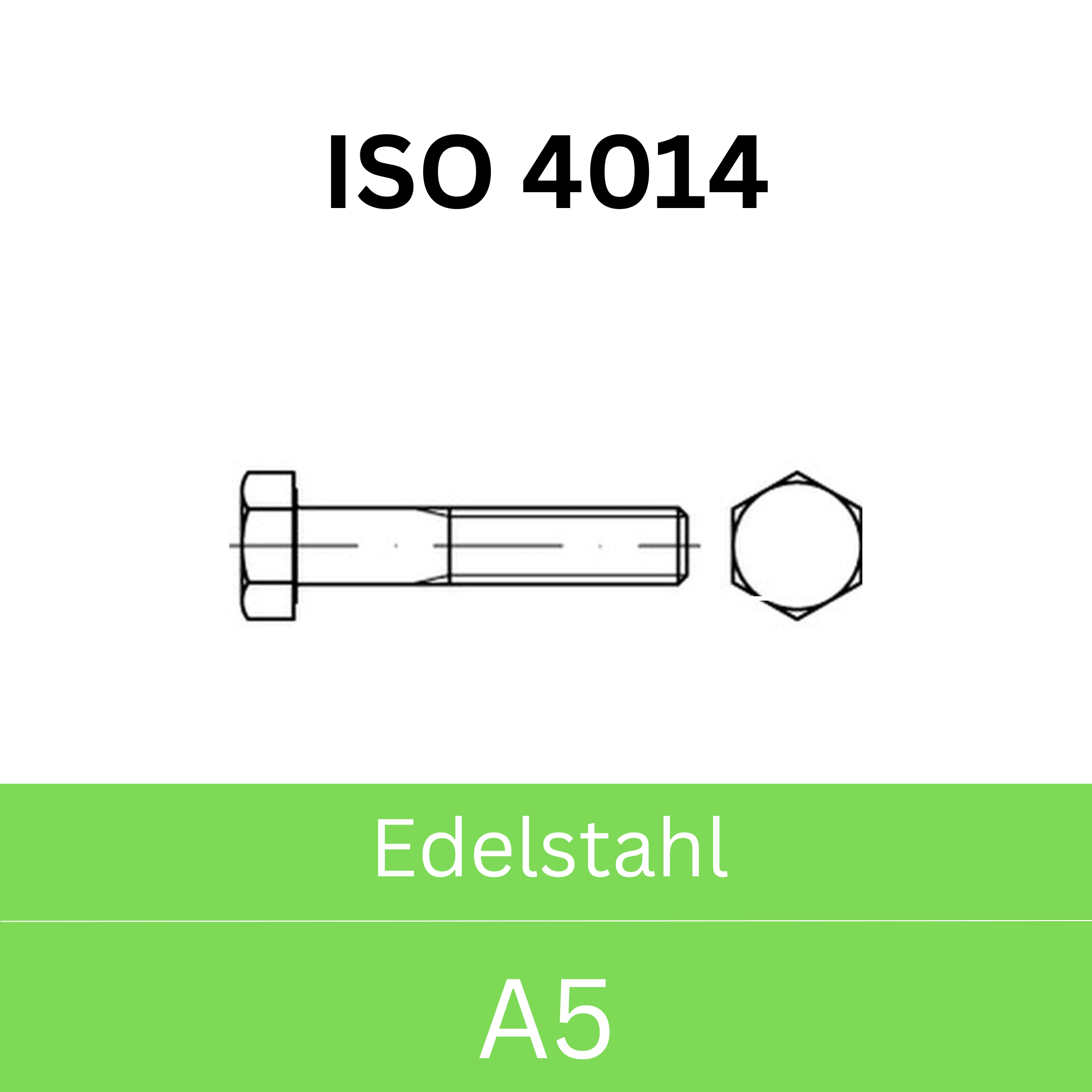

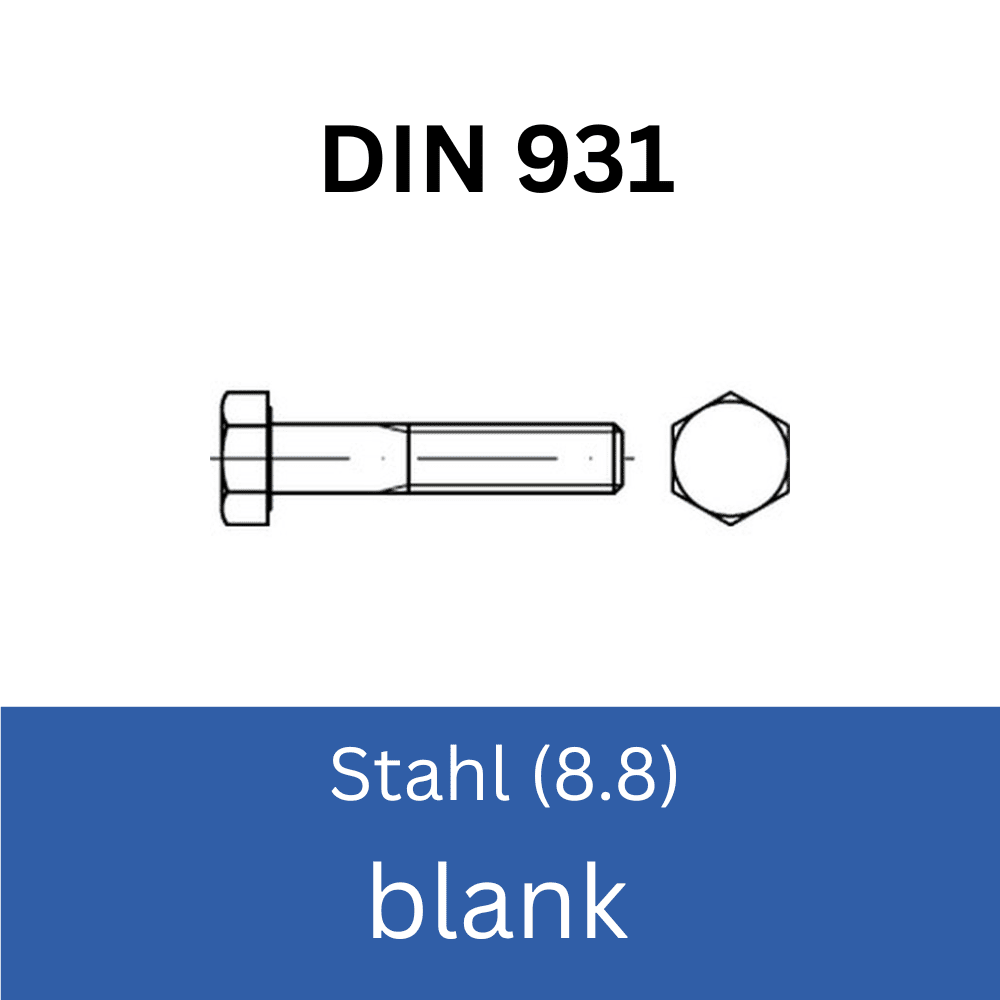

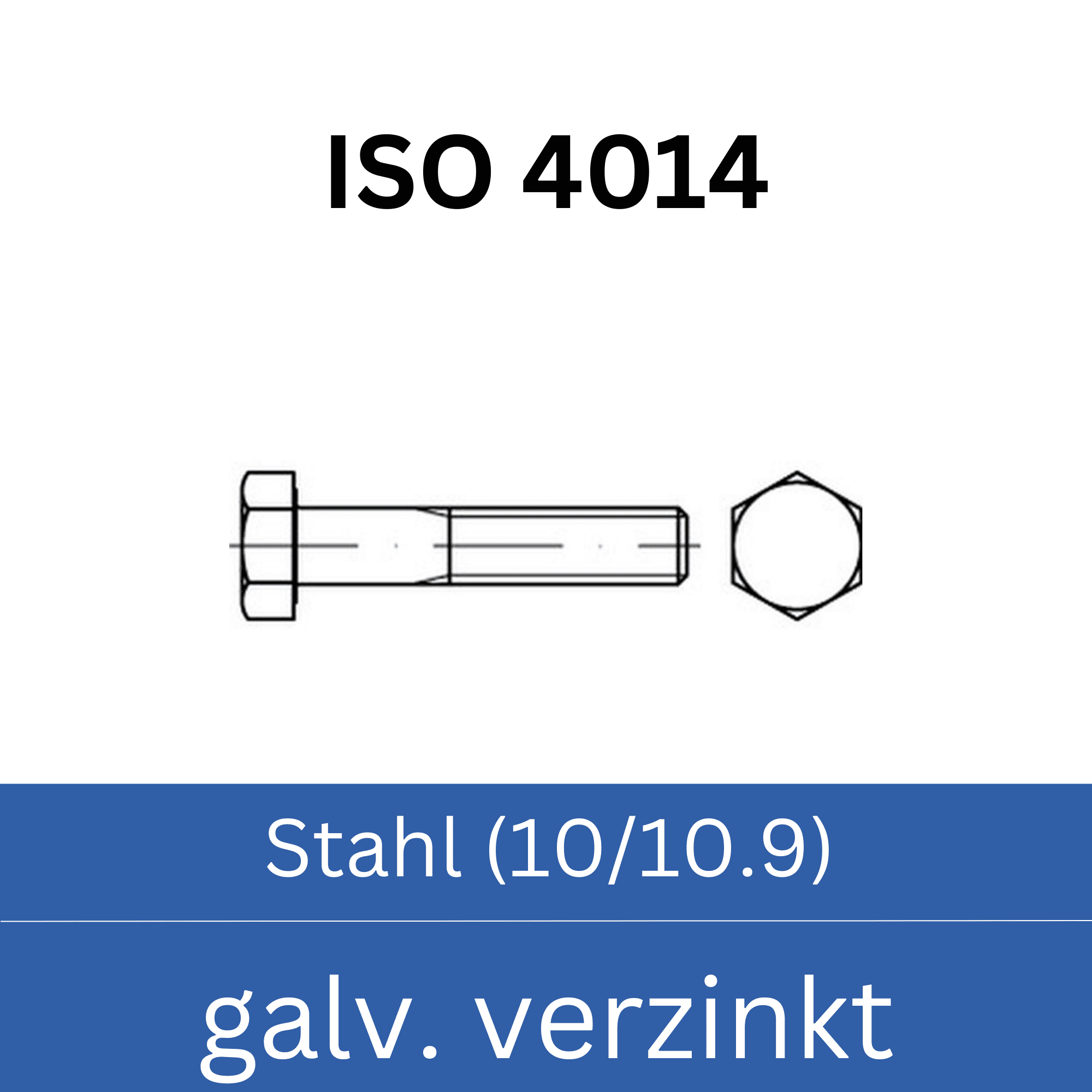

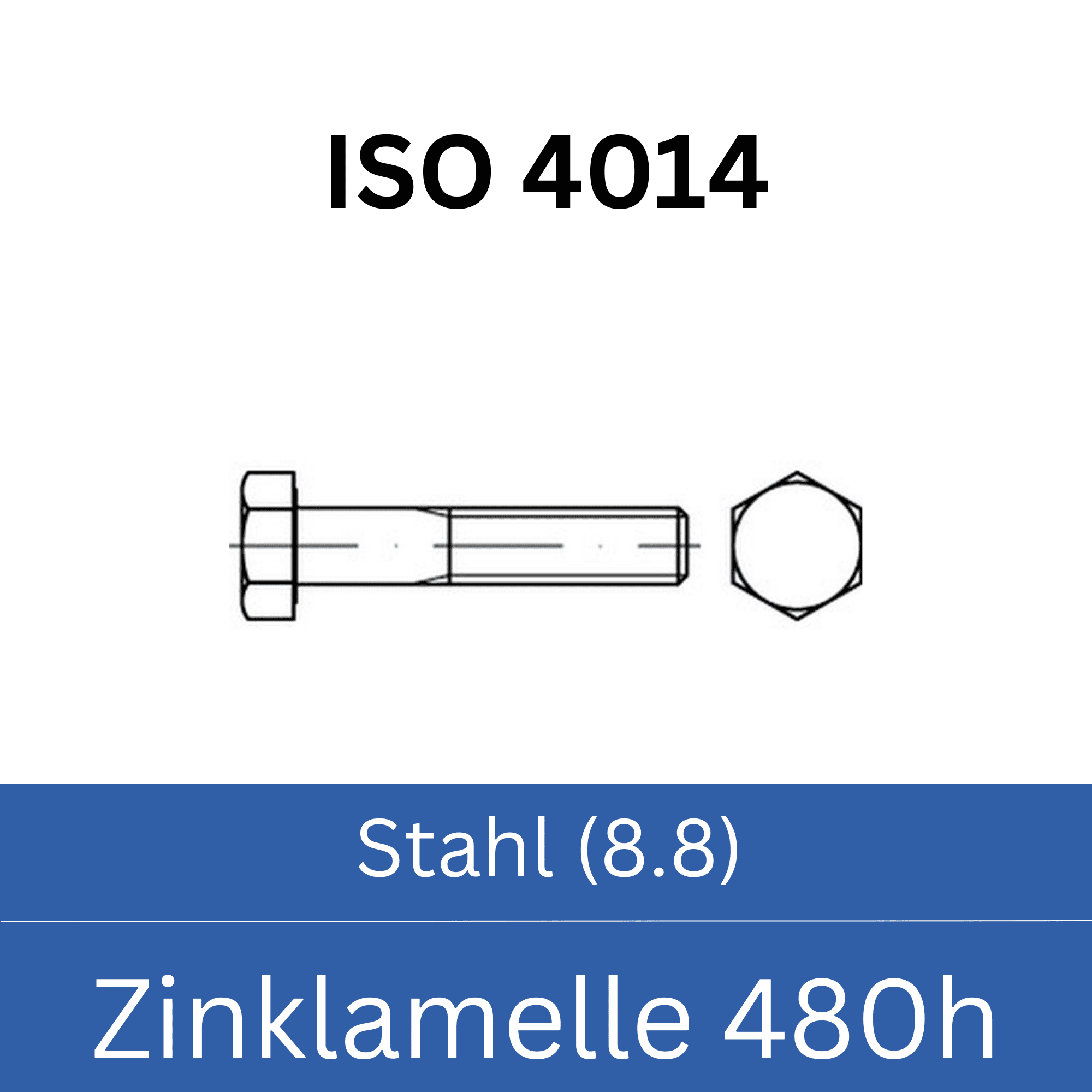

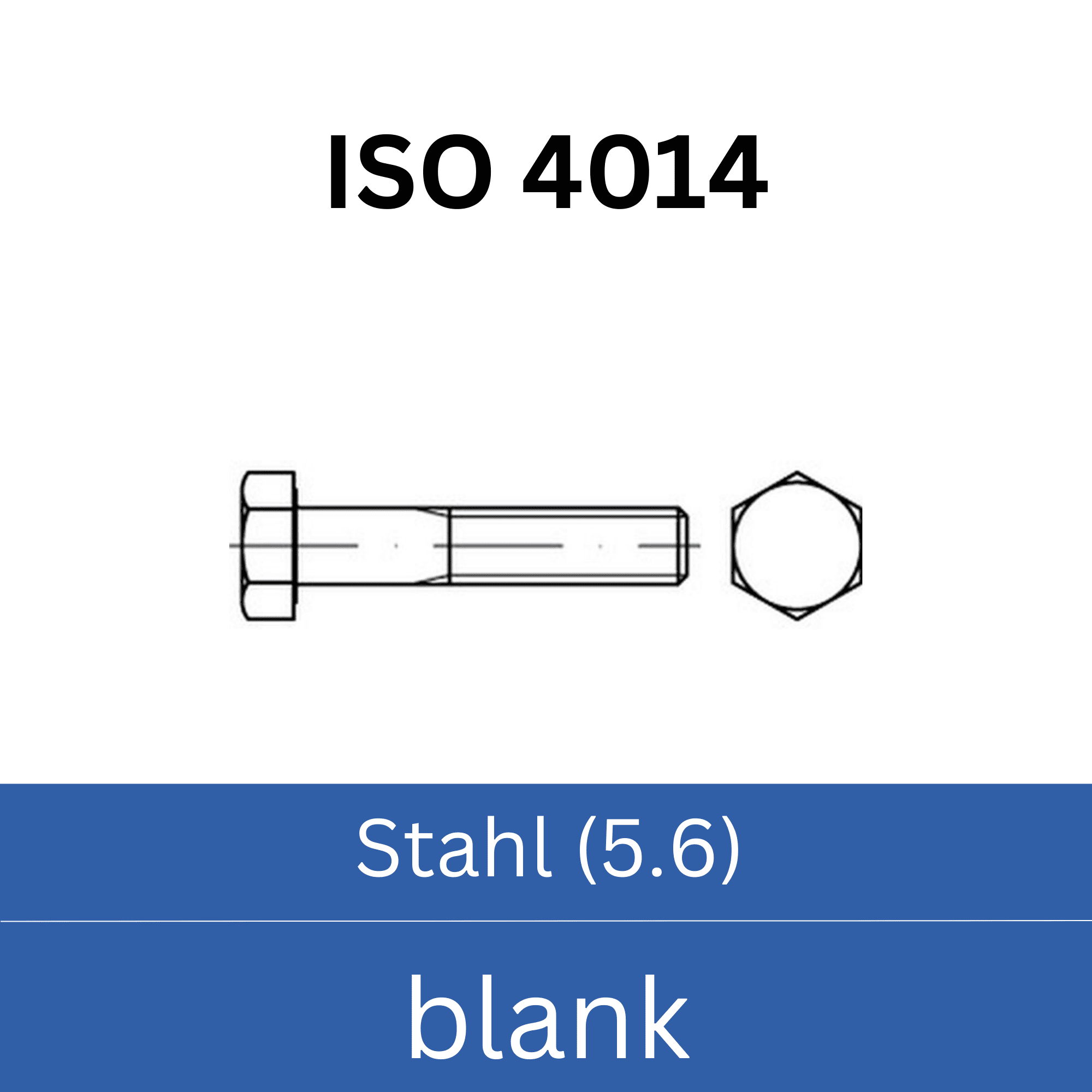

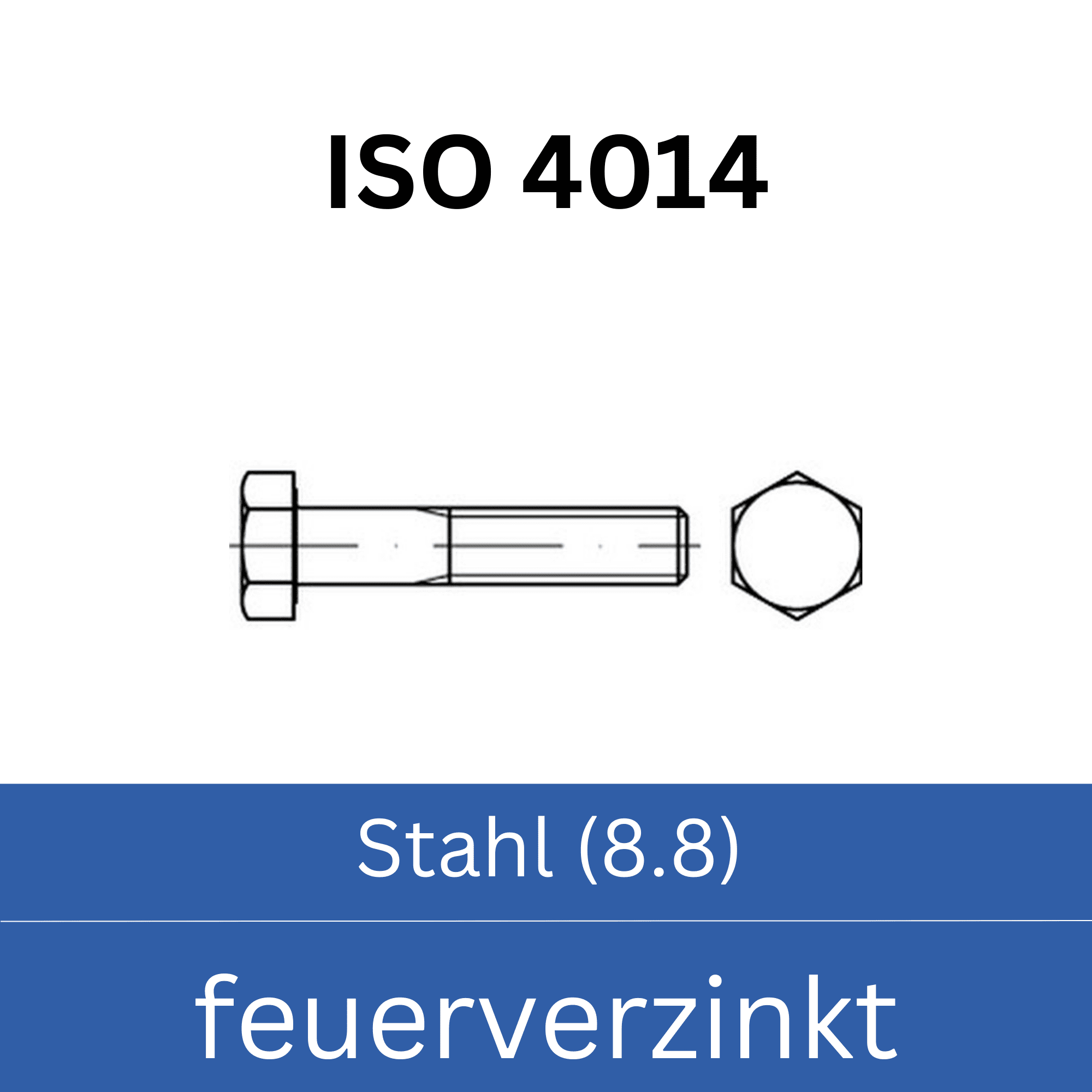

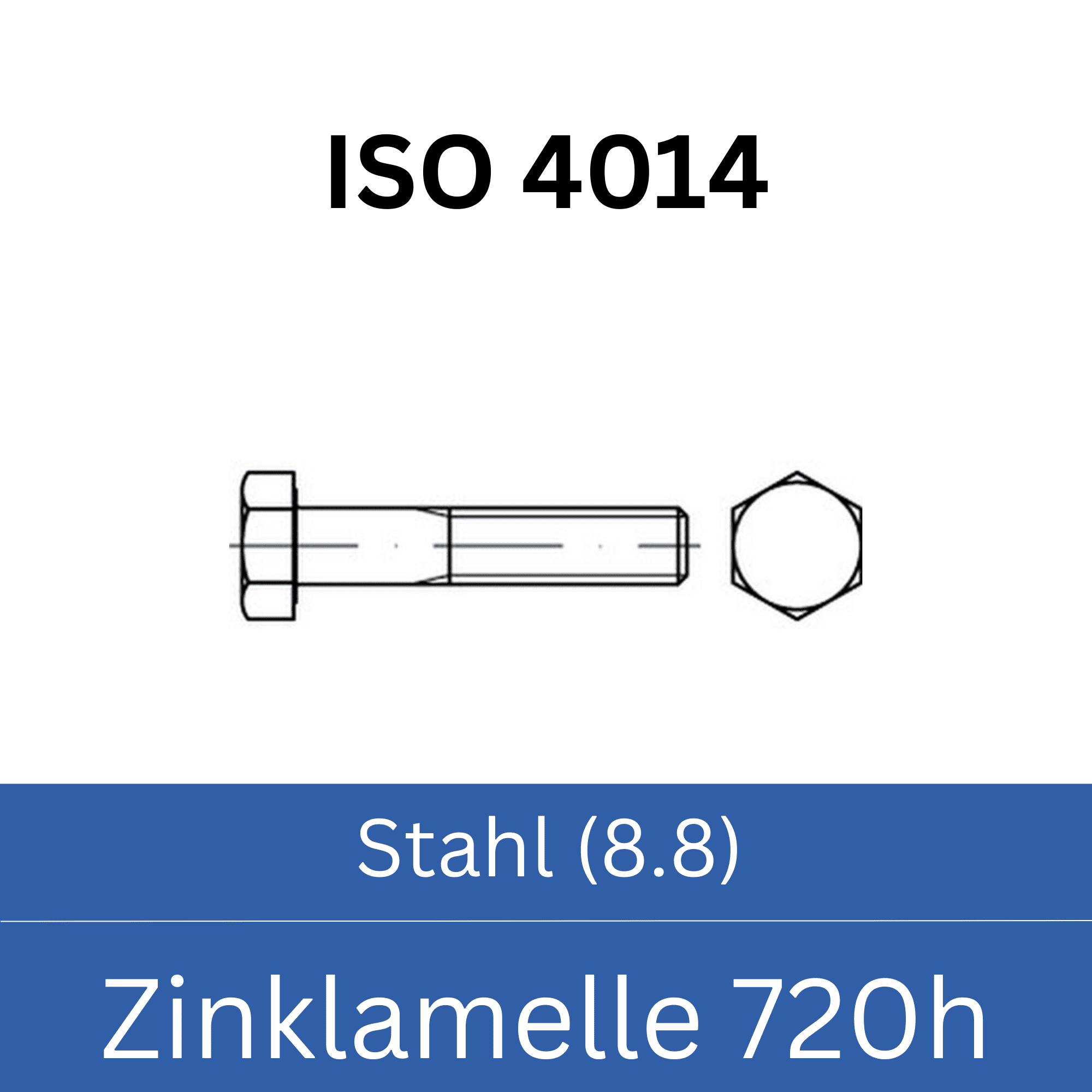

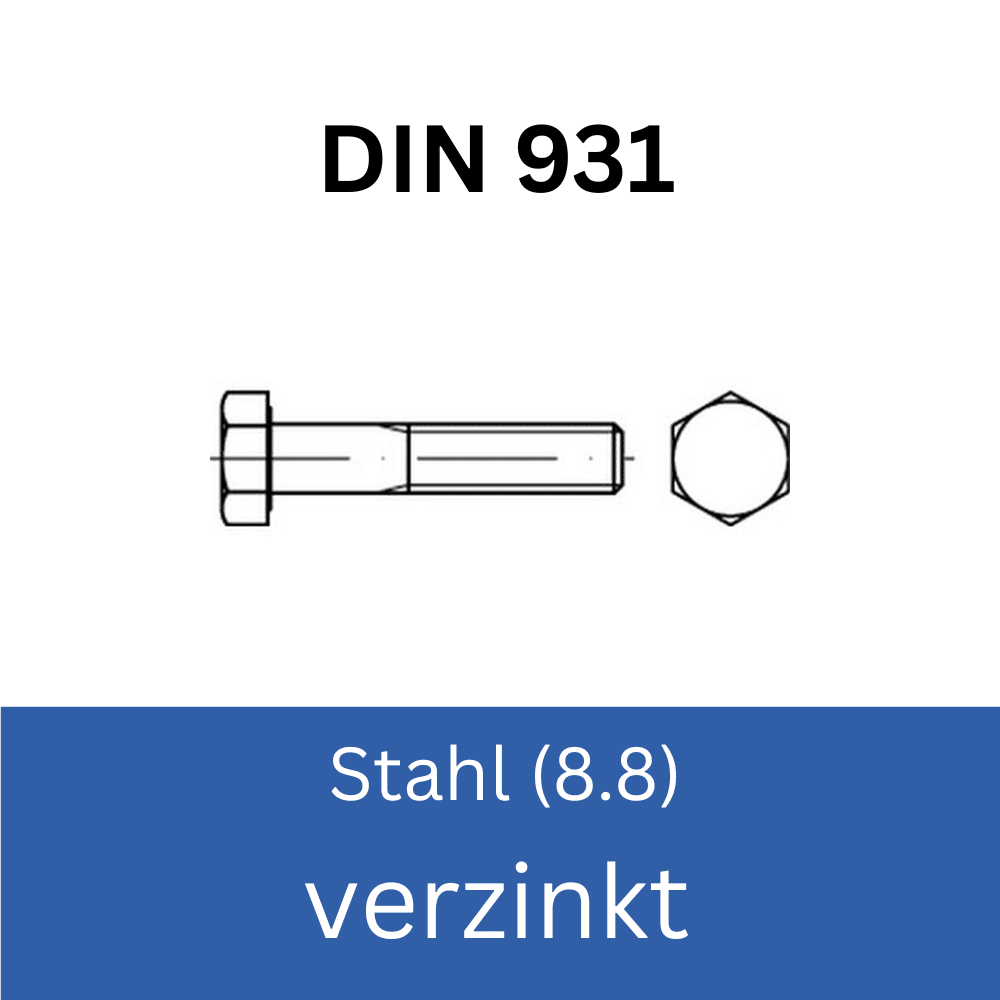

DIN 931 / ISO 4014 Sechskantschrauben mit Schaft: DIN 931 beziehungsweise ISO 4014 bezeichnet Sechskantschrauben mit Schaft und Teilgewinde. Der glatte Bereich kann durch das Klemmpaket geführt werden; die richtige Länge wird deshalb aus Bauteildicke, Scheiben, Mutterhöhe und erforderlichem Gewindeüberstand bestimmt.
Gewindeauslauf richtig positionieren
Bei einer gut abgestimmten Verbindung liegt der Schaft dort, wo er konstruktiv benötigt wird, und das Gewinde bietet genügend Eingriff für Mutter oder Innengewinde. Die Tabellenwerte b ändern sich abhängig von Nenndurchmesser und Schraubenlänge.
DIN 931 und ISO 4014 sind nicht in jedem Maß identisch. Insbesondere bei Ersatz und Serienumstellung Schlüsselweite, Kopfhöhe und Gewindelänge anhand der konkreten Ausführung vergleichen.
Alternative mit Gewinde bis Kopf
Wenn entlang einer größeren Länge Gewinde benötigt wird, führt die Auswahl zu DIN 933 / ISO 4017.
Ausführung sicher bestimmen?
Nennen Sie uns Norm, Abmessung, Werkstoff, Oberfläche und Einsatzfall. Wir unterstützen Sie bei der eindeutigen Auswahl.
