Beschreibung

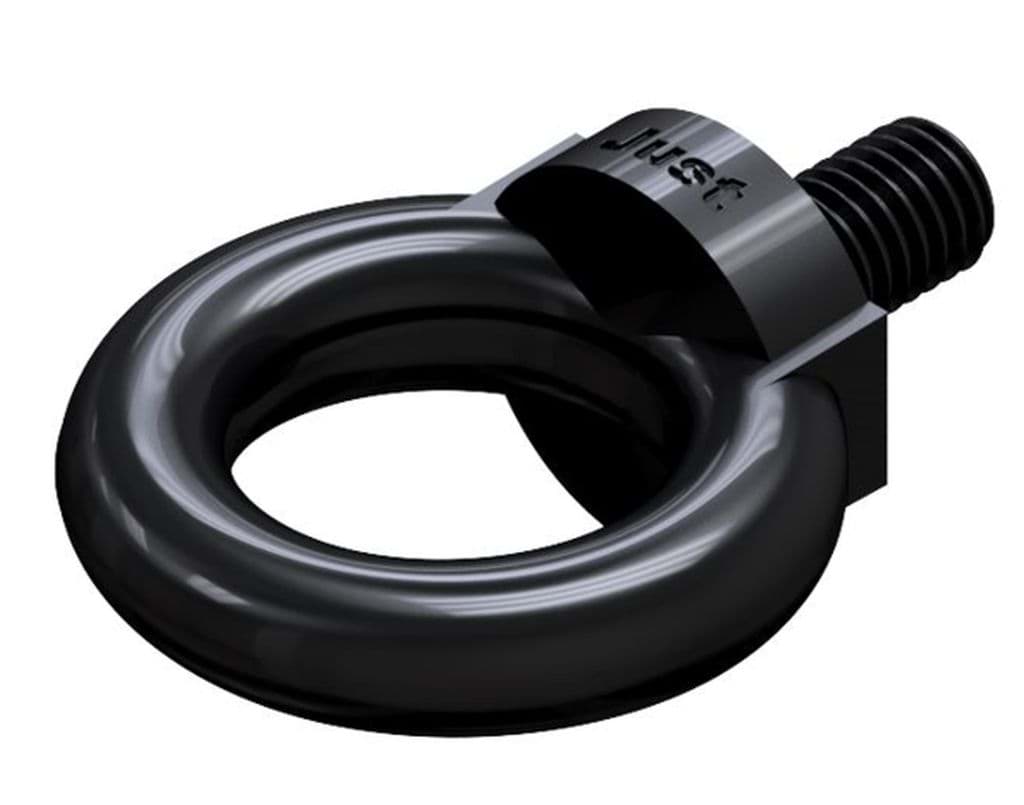

DIN 580 – Ringschrauben (C15 Stahl blank)
Ringschrauben nach DIN 580 aus C15 Stahl in blanker Ausführung sind zuverlässige Anschlagpunkte zum Heben, Transportieren und Sichern von Bauteilen. Sie werden direkt in das Gewinde eingeschraubt und sind sofort einsatzbereit. Jede Größe besitzt eine definierte WLL (Working Load Limit) nach Norm.
Eigenschaften
- Norm: DIN 580 – Ringschrauben
- Werkstoff: C15 Stahl (blank, unbeschichtet)
- Hohe Festigkeit bei axialer Zugbelastung
- Präzise WLL-Prägung auf jedem Ring
- Ideal für Montage, Maschinen- und Hebetechnik
Werkstoff & Oberfläche
C15 Stahl bietet eine hohe Festigkeit und Formstabilität bei moderatem Gewicht. Die Oberfläche ist blank (nicht verzinkt), wodurch diese Ausführung vor allem für trockene Innenräume geeignet ist. Für Außen- oder Feuchtbereiche empfiehlt sich die Variante verzinkt oder Edelstahl A2/A4.
Tragfähigkeit (WLL)
Die zulässigen Arbeitslasten (WLL) hängen von Nenngröße und Anschlagwinkel ab. Exakte Werte findest du in unserer Tragfähigkeitstabelle für Ringschrauben & Ringmuttern . Alle Angaben basieren auf den Sicherheitsfaktoren der DIN 580 und der Maschinenrichtlinie 2006/42/EG.
Montagehinweise
- Ringschraube vollständig eindrehen und plan aufliegen lassen.
- Keine Zwischenlagen oder Unterlegscheiben verwenden.
- Tragrichtung beachten: maximale Last bei axialem Zug (0°).
- Vor jedem Einsatz auf Korrosion, Risse oder Verformung prüfen.
- Nur Ringschrauben mit lesbarer WLL-Markierung verwenden.
Technische Daten
| Größe | WLL [kg] | Gewinde | Material | Oberfläche |
|---|---|---|---|---|
| M6 | 70 | M6 | C15 Stahl | blank |
| M8 | 140 | M8 | C15 Stahl | blank |
| M10 | 230 | M10 | C15 Stahl | blank |
| M12 | 340 | M12 | C15 Stahl | blank |
| M16 | 700 | M16 | C15 Stahl | blank |
Alle Werte gelten für senkrechten Zug (0°). Bei Schrägzug gelten Reduktionsfaktoren laut Tragfähigkeitstabelle.
DIN 580 Ringschrauben C15 Stahl blank – die robuste Lösung für Maschinenbau, Hebetechnik und Transport im Innenbereich.
