HV-Garnituren

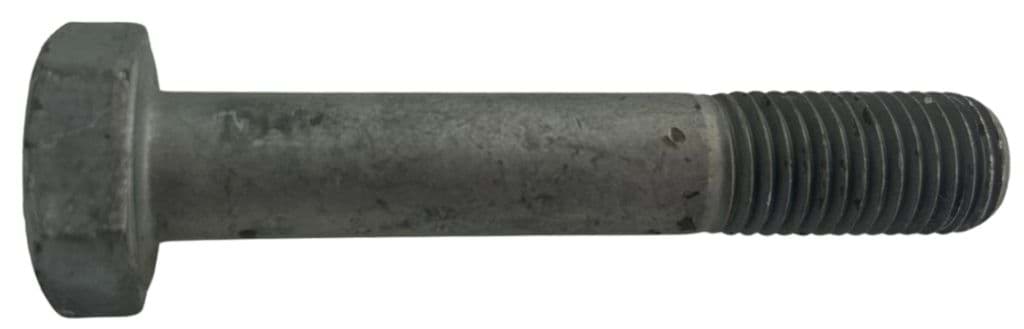

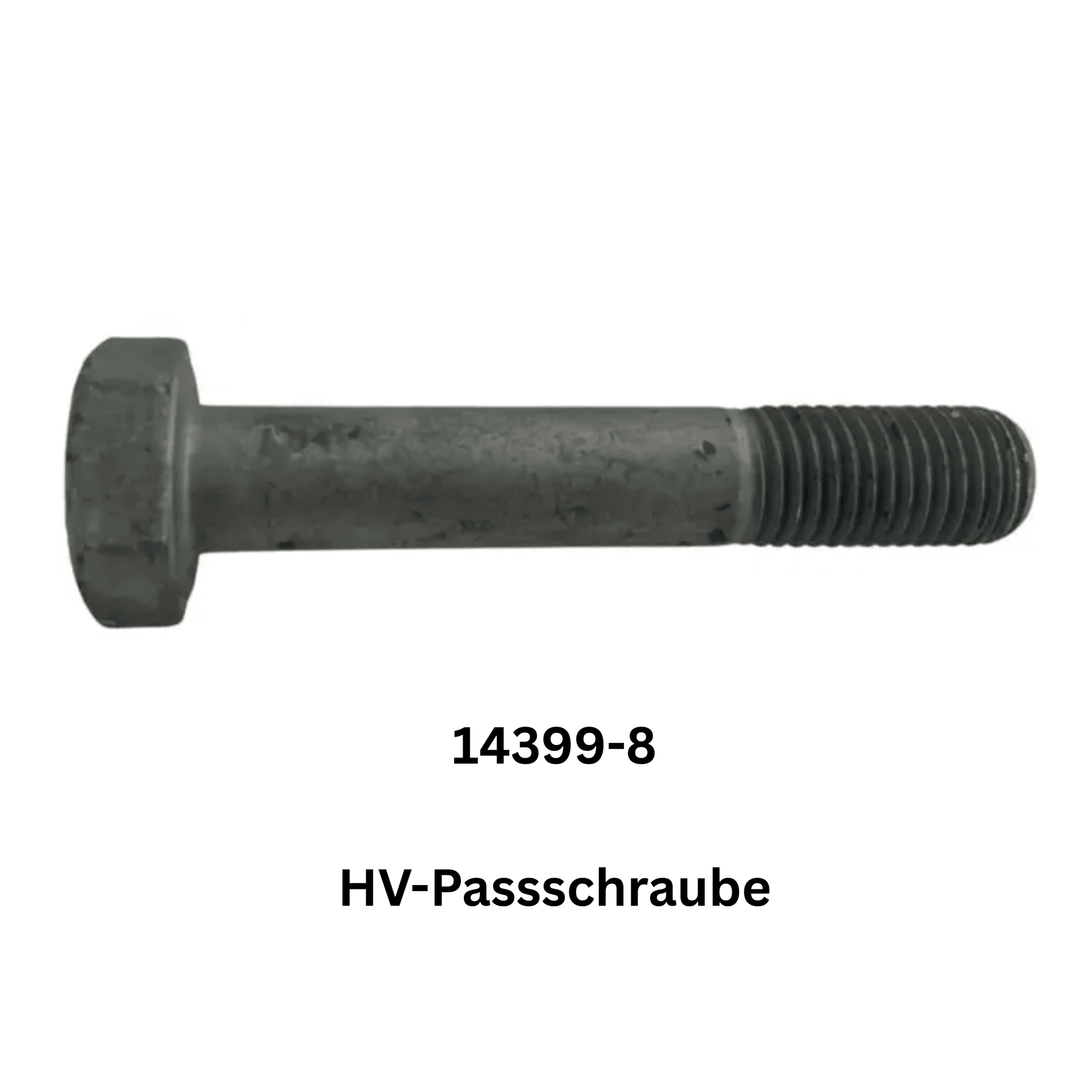

HV-Garnituren nach EN 14399 – Schraube, Mutter & Scheiben

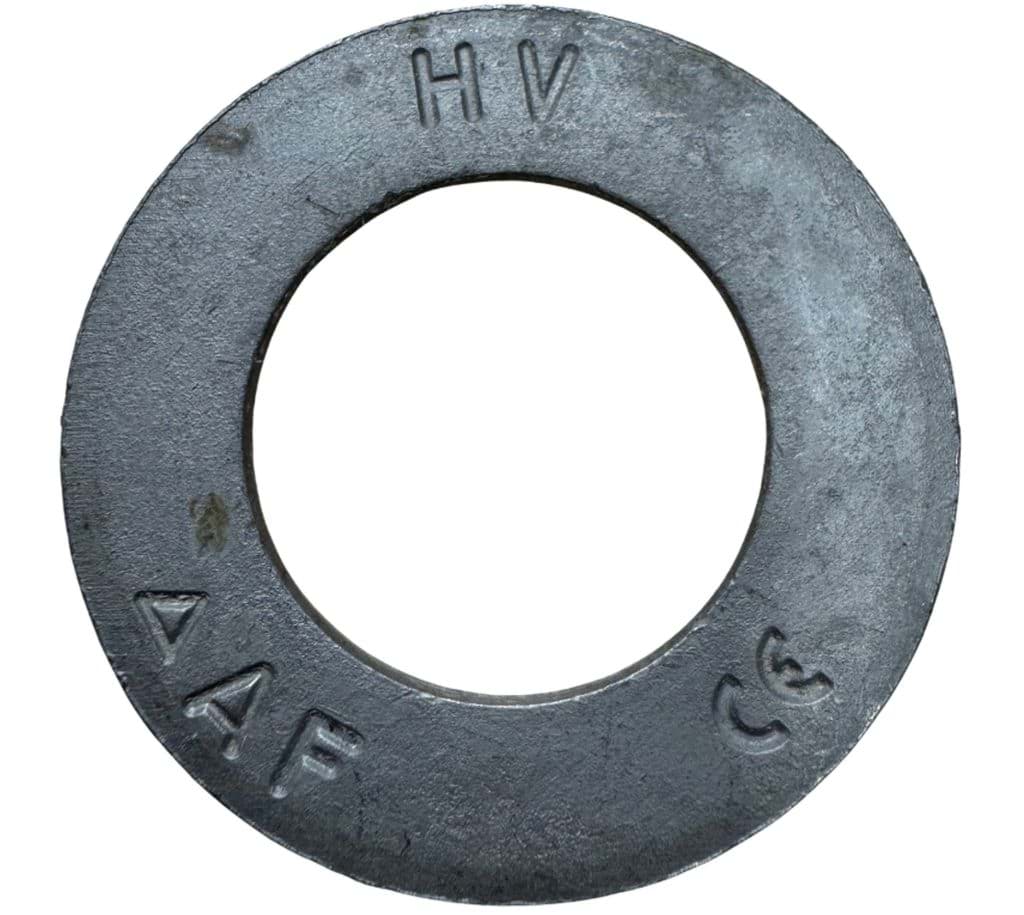

HV-Verbindungen werden ausschließlich als Garnitur eingesetzt: hochfeste Schraube, passende Mutter und zwei Scheiben (EN 14399-6). Nur die geprüfte Kombination gewährleistet Reibbeiwert, Vorspannkraft und Normkonformität nach EN 14399.

Schraubenlängen-Rechner (HV, DIN 6914 / EN 14399-4)

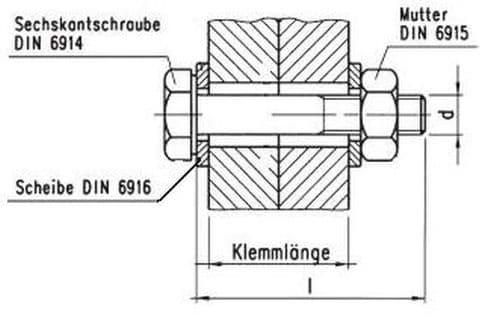

HV-Verbindung: Klemmlänge (ohne Scheiben) vs. Klemmpaket (mit Scheiben) — **Klemmlänge** = reine Bauteildicke zwischen Schraubenkopf und Mutter *ohne* Scheiben. **Klemmpaket** = Bauteil(e) *mit* beiden HV-Scheiben. In diesem Rechner ist immer die **Klemmlänge ohne Scheiben** einzugeben.

Bitte Klemmlänge eingeben und „Vorschläge anzeigen“ klicken.

Wichtig: HV-Schrauben werden ausschließlich als Garnitur (Schraube, Mutter, zwei Scheiben) nach EN 14399 eingesetzt. Ergebnisse sind Richtwerte und ersetzen nicht die Montage-/Bemessungsanleitung.

📄 HV-Schrauben Klemmlänge (PDF) öffnen

Highlights

Komplette Garnitur nach EN 14399 (-1/-4/-6)
Für vorgespannten Stahlbau (HV) – hohe Betriebssicherheit
Abgestimmte Reibpaarung für reproduzierbare Vorspannkräfte
Klar definierte Klemmlängen, randnahe Anwendungen möglich

Material & Oberfläche

Korrosionsschutz durch Feuerverzinken: Durch das Feuerverzinken wird ein sehr guter, hochwertiger Korrosionsschutz erreicht – auch in aggressiver Atmosphäre. Eine mit dem Grundmaterial legierte Zinkschicht von 50–70 µm stellt die Funktionsfähigkeit der Schraubverbindung je nach Angriffsmedien über viele Jahre sicher.

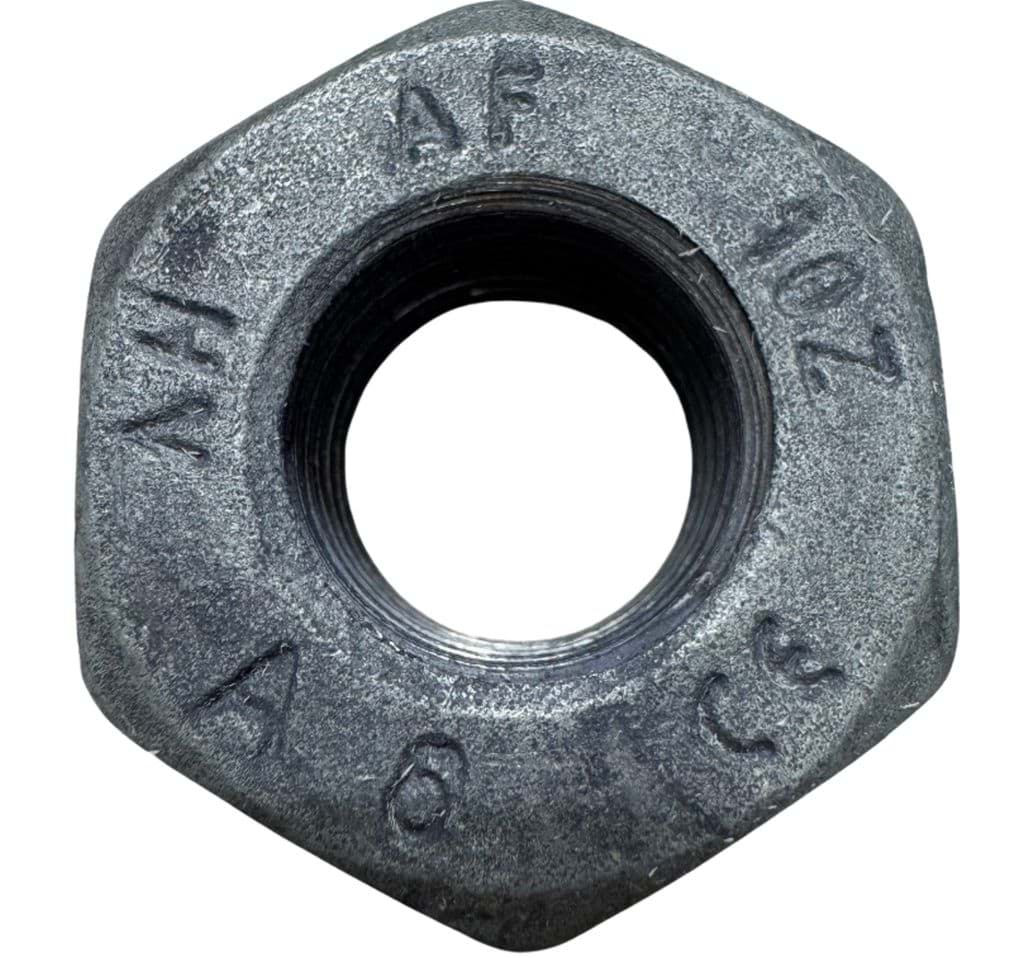

Die Verzinkung erfolgt auf Basis wissenschaftlicher Erkenntnisse und langjähriger Erfahrung unter definierten Bedingungen gemäß den Herstellungsrichtlinien des Deutschen Schraubenverbands sowie des Gemeinschaftsausschusses Verzinken. Feuerverzinkte und vergütungsschwarze HV-Muttern sind mit spezieller Langzeit-Schmierung versehen und satzweise einbaufertig geprüft; sie erfüllen im gelieferten Zustand die Vorgaben für Vorspannkraft und Anziehmoment (z. B. nach DIN 18800-7:2008-11).

🏗️

Einsatzbereiche

Tragende Stahlbauverbindungen (Brücken, Hallen, Rahmenknoten)
Reib-/Gleit- und Lochleibungsverbindungen mit definierter Vorspannung
Montagen mit dokumentierter Klemmlänge und Montagekontrolle

✅

Qualität & Normen

Garniturprüfung & Konformität nach EN 14399
Keine Mischverwendung verschiedener Hersteller/Garnituren
Montage nach Vorgabe (Anziehverfahren, Markierung, Kontrolle)

Arbeitshilfe HV-Verbindungen

Kompakt: Bemessungskategorien, Rand-/Lochabstände, Klemmlängen, Vorspannkräfte & Anziehverfahren, Weiterdrehwinkel u. v. m.

PDF herunterladen (Arbeitshilfe)

📑
1 · Kategorien & Nachweise
EN 1993-1-8 / EN 1090-2 / EN 14399
📏
2 · Rand- & Lochabstände
e₁, e₂, p₁, p₂
🧮
3 · Vorspannkräfte F_p,c, Voranziehmoment, Weiterdrehwinkel
Kombiniertes Verfahren
🔧
4 · Stufenweises Anziehen
Kombiniertes / modifiziertes Verfahren
🛠️
5 · Anziehdrehmomente je Verfahren
🔁
6 · Erforderlicher Weiterdrehwinkel θ_MKV
📐

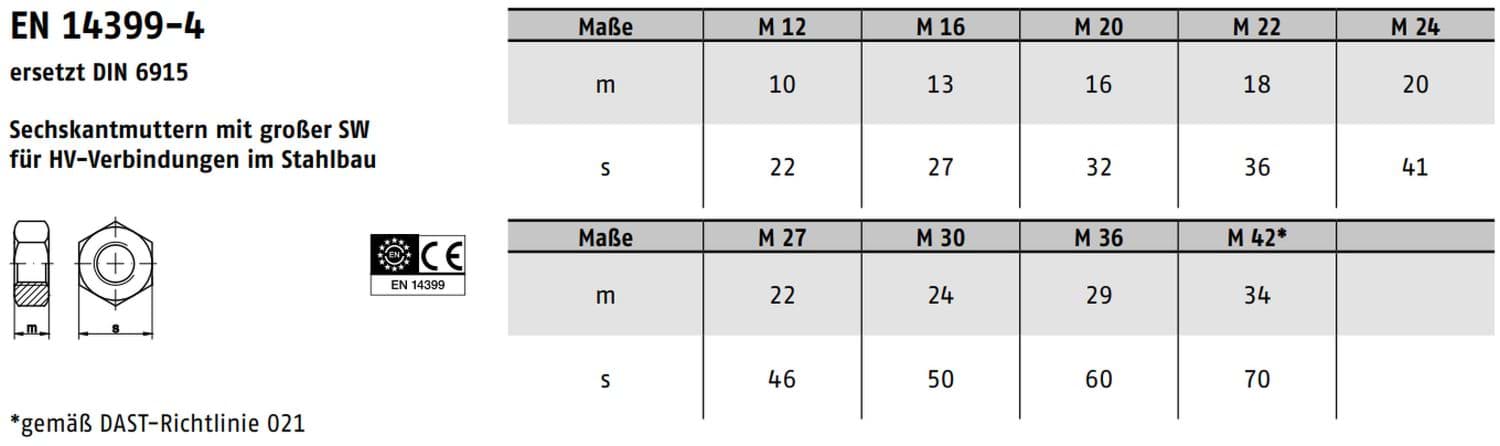

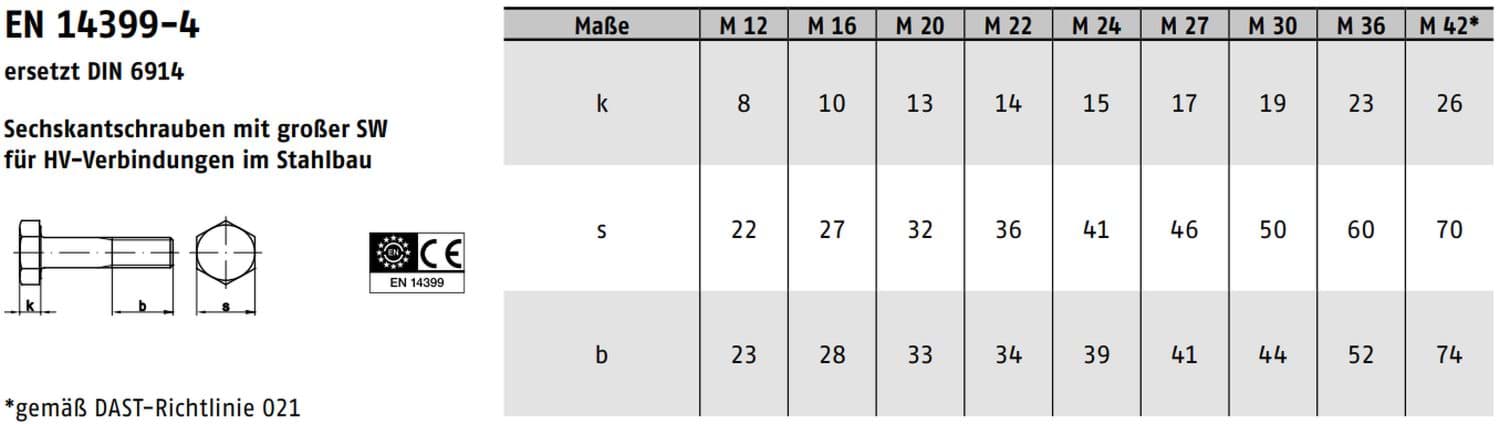

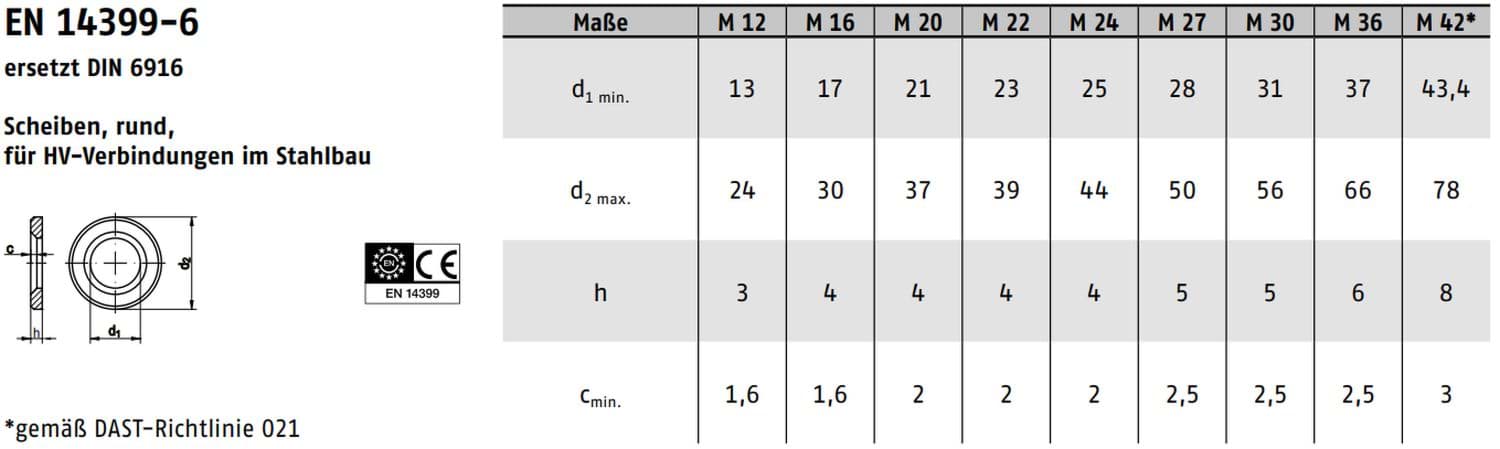

8 · Abmessungen & Klemmlängen
HV/HVP – Tabellen & Rechner
🧷
9/12/13/16 · Lochleibungstragfähigkeit F_b,Rd
verschiedene Fälle
✂️
10/14 · Abschertragfähigkeit F_v,Rd
je Scherfuge
⛓️
11/15 · Zugtragfähigkeit F_t,Rd
🧱
17 · Durchstanzwiderstand B_p,Rd
z. B. S235/S275/S355
🧲
18 · Gleitwiderstand F_s,Rd

FAQ – schnelle Entscheidungshilfe

Was ist eine HV-Garnitur?

Eine geprüfte Einheit aus hochfester Schraube, passender Mutter und zwei Scheiben nach EN 14399. Nur das Set stellt die vorgegebenen Reibwerte und Vorspannkräfte sicher.

Warum werden HV-Schrauben nur als Garnitur verkauft?

Das Mischen fremder Komponenten verändert Reibwerte und Vorspannkraft. Nur die geprüfte Garnitur ist normkonform und sicher.

Wie bestimme ich die Klemmlänge korrekt?

Klemmlänge = Summe aller Bauteildicken zwischen Schraubenkopf und Mutter inklusive beider HV-Scheiben sowie eventueller Beschichtungen/Toleranzen.

Wie nutze ich den Rechner?

Geben Sie die Klemmlänge (mm) ein, optional eine Toleranz und wählen Sie – falls gewünscht – den Durchmesser (z. B. M16). Anschließend „Vorschläge anzeigen“.
