Beschreibung

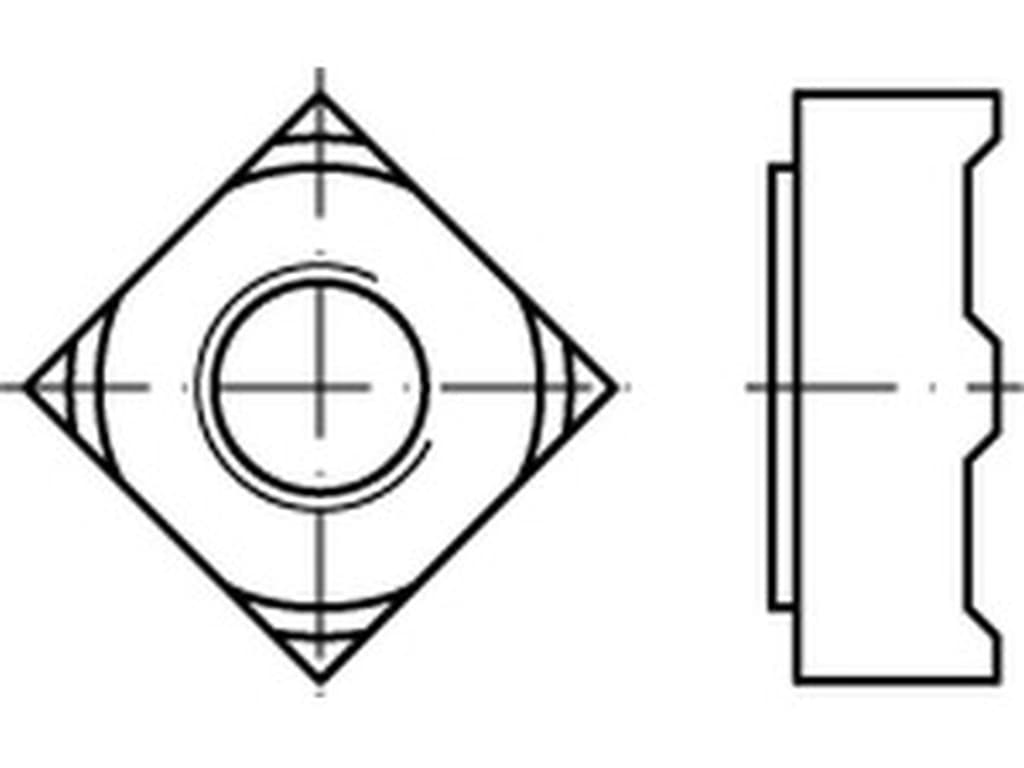

DIN 928 – 4-Kant-Schweißmuttern (Stahl blank)
Vierkant-Schweißmuttern nach DIN 928 aus C15 Stahl (blank) dienen als Anschweißgewinde für Metall- und Maschinenbau. Sie bieten eine stabile, plane Auflagefläche und lassen sich direkt auf das Werkstück aufschweißen. Ideal für dünnwandige Bleche, Gestelle oder Maschinenteile, bei denen kein Durchgangsloch möglich ist.
Eigenschaften
- Norm: DIN 928 – Vierkant-Schweißmuttern
- Form: quadratisch, plan
- Werkstoff: C15 Stahl (blank, unbeschichtet)
- Direkt anschweißbar (MAG / WIG / Punkt)
- Hohe Gewindefestigkeit und Schertragfähigkeit
Werkstoff & Oberfläche
C15 Stahl blank ist unbehandelt und eignet sich ideal für Bauteile, die nach dem Schweißen verzinkt oder lackiert werden. Die blanke Oberfläche gewährleistet optimale Schweißeigenschaften und eine sichere Verbindung zum Grundmaterial. Für korrosionsgefährdete Anwendungen sind Varianten in verzinkter oder Edelstahl-Ausführung erhältlich.
Typische Anwendungen
- Blechverbindungen im Fahrzeug- oder Maschinenbau
- Rahmen- und Gestellbau
- Vorrichtungs- und Werkzeugbau
- Gehäuse, Halterungen und Verkleidungen
Montagehinweise
- Muttern sauber und fettfrei halten – nur auf blankem Material schweißen.
- Bei dünnen Blechen Stromstärke anpassen, um Durchbrennen zu vermeiden.
- Schweißpunkte gleichmäßig setzen, um Verzug zu vermeiden.
- Nach dem Schweißen ggf. verzinken oder beschichten, um Korrosionsschutz herzustellen.

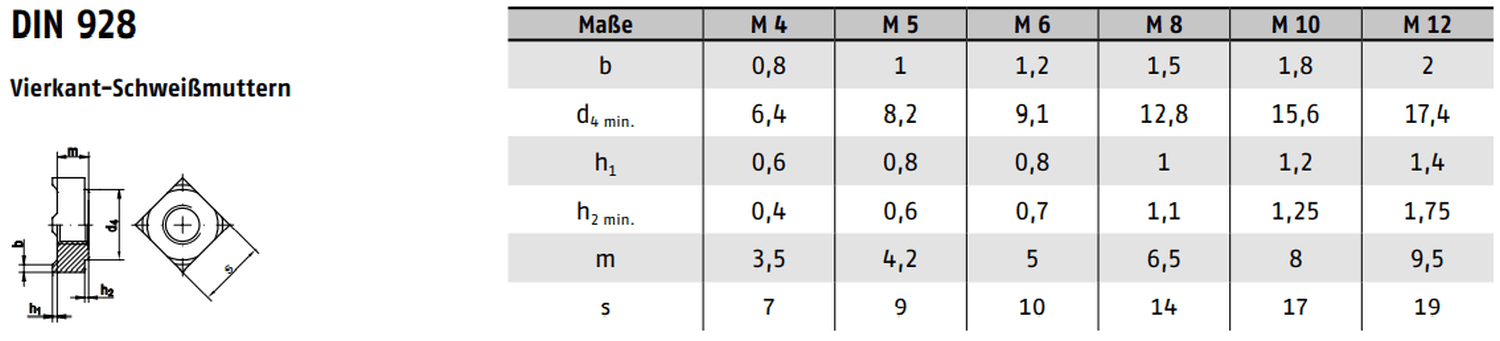

Technische Daten (Beispielgrößen)
| Gewinde | Kantenlänge [mm] | Höhe [mm] | Material | Oberfläche |
|---|---|---|---|---|
| M4 | 7 | 3,5 | C15 Stahl | blank |
| M5 | 8 | 4 | C15 Stahl | blank |
| M6 | 10 | 5 | C15 Stahl | blank |
| M8 | 13 | 6,5 | C15 Stahl | blank |
| M10 | 17 | 8 | C15 Stahl | blank |
DIN 928 Schweißmuttern Stahl blank – ideal für Schweißkonstruktionen, Vorrichtungsbau und Maschinenrahmen. Robuste, präzise Gewindesitze für dauerhaft sichere Verbindungen.
