Beschreibung

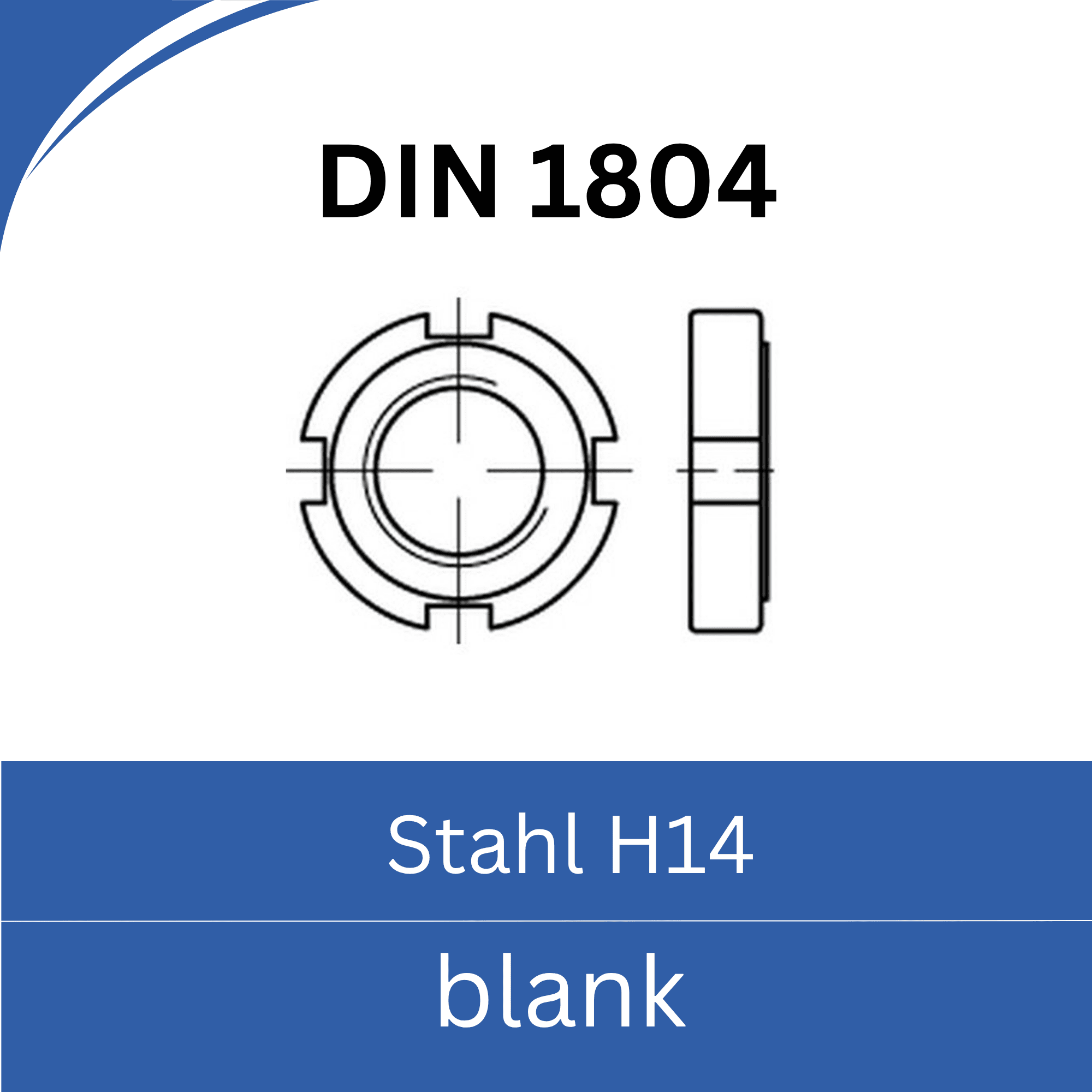

DIN 1804 – Nutmuttern mit Feingewinde (Stahl H14 – blank)
Nutmuttern nach DIN 1804 aus Stahl H14 – blank sind präzise Verbindungselemente zur axialen Befestigung und Sicherung von Wälzlagern, Hülsen und Ringen auf Wellen und Spindeln. Sie besitzen ein metrisches Feingewinde und werden mit einem Hakenschlüssel nach DIN 1810 Form B angezogen.
Nutmuttern aus Stahl H14 zeichnen sich durch ihre hohe Zugfestigkeit und Maßgenauigkeit aus. Sie sind ideal geeignet für Anwendungen mit hohen Axiallasten, bei denen eine sichere, spielfreie Verbindung gefordert ist. Die blanke Oberfläche erlaubt eine individuelle Nachbehandlung, beispielsweise Beschichtung oder Verzinkung.
Eigenschaften
- Norm: DIN 1804
- Werkstoff: Stahl H14
- Oberfläche: blank
- Gewinde: metrisches Feingewinde
- Schlüsselaufnahme: Nuten für Hakenschlüssel DIN 1810
- Form: zylindrisch mit Mehrfachnut
Funktion & Anwendung
Nutmuttern nach DIN 1804 dienen der axialen Sicherung von Lagern, Hülsen und Buchsen auf Wellen. Dank des Feingewindes lassen sich Vorspannkräfte exakt einstellen. Besonders im Präzisionsmaschinenbau und in Spindel- sowie Antriebssystemen kommen diese Muttern häufig zum Einsatz.
Vorteile
- Hohe Festigkeit durch Werkstoff H14
- Feingewinde für präzise Justage
- Wiederverwendbar und verschleißarm
- Exakte Rundlauf- und Passgenauigkeit
- Kompatibel mit Hakenschlüsseln nach DIN 1810 Form B
Typische Einsatzbereiche
- Maschinen- und Anlagenbau
- Werkzeug- und Vorrichtungsbau
- Lagertechnik und Spindelmontage
- Feinmechanik und Antriebstechnik
- Hydrauliksysteme

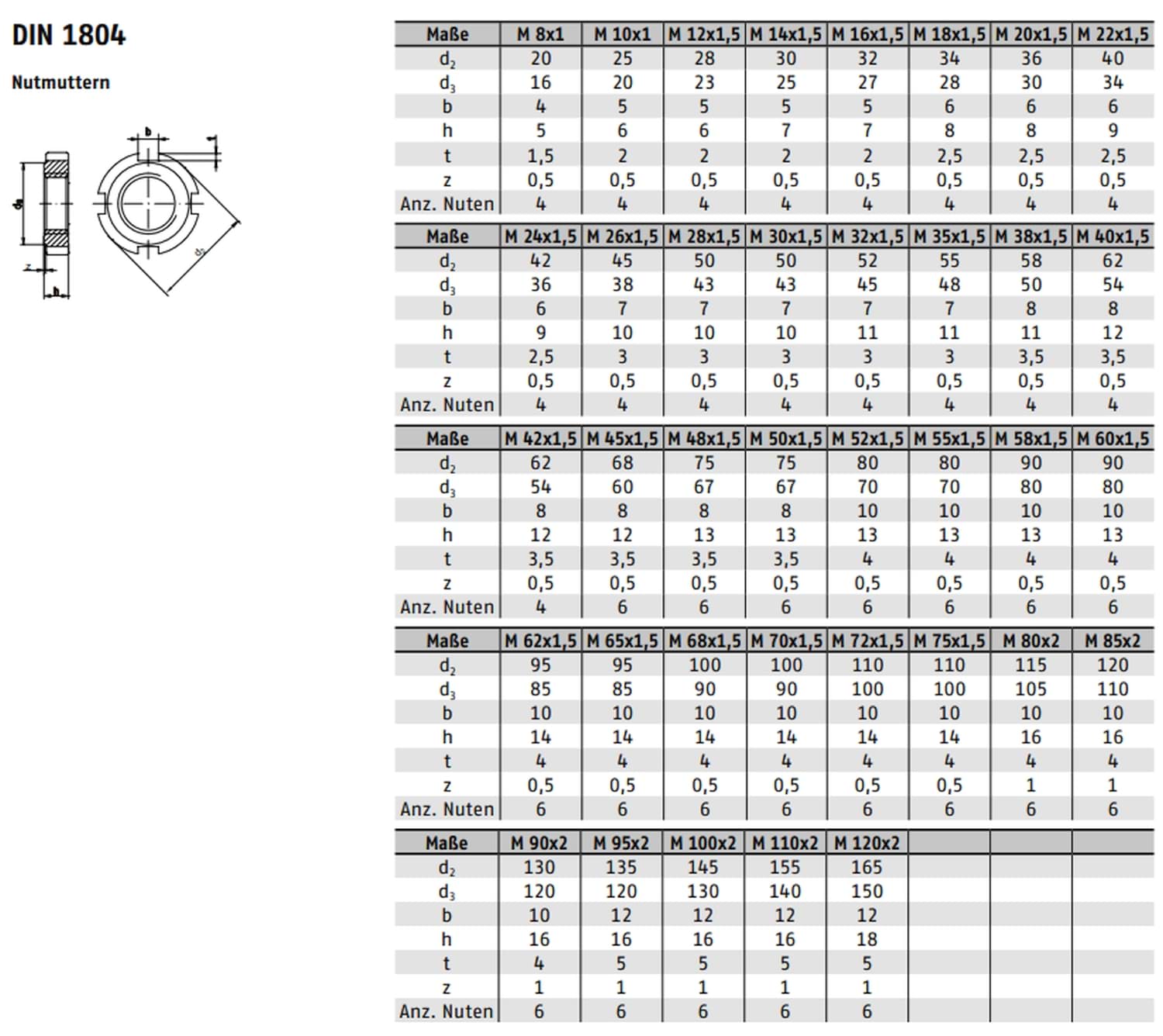

Technische Daten (Beispielwerte)
| Gewinde | Außendurchmesser [mm] | Höhe [mm] | Nutbreite [mm] | Schlüsselgröße | Material |
|---|---|---|---|---|---|
| M12×1 | 22 | 6 | 2 | HS12 | Stahl H14 |
| M24×1,5 | 38 | 9 | 3 | HS24 | Stahl H14 |
| M36×2 | 54 | 11 | 3,5 | HS36 | Stahl H14 |
| M60×2 | 86 | 14 | 4,5 | HS60 | Stahl H14 |
DIN 1804 Nutmuttern mit Feingewinde (Stahl H14 – blank) – robust, präzise und ideal für Anwendungen mit hohen Axiallasten.

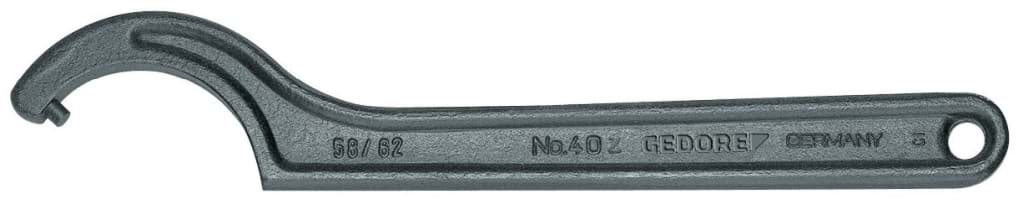

Passendes Werkzeug
DIN 1804 Nutmuttern mit Feingewinde (Stahl H14 – blank) – gefertigt für hohe Präzision und Belastbarkeit im Maschinenbau.
