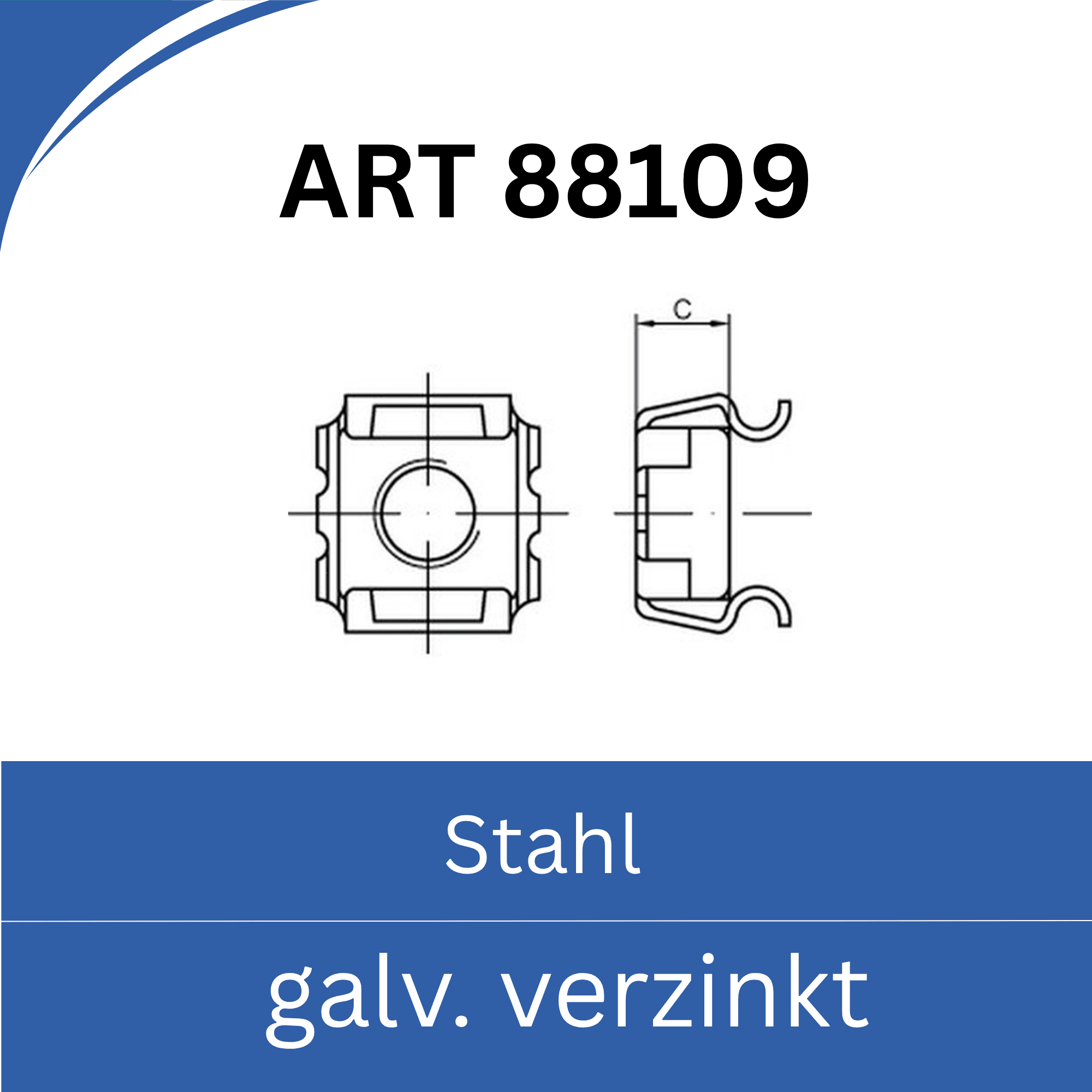

ART 88109 – Käfigmuttern (Stahl verzinkt)
Käfigmuttern nach ART 88109 bestehen aus einer Vierkantmutter, die in einem federnden Metallkäfig gehalten wird. Sie ermöglichen eine einfache, wiederlösbare Befestigung in 19"-Racks, Schaltschränken oder Profilrahmen. Durch die galvanische Verzinkung sind sie langlebig, korrosionsgeschützt und robust im täglichen Einsatz.
Eigenschaften
- Artikel: ART 88109 – Käfigmutter
- Werkstoff: Stahl
- Oberfläche: galvanisch verzinkt
- Mit Vierkantmutter im Federkäfig
- Werkzeuglos einsetzbar in Blech- oder Profilaussparungen
- Korrosionsgeschützt für langlebigen Einsatz
Funktion & Anwendung
Käfigmuttern werden in quadratische Ausstanzungen eingesetzt, wobei sich die Federlaschen des Käfigs elastisch zusammendrücken und die Mutter sicher hinter der Blechkante einrasten. Anschließend kann eine Schraube mit metrischem Gewinde eingeschraubt werden. So entsteht eine flexible, lösbare Verbindung, ideal für IT-Racks und Schaltschrankgehäuse.
Vorteile
- Einfache und schnelle Montage ohne Spezialwerkzeug
- Dämpft Vibrationen und Spannungen beim Schrauben
- Korrosionsbeständig dank galvanischer Verzinkung
- Ermöglicht häufige Montage- und Demontagevorgänge
Anwendungsbereiche
- 19"-Racks & Serverschränke
- Schaltschränke & Verteilerschränke
- Maschinen- und Anlagenbau
- Montageschienen, Gehäuse & Blechkonstruktionen
Technische Daten (Beispielgrößen)
| Gewinde | Für Plattenstärke [mm] | Käfigmaß [mm] | Material | Oberfläche |
|---|---|---|---|---|
| M5 | 1,5 – 2,5 | 9,5 × 9,5 | Stahl | verzinkt |
| M6 | 1,5 – 2,5 | 9,5 × 9,5 | Stahl | verzinkt |
| M8 | 2,0 – 3,0 | 12 × 12 | Stahl | verzinkt |
ART 88109 Käfigmuttern sind die Standardlösung für den Einbau von Geräten und Komponenten in 19"-Schränken und Gestellen nach IEC-Norm.
ART 88109 Käfigmuttern (Stahl verzinkt) – robuste, korrosionsbeständige Vierkantmuttern im Federkäfig für variable Befestigungslösungen in Racks und Schaltschränken.
