Eigenschaften

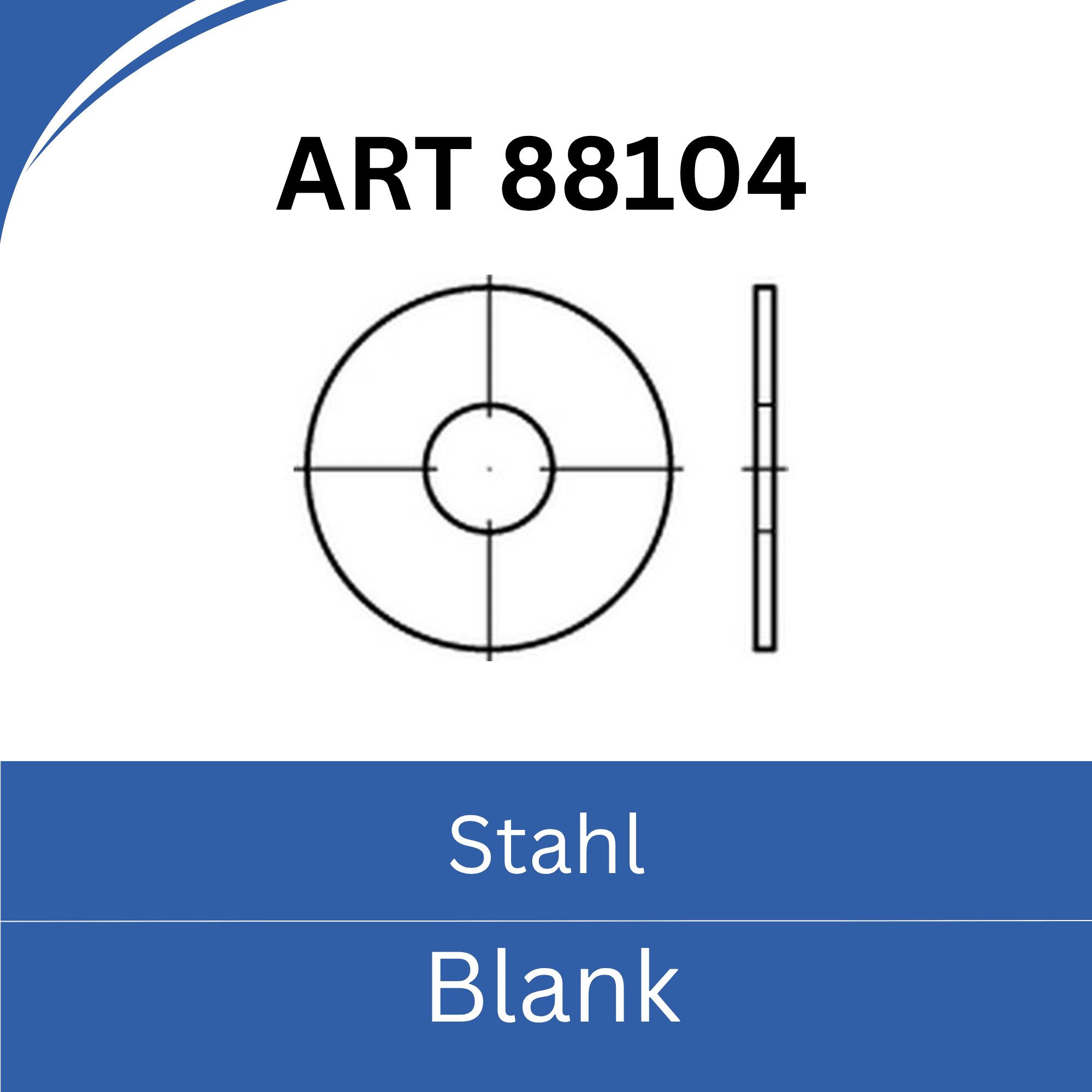

• Artikel: ART 88104
• Bauteil: Kotflügelscheibe mit großem Außendurchmesser
• Werkstoff: Stahl
• Oberfläche / Ausführung: blank
• Typische technische Stärke: sehr große Auflagefläche und reduzierte Flächenpressung

Werkstoff & Oberfläche

Unlegierter Stahl in blanker Ausführung ist mechanisch belastbar und besonders wirtschaftlich. Die Kotflügelscheiben sind für trockene Innenbereiche oder für Baugruppen vorgesehen, die nachträglich beschichtet werden.

Funktion & Aufbau

Kotflügelscheiben zeichnen sich durch einen im Verhältnis zur Schraubengröße sehr großen Außendurchmesser aus. Dadurch wird die Flächenpressung unter dem Schraubenkopf oder der Mutter deutlich reduziert und das Bauteil geschont. Sie eignen sich ideal für dünne Bleche, Weichmaterialien und großflächige Abdeckungen, wie sie im Karosserie- und Fahrzeugbau auftreten.

Anwendungsbereiche

Verwendet im allgemeinen Maschinen-, Vorrichtungs- und Karosseriebau, in Werkstätten, bei Prüf- und Montageaufbauten sowie überall dort, wo eine große Auflagefläche benötigt wird und kein unmittelbarer Korrosionsschutz erforderlich ist.

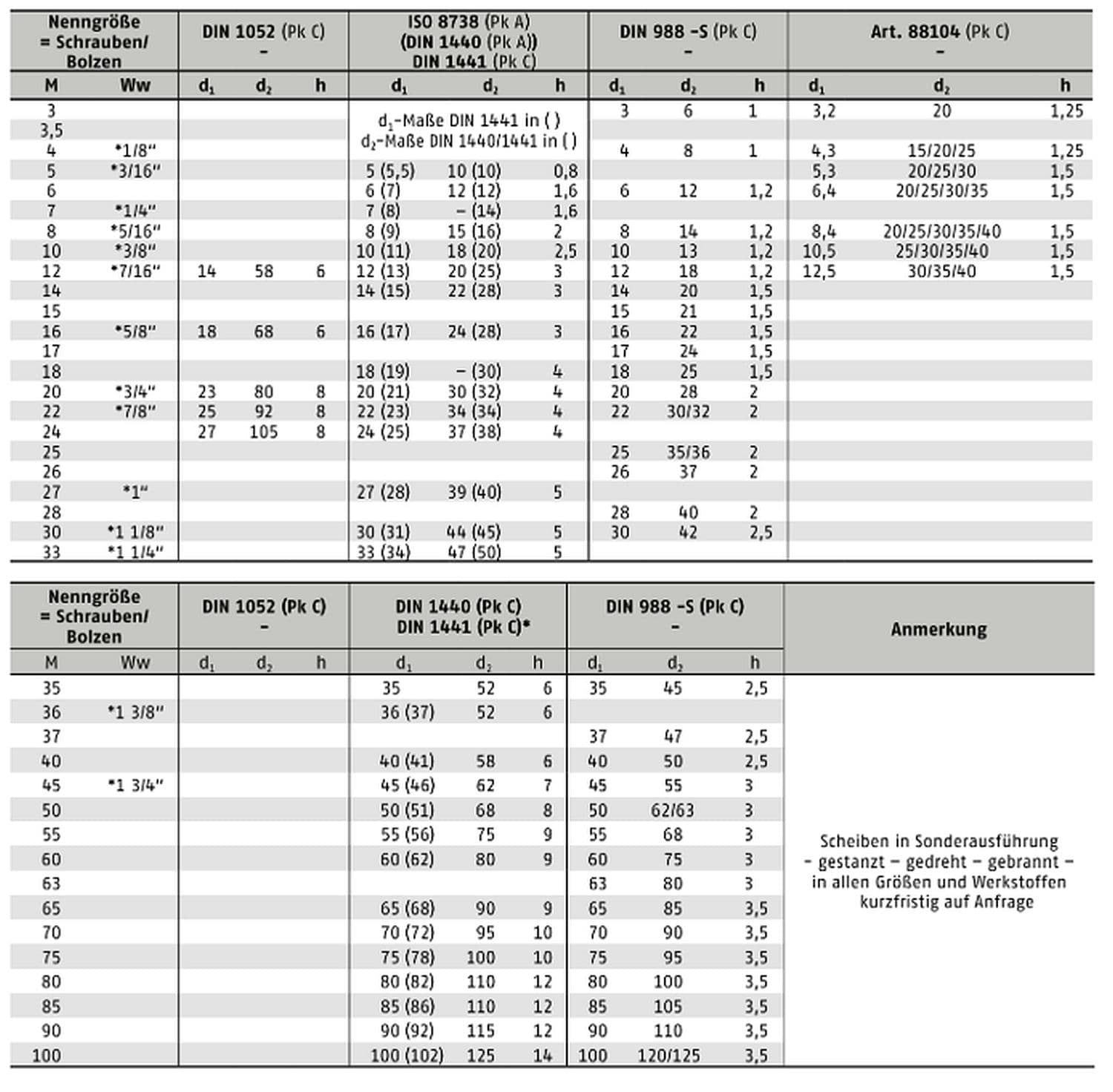

Nicht genormte Abmessungen & Qualität

Kotflügelscheiben wie ART 88104 sind in der Regel nicht durch eine DIN-Norm wie DIN 125 festgelegt. Während DIN 125 Unterlegscheiben einen definierten, genormten Außendurchmesser besitzen, werden Kotflügelscheiben mit verschiedenen Außendurchmessern angeboten, um die Auflagefläche gezielt an die jeweilige Anwendung anzupassen.
