Eigenschaften

• Norm: DIN 7985
• Bauform: Linsenkopf mit flacher Wölbung
• Werkstoff: Stahl blank
• Oberfläche / Ausführung: blank
• Antrieb: Kreuzschlitz PH (Phillips)

Werkstoff & Oberfläche

Stahl blank bietet eine hohe Festigkeit und ist besonders wirtschaftlich. Die blanke Ausführung eignet sich vor allem für trockene Innenbereiche oder für Bauteile, die nachträglich beschichtet werden.

Funktion & Aufbau

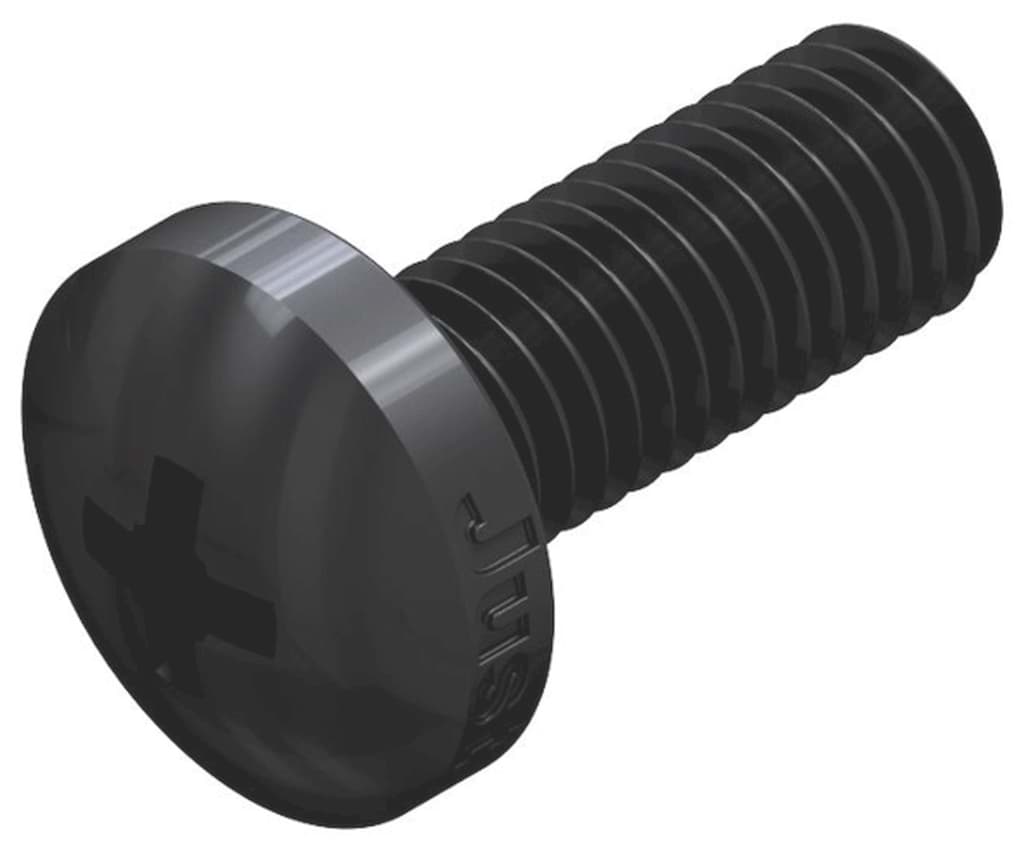

Die Linsenkopfschraube nach DIN 7985 besitzt einen flach gewölbten Kopf mit relativ großem Auflagebereich und einem dazugehörigen Kreuz- oder Innensternantrieb. Die Kopfform schließt optisch sauber ab und verringert die Verletzungsgefahr durch hervorstehende Kanten. Je nach Antrieb (PH, PZ oder TX) wird das Drehmoment sicher übertragen und ein gutes Schraubverhalten auch bei Serienmontagen erreicht.

Anwendungsbereiche

Eingesetzt in Maschinen, Gehäusen, Verkleidungen und Innenausbauten, bei denen eine flache, optisch ansprechende Kopfkontur und ein schneller Kreuzschlitzantrieb gewünscht sind.

Norm & Qualität

DIN 7985 definiert Form, Kopfhöhen, Kopfdurchmesser, Gewindelängen und Toleranzen von Linsenkopfschrauben mit metrischem Gewinde und Kreuz- bzw. Innensternantrieb. Durch die genormten Maße sind Schrauben verschiedener Hersteller austauschbar und ermöglichen reproduzierbare Montagebedingungen.
