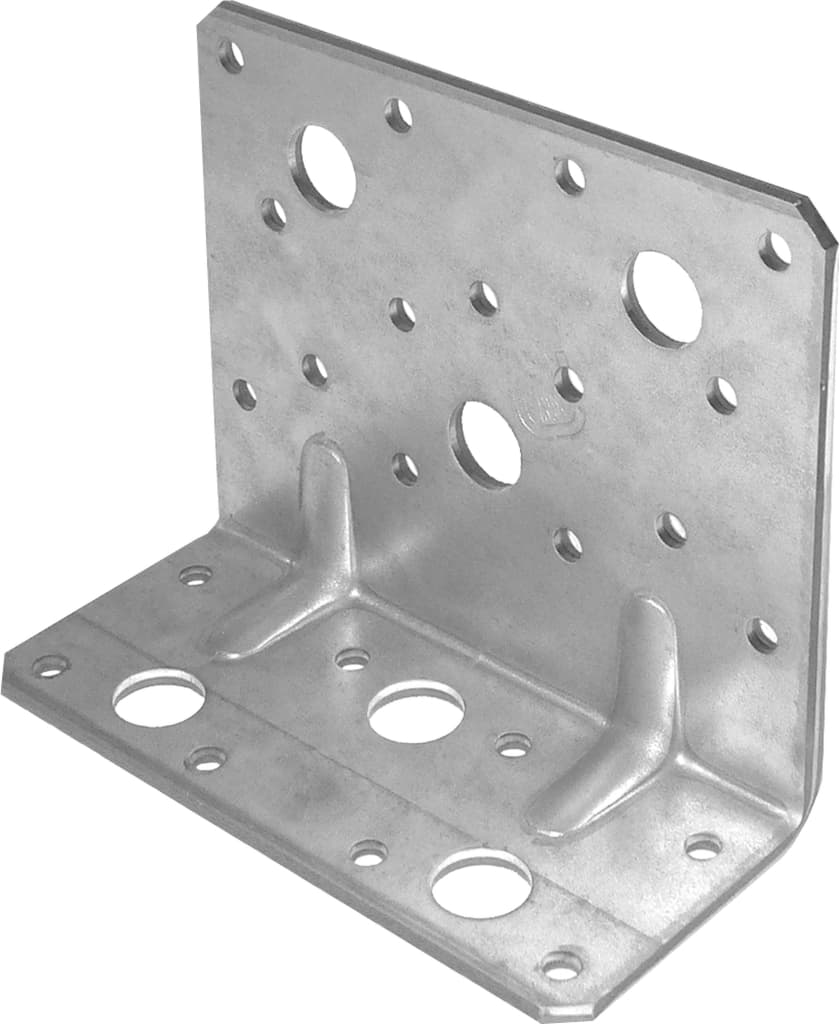

Eigenschaften

• Produktart: Winkelverbinder
• Typ: 110
• Abmessungen: 110 × 90 × 50 mm
• Materialstärke: 3,0 mm
• Werkstoff: Stahl S 250 GD
• Oberfläche: verzinkt Z 275

Werkstoff & Oberfläche

Der Winkelverbinder wird aus Stahl S 250 GD gefertigt und gemäß DIN EN 10346 verzinkt. Die Zinkauflage Z 275 schützt zuverlässig vor Korrosion und ist für den Einsatz im Innenbereich sowie in geschützten Außenbereichen geeignet.

Funktion & Aufbau

Durch die verlängerte Schenkellänge bietet der Typ 110 eine vergrößerte Auflagefläche und ermöglicht die sichere Ableitung höherer Kräfte. Die Lochung ist für eine normgerechte Verschraubung ausgelegt und unterstützt eine form- und kraftschlüssige Verbindung.

Anwendungsbereiche

Eingesetzt wird der GH Winkelverbinder Typ 110 im konstruktiven Holzbau, beispielsweise bei Balkenanschlüssen, Rahmenkonstruktionen, Pfostenverbindungen sowie bei Holz/Beton-Anschlüssen mit erhöhtem Lastniveau.

Zulassung & Qualität

Der Winkelverbinder verfügt über eine ETA-Zulassung (ETA-09/0322) und erfüllt damit die Anforderungen an tragende Verbindungen. Die Fertigung erfolgt in Deutschland und steht für konstante Qualität und Maßhaltigkeit.
