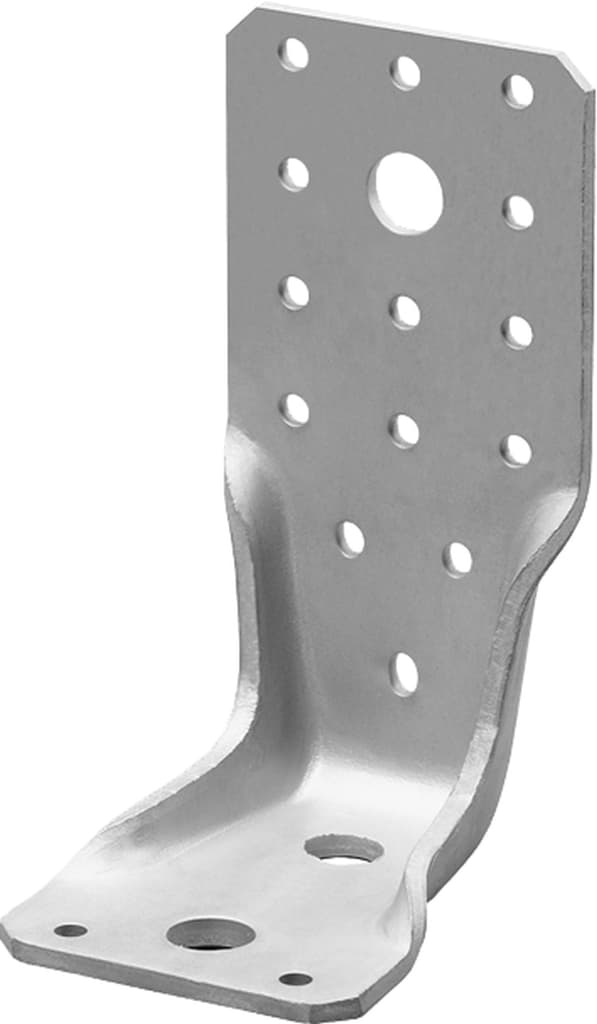

Eigenschaften

• Produktart: Winkelverbinder
• Typ: KR GreenLine
• Lochung: Rundloch
• Materialstärke: 3,0 mm
• Werkstoff: Stahl S 250 GD
• Typische technische Stärke: formschlüssige Verbindung bei reduziertem Materialeinsatz

Werkstoff & Oberfläche

Der Winkelverbinder wird aus Stahl S 250 GD gefertigt und gemäß DIN EN 10346 mit einer Verzinkung Z 275 versehen. Die Oberfläche bietet zuverlässigen Korrosionsschutz und eignet sich für den Einsatz im Innenbereich sowie in geschützten Außenbereichen.

Funktion & Aufbau

Die Rundlochung sorgt für eine starre, positionsfeste Befestigung ohne Verschiebemöglichkeit. Dadurch ist der Winkelverbinder ideal für statisch definierte Holz/Beton-Anschlüsse, bei denen eine exakte Lage des Bauteils erforderlich ist.

Anwendungsbereiche

Eingesetzt wird der GH Winkelverbinder Typ KR GreenLine Rundloch bei Holz/Beton-Verbindungen im konstruktiven Holzbau, z. B. bei Schwellen-, Stützen- und Rahmenanschlüssen mit mittleren bis höheren Lasten.

Zulassung & Qualität

Der Winkelverbinder verfügt über eine ETA-Zulassung (ETA-09/0324) und erfüllt die Anforderungen an tragende Holz/Beton-Verbindungen. Die GreenLine-Ausführung steht für eine materialeffiziente, wirtschaftliche Lösung bei geprüfter Sicherheit.

Ausführungen

Der Winkelverbinder Typ KR GreenLine Rundloch ist in mehreren Höhenvarianten erhältlich, jeweils mit 3,0 mm Materialstärke:

• 95 mm Höhe
• 135 mm Höhe
• 285 mm Höhe
