Eigenschaften

• Produktart: Winkelverbinder
• Typ: KR GreenLine
• Lochung: Langloch
• Materialstärke: 3,0 mm
• Werkstoff: Stahl S 250 GD
• Typische technische Stärke: tragfähig mit Justiermöglichkeit

Werkstoff & Oberfläche

Der Winkelverbinder wird aus Stahl S 250 GD gefertigt und gemäß DIN EN 10346 mit einer Verzinkung Z 275 versehen. Die Oberfläche bietet zuverlässigen Korrosionsschutz und eignet sich für den Einsatz im Innenbereich sowie in geschützten Außenbereichen.

Funktion & Aufbau

Die Langlochung erlaubt eine kontrollierte Verschiebung während der Montage, um Bauteile exakt auszurichten. Nach der Befestigung gewährleistet der massive Querschnitt eine sichere, kraftschlüssige Verbindung mit hoher Steifigkeit.

Anwendungsbereiche

Eingesetzt wird der GH Winkelverbinder Typ KR GreenLine Langloch bei Holz/Beton-Anschlüssen im konstruktiven Holzbau, etwa bei Schwellen-, Stützen- und Rahmenanschlüssen, bei denen Montageflexibilität erforderlich ist.

Zulassung & Qualität

Der Winkelverbinder verfügt über eine ETA-Zulassung (ETA-09/0324) und erfüllt die Anforderungen an tragende Holz/Beton-Verbindungen. Die GreenLine-Ausführung steht für eine wirtschaftliche, materialeffiziente Lösung bei geprüfter Sicherheit.

Ausführungen

Der Winkelverbinder Typ KR GreenLine Langloch ist in mehreren Höhenvarianten erhältlich, jeweils mit 3,0 mm Materialstärke:

• 95 mm Höhe
• 135 mm Höhe

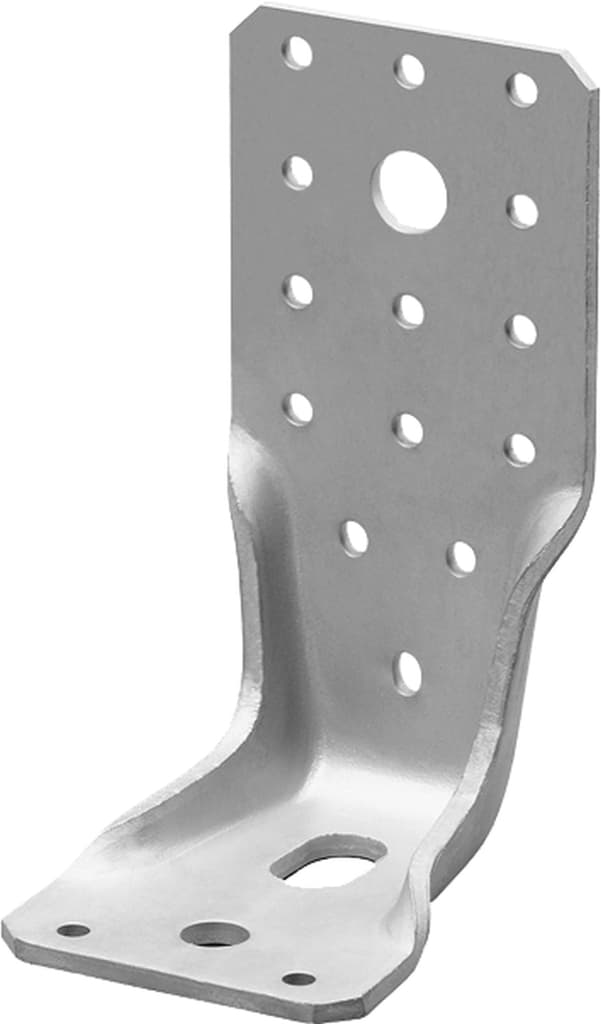

• 285 mm Höhe
