Eigenschaften

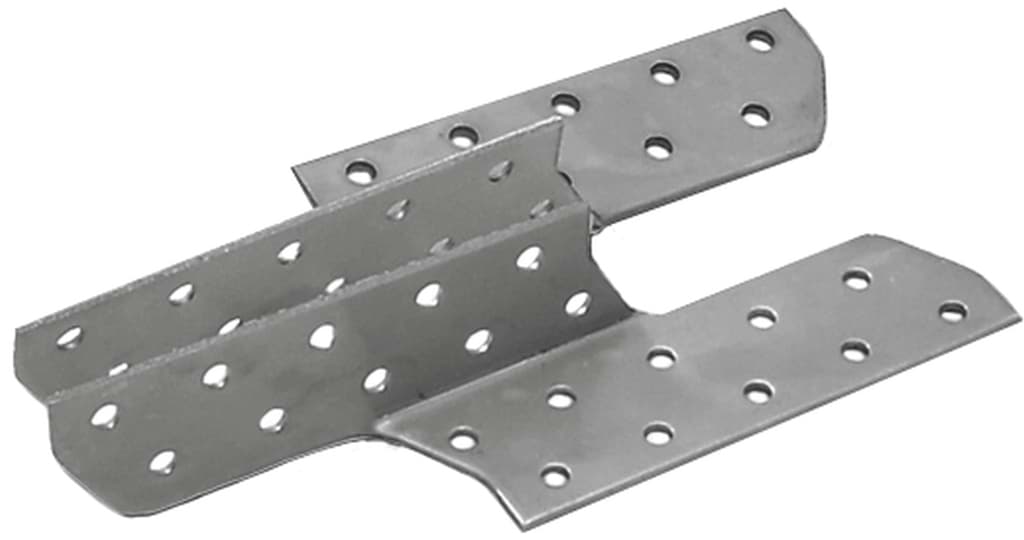

• Produkt: GH Sparrenpfettenanker V4A Typ 170x2,0
• Abmessungen: 170 mm Länge, 36 mm Breite, 2,0 mm Materialstärke
• Material: Edelstahl V4A, Werkstoff 1.4571
• Anwendung: Holz/Holz-Sparren-Pfetten-Anschlüsse
• Zulassung: ETA-10/0007
• Nutzungsklasse: NKL 3 nach Eurocode 5 (Außenbereich)
• Made in Germany

Abmessungen & Varianten

Die GH Sparrenpfettenanker V4A stehen in mehreren Längen zur Verfügung – 170 mm, 210 mm und 250 mm. Damit lassen sich unterschiedliche Sparrenhöhen und Anschlussdetails im modernen Holzbau präzise und wirtschaftlich lösen. Alle Varianten basieren auf derselben bewährten Edelstahlqualität und sind für den Einsatz in Nutzungsklasse 3 ausgelegt.

Einsatzbereiche

Die V4A-Ausführung ist ideal überall dort, wo Holztragwerke dauerhaft der Witterung ausgesetzt sind oder besonders hohe Anforderungen an die Korrosionsbeständigkeit bestehen:

• Pfettendächer und geneigte Dachkonstruktionen im Außenbereich
• Carports, Vordächer, Terrassen- und Balkonüberdachungen
• Holzbau in Küstennähe und Bereichen mit aggressiver Atmosphäre
• Sichtbare Dachdetails mit hohen Anforderungen an Dauerhaftigkeit

Funktion & Lastabtragung

Der GH Sparrenpfettenanker V4A verbindet sich kreuzende Hölzer, beispielsweise Sparren auf Pfetten, kraftschlüssig miteinander. Er leitet abhebende Lasten (Wind/Sog) sowie horizontale Kräfte zuverlässig in die Tragstruktur ab und sorgt für einen berechenbaren, statisch sauberen Anschluss im Sinne des Eurocode 5.

Durch die definierte Lochanordnung wird eine gleichmäßige Kraftverteilung erreicht. Der Einsatz passender GH Verbindungsmittel ist Grundlage für die Nutzung der in der Zulassung hinterlegten Tragfähigkeiten.

Montage & Verbindungsmittel

Die Montage des GH Sparrenpfettenankers V4A erfolgt auf Sparren und Pfette mit passenden Edelstahl-Verbindungsmitteln:

• GH Rillennägel aus Edelstahl oder
• GH Edelstahlschrauben gemäß Zulassung und statischer Planung

Für eine sichere Lastabtragung müssen die vorgesehenen Nagel- bzw. Schraubbilder vollständig und entsprechend der Berechnung ausgeführt werden. So wird die volle Tragfähigkeit des Edelstahlankers in Nutzungsklasse 3 ausgeschöpft.

Normen & Bemessung

Der GH Sparrenpfettenanker V4A ist über die ETA-10/0007 geregelt und kann nach Eurocode 5 bemessen werden. In Verbindung mit den freigegebenen GH Verbindungsmitteln entsteht ein geprüfter, dokumentierter Anschluss, der Planern und Ausführenden maximale Sicherheit bei der Nachweisführung bietet.
