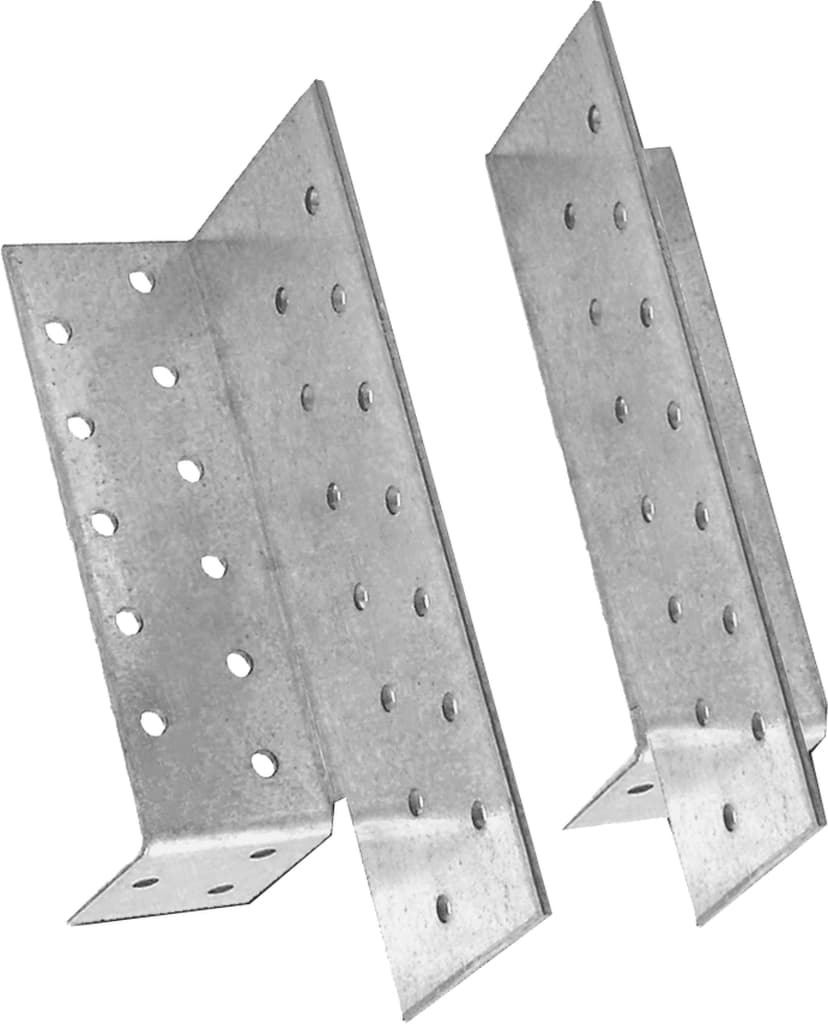

Sparrenfuß Holz 2-teilig 160x60x2,5 – flexibler Anschluss für Sparren und Deckenbalken
Der zweiteilige Sparrenfuß Holz 160x60x2,5 ist die praktische Lösung für sichere, montagefreundliche Holz-Holz-Anschlüsse im Dach- und Deckenbereich. Durch das 2-teilige System lässt sich der Anschluss bequem von beiden Seiten herstellen – ideal bei beengten Einbausituationen oder nachträglichen Verstärkungen im Bestand.
Eigenschaften
- Bauart: Sparrenfuß Holz, 2-teilig (Paar)
- Abmessungen: 160 x 60 mm
- Materialstärke: 2,5 mm
- Material: Stahl S250, verzinkt (Z275)
- Anwendung: Holz-Holz-Anschlüsse
- Nutzungsklasse: NKL 2 nach Eurocode 5
- Ausführung: paarweise, zweiteilig
Einsatzbereiche
Der zweiteilige Sparrenfuß wird überall dort eingesetzt, wo Sparren, Deckenbalken oder Nebenträger sicher und kraftschlüssig auf einer tragenden Holz- oder Tragebene aufgelagert werden sollen. Typische Anwendungen sind:
- Auflager von Sparren auf Holzunterzügen
- Deckenbalkenanschlüsse in Holzdecken
- Nachrüstung oder Verstärkung bestehender Balkenlagen
- Carports, Terrassen- und Vordachkonstruktionen
Durch die zweiteilige Bauweise eignet sich der Sparrenfuß besonders für Sanierungen, bei denen der Balken bereits eingebaut ist und die Verbindung von beiden Seiten hergestellt werden muss.
Funktion & Lastabtragung
Der Sparrenfuß überträgt vertikale Lasten (Druck) aus Sparren oder Balken in die tragende Konstruktion und sichert den Anschluss gleichzeitig gegen Verschieben. In Kombination mit geeigneten Verbindungsmitteln können je nach Bemessung auch horizontale Kräfte aufgenommen werden.
Die definierte Lochanordnung sorgt für eine gleichmäßige Lastverteilung in das Holz. Grundlage für die Tragfähigkeiten ist die Verwendung zugelassener Holzschrauben oder Rillennägel gemäß statischer Planung.
Montage & Verarbeitung
Die Montage erfolgt in zwei Schritten:
- Je eine Hälfte des Sparrenfußes wird seitlich am Auflager und am Sparren bzw. Balken befestigt.
- Die beiden Teile greifen den Balken formschlüssig und werden vollständig ausgenagelt bzw. verschraubt.
Durch das zweiteilige System ist kein Einschieben von oben notwendig – ein großer Vorteil bei niedrigen Aufbauhöhen und nachträglichen Einbauten. Der Anschluss bleibt gut zugänglich und lässt sich bei Bedarf einfach kontrollieren.
Planung & Normen
Der zweiteilige Sparrenfuß ist für den Einsatz in Nutzungsklasse 2 ausgelegt, also für übliche Dach- und Deckenbereiche, die vor direkter Bewitterung geschützt sind. Die Bemessung erfolgt nach Eurocode 5 (EN 1995-1-1) unter Berücksichtigung der gewählten Verbindungsmittel und der geplanten Lasten.
FAQ – häufige Fragen
Warum einen 2-teiligen Sparrenfuß einsetzen?
Für welche Bereiche ist der Sparrenfuß geeignet?
Welche Verbindungsmittel sollte ich verwenden?
Sparrenfuß Holz 2-teilig 160x60x2,5 – die flexible Lösung für sichere, montagefreundliche Balkenanschlüsse im modernen Holzbau.
