Zollmaß allein genügt nicht: Erst Nenndurchmesser, Gangzahl pro Zoll, Profil und Gewindereihe bestimmen ein Gewinde eindeutig. Hier finden Sie einen interaktiven Finder, direkt lesbare Tabellen und die JUST-Zollgewindetabelle als PDF.
Kurzantwort: Ein Befestigungsgewinde wie 1/4″–20 UNC besitzt 1/4 Zoll Nenndurchmesser, 20 Gänge je Zoll und gehört zur groben Unified-Reihe. Ein Rohrgewinde wie 1/4 NPT verwendet dagegen eine Rohr-Nennweite: Sein tatsächlicher Außendurchmesser liegt bei rund 13,7 mm und gerade nicht bei 6,35 mm. UNC/UNF, NPT und G/R dürfen deshalb niemals allein anhand der Zollzahl gleichgesetzt werden.

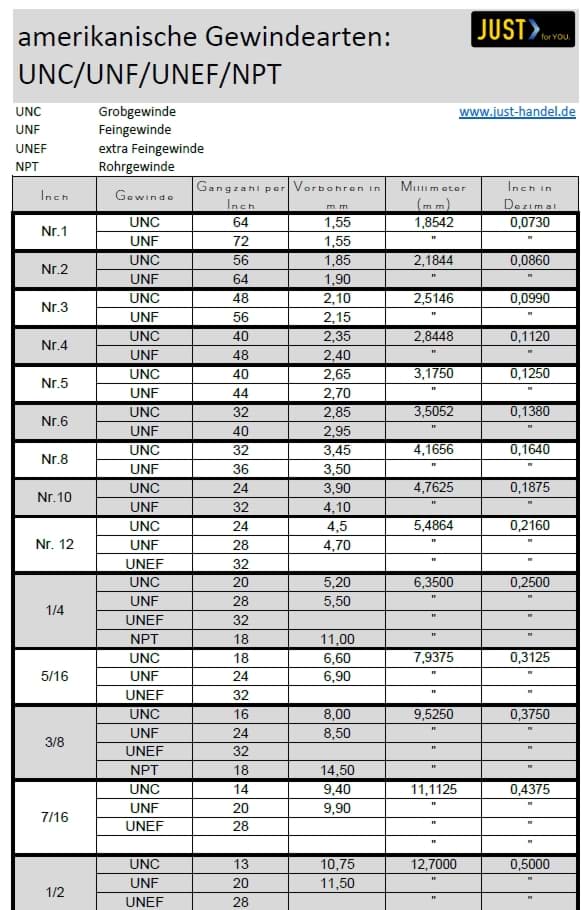

Die zweiseitige Übersicht enthält amerikanische Schraubengewinde, TPI-Angaben und Kernloch-Richtwerte. Für die Auswahl eines Rohrgewindes beachten Sie zusätzlich die ausführlichen NPT-/BSP-Tabellen und Hinweise auf dieser Seite.

Geeignet für zylindrische Unified-Außengewinde an Schrauben und Bolzen. Konische NPT-Rohrgewinde werden bewusst nicht automatisch zugeordnet, weil ihr gemessener Durchmesser von Messstelle und Einschraubebene abhängt.
TPI bedeutet threads per inch – Gänge pro 25,4 mm.
Bei 1/4″–20 UNC tragen Sie 20 ein.
Zwischenräume zählen: Von der ersten bis zur elften Gewindespitze liegen zehn Gangabstände. Messen Sie deren Gesamtlänge in Millimetern.
Beispiel: Gemessen werden etwa 6,30 mm und 20 TPI. Der Finder schlägt 1/4″–20 UNC vor. Bei 6,30 mm und 28 TPI wäre 1/4″–28 UNF der passende Kandidat.
Grobe Reihe mit weniger Gängen pro Zoll. Sie ist weit verbreitet, montagefreundlich und bei allgemeiner Verwendung häufig die bevorzugte Reihe.
Feinere Reihe mit mehr TPI. Bei gleichem Nenndurchmesser entsteht ein größerer Zugspannungsquerschnitt und eine kleinere axiale Bewegung je Umdrehung.
Extra feine Reihe für ausgewählte Durchmesser und besondere Konstruktionen. Verfügbarkeit, Einschraublänge und Empfindlichkeit gegen Beschädigung müssen geprüft werden.
Keine pauschale Vibrationssicherheit: UNF ist nicht automatisch selbstsichernd. Feinere Steigung kann die Selbsthemmung beeinflussen, ersetzt aber keine technisch ausgelegte Schraubensicherung.
Außendurchmesser sind Nennwerte. Die Steigung in Millimetern wurde mit 25,4 ÷ TPI umgerechnet. Ein Strich bedeutet, dass in dieser Übersicht keine bevorzugte Reihe angegeben wird.
| Größe | Nenn-Ø mm | UNC: TPI / P mm | UNF: TPI / P mm | UNEF: TPI / P mm |
|---|---|---|---|---|
| Nr. 1 | 1,854 | 64 / 0,397 | 72 / 0,353 | – |
| Nr. 2 | 2,184 | 56 / 0,454 | 64 / 0,397 | – |
| Nr. 3 | 2,515 | 48 / 0,529 | 56 / 0,454 | – |
| Nr. 4 | 2,845 | 40 / 0,635 | 48 / 0,529 | – |
| Nr. 5 | 3,175 | 40 / 0,635 | 44 / 0,577 | – |
| Nr. 6 | 3,505 | 32 / 0,794 | 40 / 0,635 | – |
| Nr. 8 | 4,166 | 32 / 0,794 | 36 / 0,706 | – |
| Nr. 10 | 4,826 | 24 / 1,058 | 32 / 0,794 | – |
| Nr. 12 | 5,486 | 24 / 1,058 | 28 / 0,907 | 32 / 0,794 |
| 1/4″ | 6,350 | 20 / 1,270 | 28 / 0,907 | 32 / 0,794 |
| 5/16″ | 7,938 | 18 / 1,411 | 24 / 1,058 | 32 / 0,794 |
| 3/8″ | 9,525 | 16 / 1,588 | 24 / 1,058 | 32 / 0,794 |
| 7/16″ | 11,113 | 14 / 1,814 | 20 / 1,270 | 28 / 0,907 |
| 1/2″ | 12,700 | 13 / 1,954 | 20 / 1,270 | 28 / 0,907 |
| 9/16″ | 14,288 | 12 / 2,117 | 18 / 1,411 | 24 / 1,058 |
| 5/8″ | 15,875 | 11 / 2,309 | 18 / 1,411 | 24 / 1,058 |
| 3/4″ | 19,050 | 10 / 2,540 | 16 / 1,588 | 20 / 1,270 |
| 7/8″ | 22,225 | 9 / 2,822 | 14 / 1,814 | 20 / 1,270 |
| 1″ | 25,400 | 8 / 3,175 | 12 / 2,117 | 20 / 1,270 |
Nr.-Größen: Kleine amerikanische Schrauben werden nicht als Bruchzoll, sondern beispielsweise als #8 oder #10 bezeichnet. #10 ist nominell 0,190″ beziehungsweise 4,826 mm – nicht 3/16″.
Die Zahl vor einem Rohrgewinde stammt historisch aus der Rohrnennweite. Sie lässt sich nicht wie ein Schraubendurchmesser mit 25,4 multiplizieren. Genau deshalb misst ein 1/2″-NPT-Außengewinde ungefähr 21,3 mm und ein G 1/2 ungefähr 21,0 mm.
Verwechslungsgefahr: 1/2″–13 UNC besitzt 12,7 mm Nenn-Außendurchmesser. 1/2 NPT besitzt rund 21,3 mm Außendurchmesser. G 1/2 beziehungsweise R 1/2 liegt bei rund 21,0 mm. Die gleiche Zollzahl beschreibt drei völlig verschiedene Gewinde.
60° Profilwinkel, Kegeligkeit 1:16 bezogen auf den Durchmesser. Die Dichtwirkung wird durch Flankenpressung und ein für Medium und Anwendung geeignetes Dichtmittel unterstützt.
55° Profilwinkel. Gewinde nach ISO 228-1 sind nicht für eine druckdichte Verbindung über das Gewinde selbst bestimmt; gedichtet wird an separaten Dichtflächen.
Nach ISO 7-1: R bezeichnet ein kegeliges Außengewinde, Rc ein kegeliges und Rp ein zylindrisches Innengewinde. Paarung und Dichtkonzept müssen normgerecht sein.
| Nennweite | Außen-Ø ungefähr | TPI | Steigung mm |
|---|---|---|---|
| 1/8 NPT | 10,29 mm | 27 | 0,941 |
| 1/4 NPT | 13,72 mm | 18 | 1,411 |
| 3/8 NPT | 17,15 mm | 18 | 1,411 |
| 1/2 NPT | 21,34 mm | 14 | 1,814 |
| 3/4 NPT | 26,67 mm | 14 | 1,814 |
| 1 NPT | 33,40 mm | 11,5 | 2,209 |
| 1 1/4 NPT | 42,16 mm | 11,5 | 2,209 |
| 1 1/2 NPT | 48,26 mm | 11,5 | 2,209 |
| 2 NPT | 60,33 mm | 11,5 | 2,209 |
Bei einem kegeligen Gewinde hängt der gemessene Durchmesser von der axialen Messstelle ab. Die Werte dienen der Identifikation; eine normgerechte Prüfung erfolgt mit den vorgesehenen Lehren.
| Merkmal | NPT | G / R / Rc / Rp |
|---|---|---|
| Profilwinkel | 60° | 55° Whitworth-Profil |
| Form | NPT außen und innen kegelig | G zylindrisch; R außen kegelig; Rc innen kegelig; Rp innen zylindrisch |
| 1/4-Reihe | 18 TPI | 19 TPI |
| 1/2-Reihe | 14 TPI | 14 TPI, aber anderes Profil und anderer Durchmesser |
| Austauschbarkeit | Nicht normgerecht austauschbar – auch dann nicht, wenn sich Teile scheinbar einige Umdrehungen verbinden lassen. | |
Historisches britisches Grobgewinde mit 55° Profilwinkel und gerundeten Profilspitzen beziehungsweise -gründen. Noch an älteren britischen Maschinen und Fahrzeugen relevant.
Feinere Whitworth-Reihe. Trotz teilweise ähnlicher Durchmesser und TPI nicht mit Unified-Gewinden gleichsetzen; Profil und Maßsystem unterscheiden sich.
Eigenständige Reihe für kleine Größen, historisch unter anderem in Elektro- und Feinmechanik. BA ist weder eine verkleinerte BSW- noch eine Unified-Reihe.
Historische Teile erhalten: Bei Oldtimern, klassischen Maschinen und importierten Anlagen niemals allein „passende“ metrische oder UNC-Schrauben verwenden. Originalreihe, TPI, Profil und Festigkeitsanforderung müssen identifiziert werden.
Handelt es sich um eine Befestigungsschraube oder ein Rohr-/Fittinggewinde? Ist das Gewinde zylindrisch oder sichtbar kegelig?
An mehreren unbeschädigten Stellen messen. Bei NPT zusätzlich beachten, dass der Wert entlang des Kegels variiert.
Zoll-Gewindelehre verwenden oder Gangabstände messen. Formel: TPI = 25,4 × Anzahl der Abstände ÷ Messstrecke in mm.
Unified und NPT besitzen 60°, Whitworth-/BSP-Systeme 55°. Eine TPI-Übereinstimmung allein beweist keine Kompatibilität.
Für Fertigung und Abnahme sind passende Gewindelehren sowie die konkrete Norm und Toleranzklasse erforderlich.
Ein falsches Gewinde kann zunächst greifen. Widerstand nach wenigen Umdrehungen ist kein Anlass für höheres Drehmoment, sondern für erneute Identifikation.
Die Kernlochwerte in der PDF sind Richtwerte. Das tatsächlich geeignete Vorbohrmaß hängt von Gewindereihe, Toleranz, Werkstoff, Gewindebohrer, gewünschtem Gewindeanteil und davon ab, ob geschnitten oder geformt wird.
Bei gleichem Nenndurchmesser benötigen unterschiedliche TPI-Werte verschiedene Werkzeuge und Kernlöcher.
Ein zylindrischer UNC-/UNF-Gewindebohrer kann kein normgerechtes NPT-Gewinde herstellen. Vorbohrung, Reibahle und Gewindebohrer müssen zum Prozess passen.
Gerade bei NPT bestimmt die Einschraubtiefe zur Lehre die Funktionslage. Ein Messschieber ersetzt diese Prüfung nicht.
Passende Gewindebohrer und Schneidwerkzeuge bei JUST ansehen →
1/4 Zoll ist der Nenndurchmesser von 6,35 mm, 20 ist die Gangzahl pro Zoll und UNC bezeichnet die grobe Unified-Reihe. Die axiale Steigung beträgt 25,4 ÷ 20 = 1,27 mm.
UNF besitzt beim gleichen Nenndurchmesser mehr Gänge pro Zoll und damit eine kleinere Steigung als UNC. Beide besitzen 60° Profilwinkel, sind bei unterschiedlicher TPI-Zahl aber nicht kombinierbar.
Nein. Die 1/4-Angabe ist eine Rohr-Nennweite. Ein 1/4-NPT-Außengewinde besitzt ungefähr 13,7 mm Außendurchmesser; der genaue Messwert hängt beim Kegelgewinde von der Messstelle ab.
Nein. NPT besitzt 60° Profilwinkel, BSP-/Whitworth-Rohrgewinde 55°. TPI, Durchmesser und Gewindeform unterscheiden sich ebenfalls. Auch scheinbar einschraubbare Kombinationen sind keine normgerechte Paarung.
TPI bedeutet threads per inch, also Gangzahl je 25,4 mm. Die metrische Steigung ergibt sich aus 25,4 geteilt durch TPI.
M6 misst nominell 6,0 mm, 1/4 Zoll 6,35 mm. Zusätzlich muss die Steigung geprüft werden: M6 Regelgewinde hat 1,0 mm, 1/4–20 UNC 1,27 mm und 1/4–28 UNF etwa 0,907 mm.
Die Zahl kennzeichnet die Unified-Toleranzklasse, A steht für Außengewinde und B für Innengewinde. Klasse 2 ist eine sehr verbreitete allgemeine Passung.
Nicht bestimmungsgemäß. G-Gewinde nach ISO 228-1 sind zylindrisch und werden über eine separate Dichtfläche mit geeignetem Dichtelement abgedichtet.
Die PDF ist eine praktische Übersicht. Für Fertigung und Abnahme sind aktuelle Originalnorm, Werkzeugdaten, Werkstoff, Toleranzklasse und geeignete Gewindelehren maßgeblich.
Messen Sie eine möglichst lange Strecke über mehrere Gangabstände. TPI ergibt sich aus 25,4 mal Anzahl der Abstände geteilt durch die Messstrecke in Millimetern.
Fachlicher Stand: Oktober 2026. Maßgeblich sind aktuelle Originalnormen, Zeichnungen, Werkzeugdaten und Lehren. Grundlagen sind insbesondere ASME B1.1:2024 für Unified-Zollgewinde, ASME B1.20.1 für allgemeine amerikanische Rohrgewinde, ISO 228-1 für zylindrische Rohrgewinde ohne Dichtung im Gewinde sowie ISO 7-1 für im Gewinde dichtende Rohrgewindeverbindungen.
