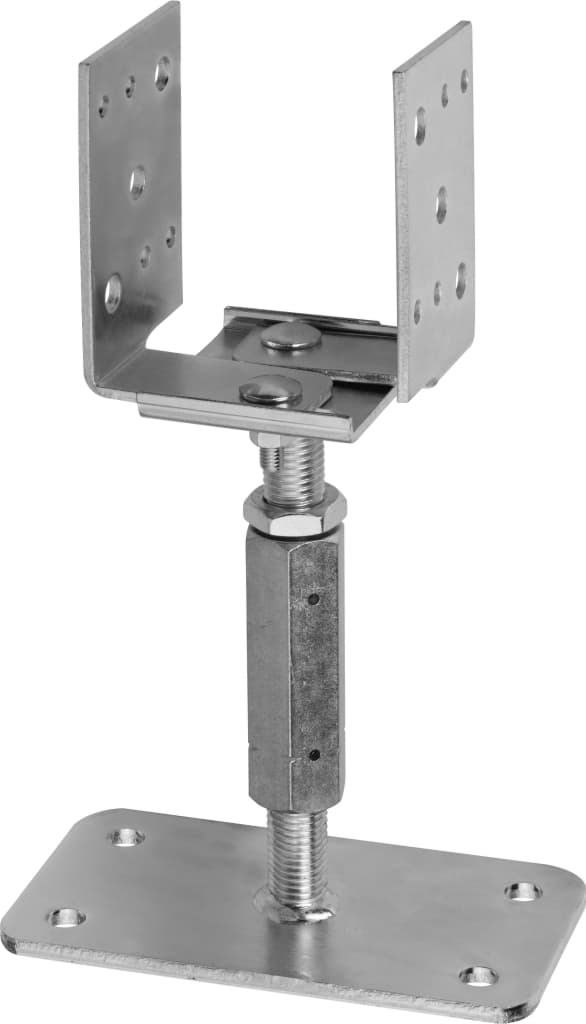

GH Pfostenträger Typ U-70 gal.vz – Höhen- & seitenverstellbarer U-Pfostenträger aus S 235 vz auf Beton
Der GH Pfostenträger Typ U-70 ist ein höhen- und seitenverstellbarer U-Pfostenträger aus S 235 Stahl, feuerverzinkt (vz), mit Breitenbereich 70–150×70 mm und Höhenverstellung 150–200 mm über M20-Gewinde. Er ermöglicht die flexible, statikgerechte Befestigung von Holzstützen auf Betonfundamenten in Nutzungsklasse 2 – ideal für überdachte Außenbereiche mit hohen Anforderungen an Justierbarkeit, Tragfähigkeit und Optik.
Eigenschaften
- Typ: GH Pfostenträger Typ U-70, höhen- & seitenverstellbar
- Werkstoff: S 235 Stahl, feuerverzinkt (vz)
- Pfostenbreite: 70–150 mm (LW ca. 65–155 mm), Tiefe 70 mm
- Höhenverstellung: 150–200 mm über M20-Gewindestange
- Nutzungsklasse: NKL 2, ETA-16/0550, Made in Germany
Werkstoff & Oberfläche
Der Pfostenträger Typ U-70 besteht aus S 235 Baustahl und ist feuerverzinkt (vz). Die dicke Zinkschicht schützt den Stahl zuverlässig vor Korrosion und ist für Einsatzbedingungen der Nutzungsklasse 2 ausgelegt – also Bauteile in überdachten Außenbereichen oder bei zeitweiser Feuchtebeanspruchung. Die verzinkte Oberfläche bietet einen langlebigen Schutz gegen Rost und mechanische Beanspruchung und sorgt gleichzeitig für eine saubere, technisch ansprechende Optik am Bauteilanschluss auf Beton. Optional ist das System auch in ZINTOP-Ausführung für Nutzungsklasse 3 erhältlich.
Funktion & Aufbau
Der GH Pfostenträger Typ U-70 wird mit seiner Bodenplatte 100×180×6 mm auf dem Betonfundament befestigt und leitet vertikale und horizontale Lasten sicher in den Untergrund ein. Die U-förmige Aufnahme umfasst den Holzpfosten seitlich, wodurch ein formschlüssiger, konstruktiver Anschluss entsteht. Die Seitenverstellung erfolgt über ein Langloch mit Fixierschraube, sodass der Pfosten im eingebauten Zustand seitlich ausgerichtet werden kann. Die M20-Gewindestange ermöglicht eine stufenlose Höhenverstellung im Bereich von 150–200 mm, um Gefälle, Bautoleranzen oder Setzungen einfach auszugleichen. Damit werden Druck-, Zug- und Querkräfte sicher übertragen, während der Anschluss bei Bedarf nachjustiert werden kann.
Anwendungsbereiche
Der Pfostenträger Typ U-70 ist für anspruchsvolle Holzbaukonstruktionen konzipiert, bei denen Pfosten auf Betonfundamenten stehen und eine flexible Justierung in Höhe und Seite gefordert ist. Typische Anwendungen sind Carports, Terrassenüberdachungen, Vordächer, Pergolen, Laubengänge und sonstige Holzkonstruktionen in überdachten Außenbereichen. Durch den großen Einstellbereich der U-Aufnahme (70–150 mm) eignet sich der Träger für unterschiedliche Pfostenquerschnitte und erleichtert die Anpassung bei Bestandsbauten oder Sanierungen.
Norm & Qualität
Der GH Pfostenträger Typ U-70 ist ETA-geprüft (ETA-16/0550) und der Nutzungsklasse 2 nach EN 1995-1-1 zugeordnet. Damit sind Tragfähigkeit, Anwendungsgrenzen und Bemessungsgrundlagen klar definiert. DC-Statik und das Statikdiagramm „Pfostenträger“ stehen zur Verfügung, um den Anschluss sicher im Tragwerksentwurf zu bemessen. Die Fertigung „Made in Germany“ gewährleistet hohe Maßhaltigkeit, zuverlässige Lochbilder in der Bodenplatte sowie eine reproduzierbare Produktqualität für den professionellen Holz- und Ingenieurbau.
Technische Daten (Variante)
- Werkstoff: S 235, feuerverzinkt (vz)
- Nutzungsklasse: NKL 2 (überdachter Außenbereich, zeitweise Feuchte)
- Pfostenbreite: 70–150 mm (LW 65–155 mm), Tiefe 70 mm
- Höhenverstellung: 150–200 mm über M20-Gewinde
- Bodenplatte: Breite 100 mm, Länge 180 mm, Stärke 6 mm
- Bohrungen Bodenplatte: 4× Ø 13 mm für Dübel/Betonschrauben
- Gewinde-Ø: 20 mm
- Netto-Gewicht: ca. 185 kg/100 St.
- Gruppe: Pfostenträger, höhen- & seitenverstellbar
- DC-Statik und Statikdiagramm „Pfostenträger“ verfügbar
FAQ – häufige Fragen
Wann ist der GH Pfostenträger Typ U-70 die richtige Wahl?
Für welche Pfostenquerschnitte ist der U-Pfostenträger geeignet?
Eignet sich der Pfostenträger Typ U-70 für direkte Bewitterung?
GH Pfostenträger Typ U-70 aus S 235, feuerverzinkt, höhen- und seitenverstellbar – die flexible U-Lösung für präzise, statisch sichere Holz-Beton-Anschlüsse in Nutzungsklasse 2.
