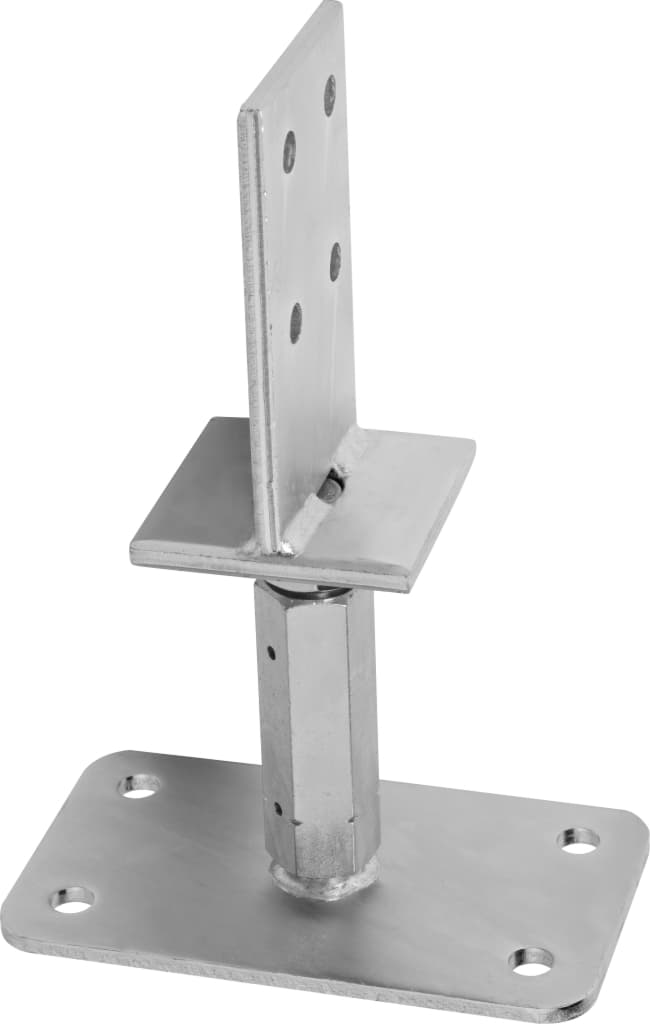

GH-Stützenfuß vz Typ T01H a.B. T80x130 hv.150-200 M20

Eigenschaften

• Typ: GH Pfostenträger Typ T01H, höhenverstellbar
• Werkstoff: S 235 Stahl, galvanisch verzinkt (gal.vz)
• Schwertmaß: 80×130×8 mm (verdeckt im Holzquerschnitt)
• Höhenverstellung: 150–200 mm über M20-Gewindestange
• Nutzungsklasse: NKL 2, ETA-16/0550, Made in Germany

Werkstoff & Oberfläche

Der Pfostenträger Typ T01H besteht aus S 235 Baustahl und ist galvanisch verzinkt (gal.vz), wodurch eine gleichmäßige zinkbeschichtete Oberfläche mit gutem Korrosionsschutz entsteht. Die Ausführung ist für Nutzungsklasse 2 geeignet und damit optimal für Bauteile in überdachten Außenbereichen oder in feuchtebeanspruchten Zonen. Die Kombination aus robustem Baustahl und verzinkter Oberfläche sorgt für hohe Dauerhaftigkeit, sichere Kraftübertragung und ein gepflegtes Erscheinungsbild des sichtbaren Betonanschlusses.

Funktion & Aufbau

Der Pfostenträger Typ T01H wird mit seiner Bodenplatte 100×180×6 mm auf dem Betonfundament befestigt und leitet die Lasten der Holzstütze zuverlässig in den Untergrund ein. Das Schwert 80×130×8 mm wird verdeckt in den Holzquerschnitt eingelassen und mit zugelassenen Verbindungsmitteln befestigt, wodurch ein optisch unauffälliger, konstruktiver Anschluss entsteht. Die M20-Gewindestange ermöglicht eine stufenlose Höhenverstellung zwischen 150 und 200 mm im eingebauten Zustand, sodass Gefälle, Bautoleranzen oder Setzungen einfach ausgeglichen werden können, ohne die Stütze neu setzen zu müssen.

Anwendungsbereiche

Typische Einsatzbereiche sind Carports, Vordächer, überdachte Terrassen, Eingangsüberdachungen, Balkone und ähnliche Holzkonstruktionen, bei denen die Stützen auf Betonfundamenten stehen und eine verdeckte, statisch sichere Befestigung benötigt wird. Der Pfostenträger eignet sich besonders für Holzstützen im Rand- und Innenbereich von Gebäuden, in überdachten Außenbereichen sowie überall dort, wo eine saubere Optik ohne sichtbare Konsolen oder große Fußplatten gefordert ist.

Norm & Qualität

Der GH Pfostenträger Typ T01H ist ETA-geprüft (ETA-16/0550) und der Nutzungsklasse 2 nach EN 1995-1-1 zugeordnet. Das bedeutet, dass Tragfähigkeit, Anwendungsgrenzen und Bemessungsgrundlagen klar definiert sind und in den technischen Unterlagen dokumentiert vorliegen. Ergänzend stehen DC-Statik und Statikdiagramm „Pfostenträger“ zur Verfügung, um die Anschlüsse im Tragwerksentwurf sicher zu dimensionieren. Die Fertigung „Made in Germany“ gewährleistet hohe Fertigungsgenauigkeit, reproduzierbare Qualität und sichere Montageeigenschaften auf der Baustelle.

Technische Daten (Variante)

• Werkstoff: S 235, galvanisch verzinkt (gal.vz)
• Nutzungsklasse: NKL 2 (überdachter Außenbereich, erhöhte Feuchte)
• Höhe: 150–200 mm (Höhenverstellung über M20-Gewinde)
• Bodenplatte: Breite 100 mm, Länge 180 mm, Stärke 6 mm
• Bohrungen Bodenplatte: 4× Ø 11 mm und 4× Ø 13 mm für Dübel/Schrauben
• Trägerplatte: Breite 80 mm, Stärke 8 mm
• Schwert: 80×130×8 mm (verdeckt im Holz)
• Gewinde-Ø: 20 mm
• Netto-Gewicht: ca. 280 kg/100 St.
• Gruppe: Pfostenträger, höhenverstellbar
