Eigenschaften

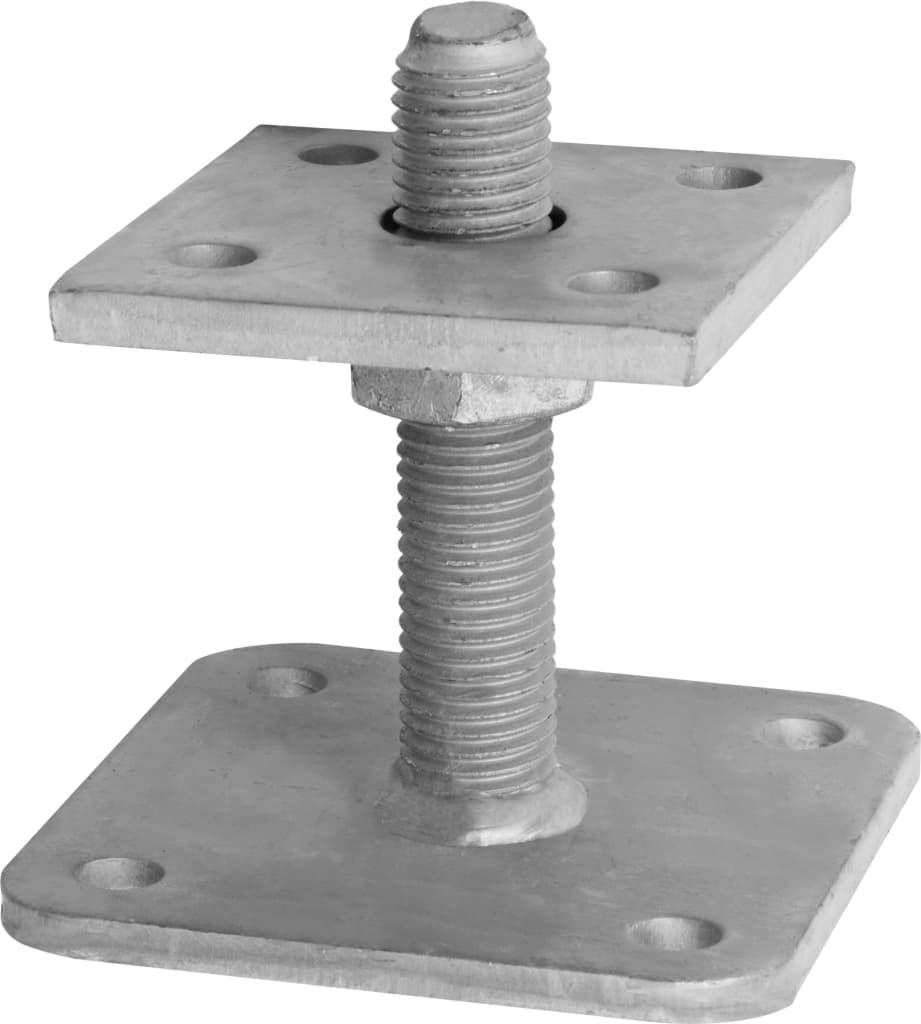

• Typ: GH Pfostenträger Typ PB, höhenverstellbar
• Werkstoff: S 235 Stahl, verzinkt (fz)
• Pfostenträgerplatten: TP70×70 bzw. TP80×80
• Gewindestangen: M16×100, M20×100 oder M20×200
• Nutzungsklasse: NKL 3, Gruppe Pfostenträger

Werkstoff & Oberfläche

Der Pfostenträger Typ PB besteht aus S 235 Baustahl und ist verzinkt (fz) ausgeführt, wodurch ein zuverlässiger Schutz vor Korrosion erreicht wird. Die verzinkte Oberfläche ist für typische Außenanwendungen der Nutzungsklasse 3 ausgelegt und widersteht Regen, Spritzwasser und wechselnder Feuchtebelastung. In Verbindung mit der massiven Grundplatte 100×100×6 mm entsteht ein langlebiger, mechanisch belastbarer Anschluss, der sowohl optisch als auch hinsichtlich der Dauerhaftigkeit überzeugt.

Funktion & Aufbau

Der Pfostenträger TYP PB wird mit seiner Grundplatte auf der Betonfläche verankert und bildet einen sichtbaren, konstruktiven Anschluss für quadratische Holzstützen. Die Pfostenträgerplatte TP70×70 oder TP80×80 nimmt den Pfosten formschlüssig auf, während die zentrale Gewindestange (M16 oder M20) die Höhenverstellung ermöglicht. Die Justierung erfolgt im eingebauten Zustand über das Gewinde und erlaubt das genaue Ausrichten der Holzkonstruktion, selbst bei unebenem Untergrund oder unterschiedlichen Belagsstärken. Der Anschluss ist für den konstruktiven Holzbau konzipiert und auf hohe Lasten ausgelegt.

Anwendungsbereiche

Der GH Pfostenträger Typ PB eignet sich besonders für Carports, Terrassenüberdachungen, Pergolen, Vordächer und andere Holzkonstruktionen, bei denen eine sichtbare, höhenverstellbare Pfostenbefestigung auf Beton gefordert ist. Durch die flexible Höhenjustierung können Gefälle, Setzungen oder Bautoleranzen einfach ausgeglichen werden. Typische Einsatzorte sind Einfahrten, Garten- und Landschaftsbau, öffentliche Außenbereiche sowie private Neubau- und Sanierungsprojekte.

Norm & Qualität

Der Pfostenträger Typ PB gehört zur Produktgruppe „Pfostenträger“ mit Nutzungsklasse 3 und ist für den konstruktiven Holzbau im Außenbereich ausgelegt. Er ist in die statischen Unterlagen von GH Baubeschläge eingebunden; DC-Statik und das Statikdiagramm „Pfostenträger“ stehen zur Bemessung zur Verfügung. Die Ausführung „Made in Germany“ garantiert eine hohe Fertigungsqualität, Maßhaltigkeit und eine reproduzierbare Tragfähigkeit, die in den technischen Unterlagen detailliert beschrieben ist.

Technische Daten (Variantenübersicht)

• Werkstoff: S 235, verzinkt (fz)
• Nutzungsklasse: NKL 3 (Außenbereich, bewittert)
• Grundplatte: GP 100×100×6 mm, Bohrungen für Dübel/Betonschrauben
• Pfostenträgerplatten / Gewindestangen:
  • TP70×70, Gewindestange M16×100 – Netto-Gewicht ca. 65 kg/100 St.
  • TP80×80, Gewindestange M20×100 – Netto-Gewicht ca. 91 kg/100 St.
  • TP80×80, Gewindestange M20×200 – Netto-Gewicht ca. 185 kg/100 St.
• Höhenjustierung: stufenlos über Gewindestange im eingebauten Zustand
• Gruppe: Pfostenträger, höhenverstellbar (sichtbarer Anschluss)
• DC-Statik und Statikdiagramm „Pfostenträger“ verfügbar
