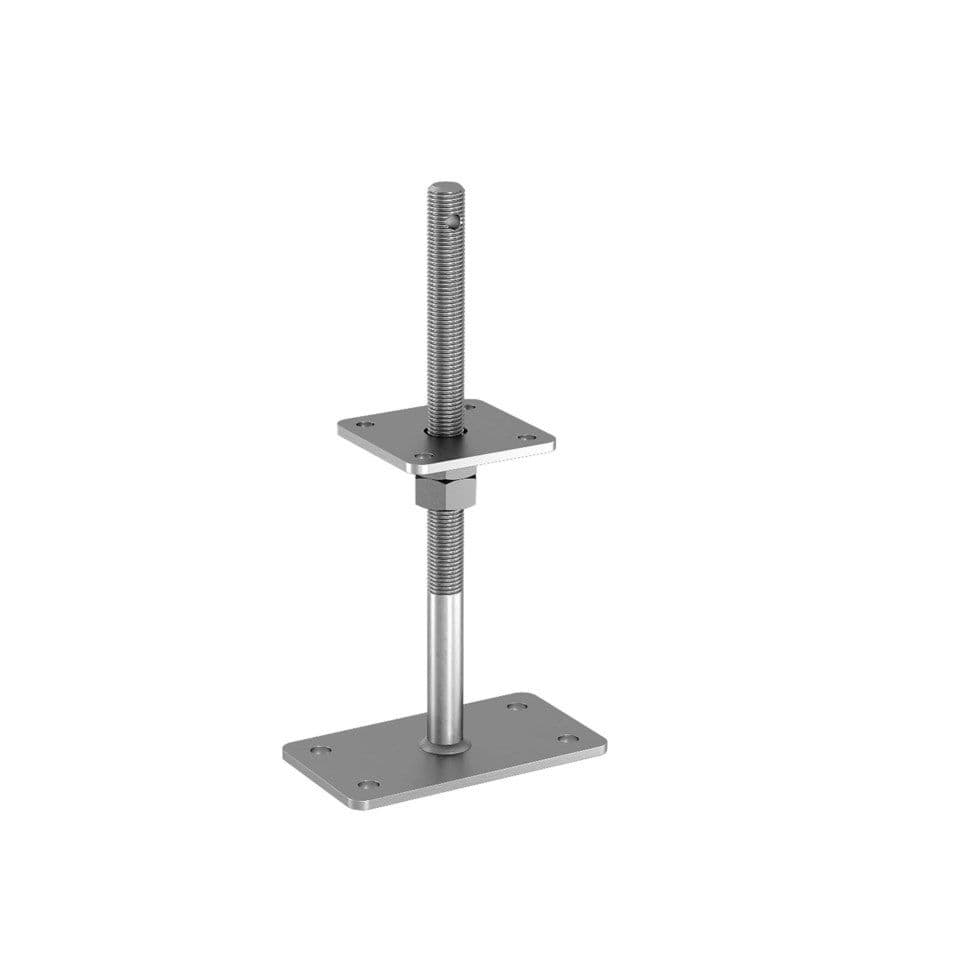

GH Pfostenträger Typ D05 – Höhenverstellbarer Betonpfostenträger aus S 235 verzinkt
Der GH Pfostenträger Typ D05 ist ein verdeckt montierter, höhenverstellbarer Pfostenträger für Holzstützen auf Betonfundamenten. Durch das robuste S 235-vz-Material, die ETA-Zulassung und die präzise M22-Gewindeverstellung eignet sich dieser Baubeschlag ideal für Anwendungen der Nutzungsklasse 2, bei denen eine exakte Justierung und hohe statische Sicherheit gefordert sind.
Eigenschaften
- Typ: GH Pfostenträger D05, höhenverstellbar
- Werkstoff: S 235 Stahl verzinkt (gal. vz)
- ETA: ETA-16/0550
- Höhe: 350 mm (über M22-Gewinde justierbar)
- Trägerplatte: 80×80×6 mm oder 100×100×6 mm
Werkstoff & Oberfläche
Der Träger besteht aus verzinktem Baustahl S 235 und ist damit optimal für Nutzungsklasse 2 nach EN 1995-1-1 geeignet. Die Verzinkung bietet beständigen Korrosionsschutz bei überdachten, nicht direkt bewitterten Außenanwendungen. Die hochwertige Fertigung „Made in Germany“ gewährleistet enge Toleranzen, saubere Schweißnähte und eine dauerhaft hohe Tragfähigkeit.
Funktion & Aufbau
Der Pfostenträger wird über seine massive Bodenplatte auf dem Betonfundament verankert. Ein aufrechter Dorn bildet den verdeckten Anschluss zur Holzstütze. Über das integrierte M22-Gewinde lässt sich die Höhe selbst nach Montage feinjustieren. Die fest verschweißte Mutter sorgt für zuverlässige Kraftübertragung und hohe statische Sicherheit. Der Pfostenträger ist ideal geeignet, um Toleranzen im Fundament auszugleichen und Holzstützen exakt auszurichten.
Anwendungsbereiche
Typische Anwendungen sind Carports, Terrassen, Pergolen, Vordächer, Hallenkonstruktionen und weitere Holzstützenanschlüsse im konstruktiven Holzbau. Durch den verdeckten Anschluss entstehen optisch saubere, langlebige Holz-Beton-Verbindungen mit hoher Tragfähigkeit und Montagefreundlichkeit.
Norm & Qualität
Der Pfostenträger Typ D05 ist ETA-zertifiziert (ETA-16/0550) und entspricht damit europäischen Anforderungen an Tragfähigkeit und Sicherheit. Alle Abmessungen und Tragzahlen orientieren sich an den GH-Technischen Unterlagen. Die Ausführung erfüllt die Anforderungen für Nutzungsklasse 2 und ist für nicht direkt bewitterte Bereiche konstruiert.
Technische Daten
- Höhe gesamt: 350 mm
- Höhenverstellung: M22-Gewinde
- Werkstoff: S 235 verzinkt
- ETA-Nummer: ETA-16/0550
- Nutzungsklasse: NKL 2
- Trägerplattenvarianten:
- TP 80×80×6 mm – Bestell-Nr. 19623080 – Gewicht ca. 211 kg/100 St.
- TP 100×100×6 mm – Bestell-Nr. 19623100 – Gewicht ca. 239 kg/100 St.
- Dorn: vertikal, verdeckter Anschluss
- Materialstärke: 6 mm Trägerplatte
- Montage: Verankerung auf Beton (z. B. Schwerlastanker / Betonschrauben gemäß Statik)
- Produktion: Made in Germany
FAQ – häufige Fragen
Wofür wird der Pfostenträger Typ D05 eingesetzt?
Was sind die Unterschiede zwischen TP80 und TP100?
Ist der Pfostenträger für den Außenbereich geeignet?
GH Pfostenträger Typ D05 – höhenverstellbarer S 235-vz-Träger mit TP80/TP100 – präzise, sichere und langlebige Lösung für Beton-Holz-Anschlüsse im professionellen Holzbau.
