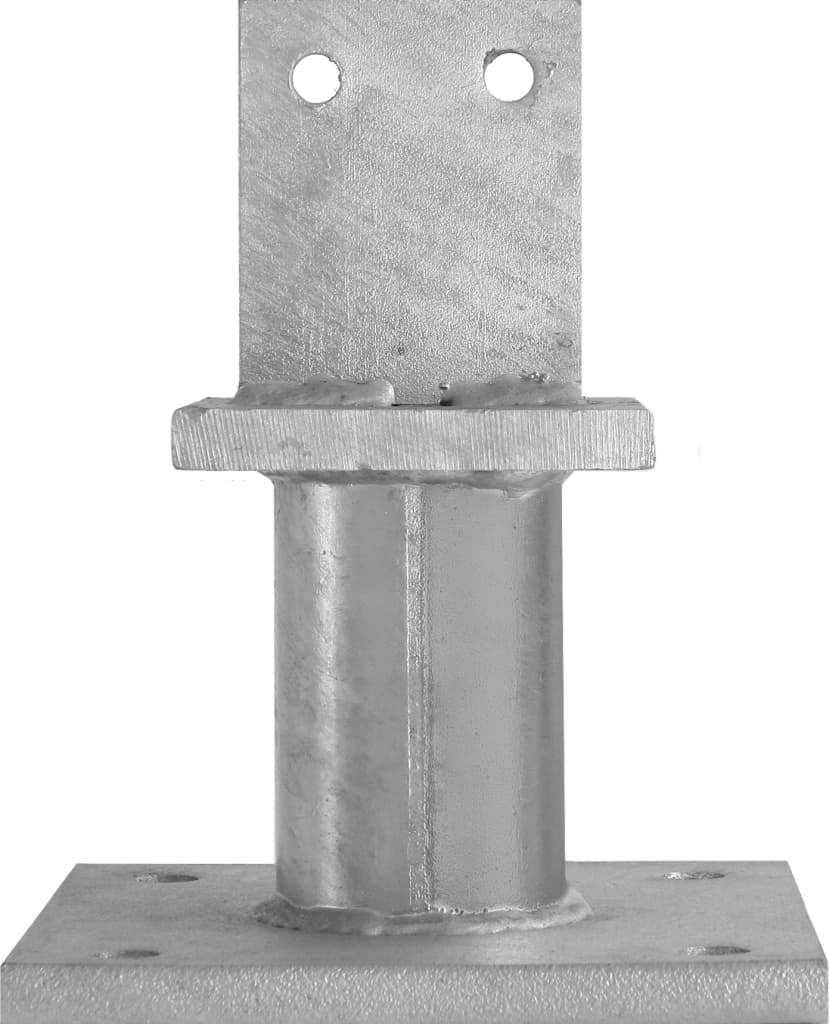

GH-Stützenfuß Typ T05 auf Beton, 90x105mm, Rohr 70x148mm

Eigenschaften

• Typ: Pfostenträger Typ T05 extra stark
• Einsatz: Aufdübeln auf Betonfundamente
• Höhe: ca. 148 mm
• Grundplatte: ca. 90×105 mm
• Rohr: Ø 70 mm, Höhe ca. 148 mm
• Werkstoff: S 235 Stahl, feuerverzinkt (fz)
• Nutzungsklasse: NKL 3 (Außenbereich)
• ETA: ETA-16 0550
• Statikdiagramm: Pfostenträger
• Gruppe: Pfostenträger
• Made in Germany

Funktion & Aufbau

Die massive Bodenplatte wird direkt auf dem Betonfundament befestigt und leitet Druck-, Zug- und Querkräfte sicher in den Untergrund ab. Das große Rohr mit Ø 70 mm bildet eine extrem tragfähige Aufnahme für den Holzpfosten und verhindert ein Ausknicken oder Verdrehen der Stütze.

Durch die extra starke Ausführung ist der Typ T05 besonders für Konstruktionen geeignet, bei denen hohe Lasten auftreten – etwa bei großen Stützenquerschnitten, erhöhten Windlasten oder statisch stark beanspruchten Bauteilen.

Werkstoff & Korrosionsschutz

Der Träger besteht aus Stahl S 235 und ist feuerverzinkt. Damit erfüllt er die Anforderungen der Nutzungsklasse 3 nach EN 1995-1-1 und ist für den dauerhaften Einsatz im Außenbereich geeignet – auch bei direkter Bewitterung und Spritzwasserbelastung.

Einsatzbereiche

• Hoch belastete Holzstützen auf Betonfundamenten
• Große Carports und Hallenkonstruktionen
• Schwere Pergolen, Vordächer und Überdachungen
• Sichtschutz- und Zaunanlagen mit hohen Lastanforderungen
• Tragende Holzbauteile im Außenbereich (NKL 3)

Technische Daten (Kurzüberblick)

• Montage: Aufdübeln auf Beton mit zugelassenen Schwerlastdübeln / Betonschrauben
• Rohranschluss: Ø 70 mm für starke Stützenquerschnitte
• Extra starke, steife Konstruktion für hohe Lasten
• Bemessung gemäß ETA-16/0550 und Statikdiagramm „Pfostenträger“
