Eigenschaften

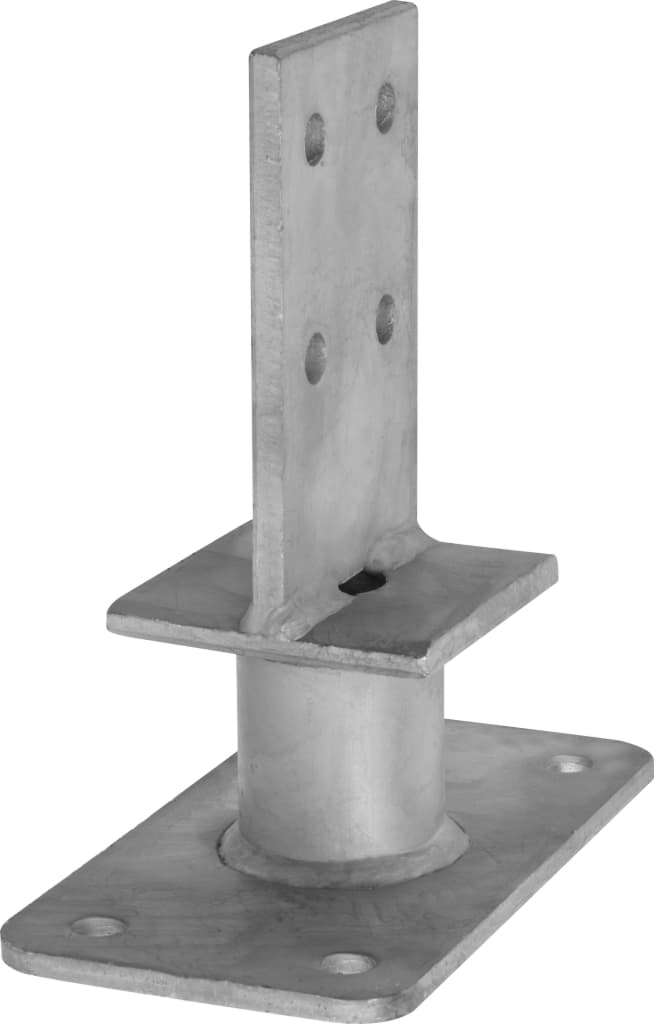

• Typ: Pfostenträger Typ T01
• Einsatz: Aufdübeln auf Beton
• Verfügbare Bauhöhen: ca. 70, 120, 200, 250, 300 mm
• Grundplatte: ca. 80×130 mm
• Rohranschluss: Ø 48,3 mm
• Werkstoff: S 235 Stahl, feuerverzinkt (fz)
• Nutzungsklasse: NKL 3 (Außenbereich)
• ETA: ETA-16 0550
• Statikdiagramm: Pfostenträger
• Gruppe: Pfostenträger
• Made in Germany

Funktion & Aufbau

Die Bodenplatte mit rechteckigem Format wird direkt auf die Betonfläche gedübelt und leitet Druck-, Zug- und Querkräfte sicher in das Fundament ein. Das aufgesetzte Rohr Ø 48,3 mm nimmt den Holzpfosten formschlüssig auf und ermöglicht eine platzsparende, kompakte Konstruktion.

Der Träger ist nicht höhenverstellbar und eignet sich daher speziell für Anwendungen, bei denen die Konstruktion von Anfang an genau geplant ist und eine feste Anschluss­höhe ausreicht.

Werkstoff & Korrosionsschutz

Der Pfostenträger wird aus Stahl S 235 gefertigt und feuerverzinkt. Dadurch erfüllt er die Anforderungen der Nutzungsklasse 3 nach EN 1995-1-1 und ist für bewitterte Außenbereiche (z. B. Regen, Spritzwasser) geeignet – etwa bei frei stehenden Zaun- und Stützenkonstruktionen.

Einsatzbereiche

• Pfostenbefestigung auf Betonfundamenten
• Zaunanlagen und Sichtschutzwände
• Carports, Vordächer, leichte Überdachungen
• Garten- und Terrassenkonstruktionen
• Leichte Holzstützen im Außenbereich

Technische Daten (Kurzüberblick)

• Montage: Aufdübeln auf Beton mit zugelassenen Dübeln / Betonschrauben
• Rohranschluss für passende Pfostenquerschnitte (Ø 48,3 mm)
• Auslegung gemäß ETA-16/0550 und Statikdiagramm „Pfostenträger“
• Geeignet für Nutzungsklasse 3 (Außen, spritzwassergefährdet)
