Eigenschaften

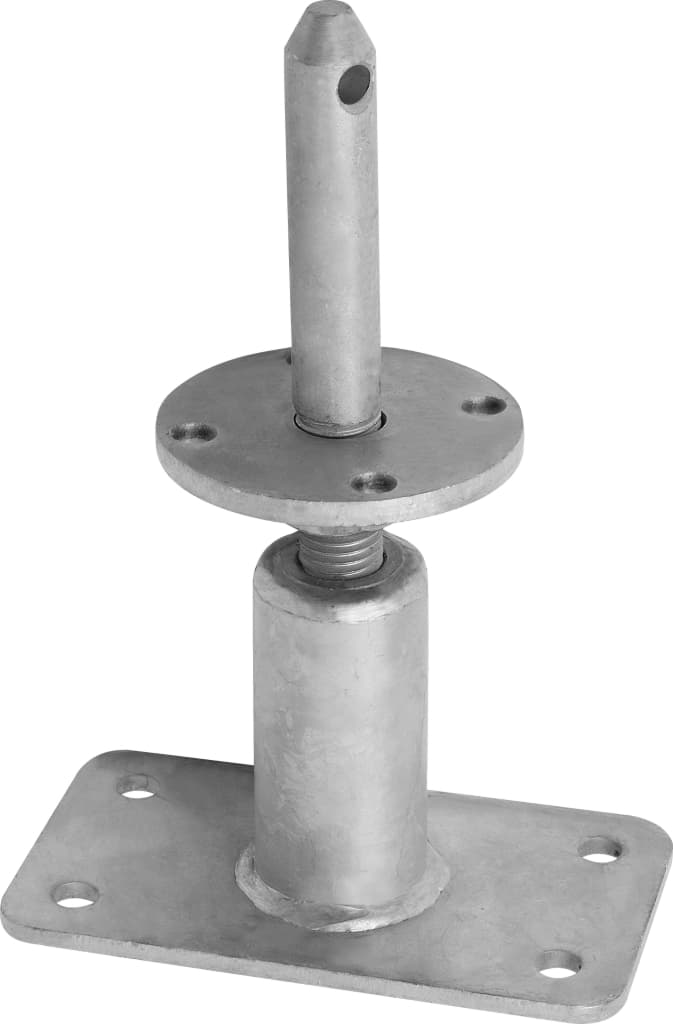

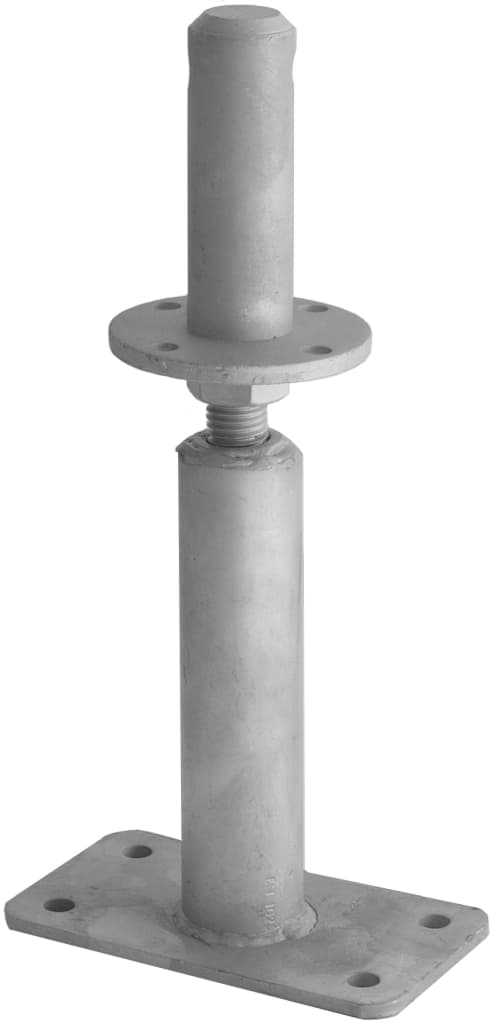

• Typ: GH Pfostenträger Typ D24, höhenverstellbar
• Werkstoff: S 235 Baustahl, feuerverzinkt (fz)
• Dornmaß: 24×120 mm mit M24-Gewinde
• Nutzungsklasse: NKL 3, geeignet für bewitterten Außenbereich
• ETA-Zulassung: ETA-16/0550, Made in Germany

Werkstoff & Oberfläche

Der Pfostenträger besteht aus S 235 Baustahl, der durch eine hochwertige Feuerverzinkung (fz) dauerhaft vor Korrosion geschützt wird. Die Zinkschicht sorgt für eine robuste, widerstandsfähige Oberfläche und macht den Träger ideal für Einsatzbedingungen der Nutzungsklasse 3, also frei bewitterte Holzkonstruktionen im Außenbereich. Die feuerverzinkte Ausführung bietet hohen Schutz gegen Rost, Spritzwasser und Feuchte und ist damit ideal für Carports, Terrassen, Pergolen und ähnliche Bauvorhaben.

Funktion & Aufbau

Der GH Pfostenträger Typ D24 wird mit seiner Bodenplatte auf dem Betonfundament verankert und leitet die Kräfte aus der Holzstütze sicher in den Beton ein. Der zentrisch angeordnete Dorn 24×120 mm mit M24-Gewinde bildet den verdeckten Anschluss zur Stütze und ermöglicht eine Höhenverstellung im Bereich von jeweils ca. 70 mm. So lassen sich Gefälle, Unebenheiten oder Bautoleranzen einfach ausgleichen, ohne die Tragfähigkeit oder Optik der Konstruktion zu beeinträchtigen. Der Anschluss an die Holzstütze erfolgt typischerweise über GH Stabdübel Ø 10 mm oder TOP-Fix Duo-Schrauben Ø 10×120 mm.

Anwendungsbereiche

Der Pfostenträger Typ D24 ist für tragende Holzbaukonstruktionen im Außenbereich konzipiert, bei denen eine verdeckte, statikgerechte Verbindung auf Betonfundamenten gefordert ist. Typische Anwendungen sind Carports, Pergolen, Terrassenüberdachungen, Vordächer, Pavillons, Sichtschutz- und Zaunanlagen sowie sonstige Holzstützen mit statischen Anforderungen auf Einzel- oder Streifenfundamenten. Durch die Höhenverstellung kann die Konstruktion auch bei wechselnden Belagsstärken oder ungenauen Fundamenthöhen exakt ausgerichtet werden.

Norm & Qualität

Der GH Pfostenträger Typ D24 ist ETA-geprüft (ETA-16/0550) und für die Nutzungsklasse 3 nach EN 1995-1-1 zugelassen. Damit sind Tragfähigkeit, Einsatzgrenzen und Bemessung klar definiert und in den technischen Unterlagen dokumentiert. Ergänzend stehen DC-Statik und Statikdiagramm „Pfostenträger“ zur Verfügung, um die Bemessung im Tragwerksentwurf einfach und sicher durchführen zu können. Fertigung „Made in Germany“ unterliegt strengen Qualitätsanforderungen und sorgt für hohe Maßhaltigkeit und wiederholbare Produktqualität.

Technische Daten (Variantenübersicht)

• Werkstoff: S 235, feuerverzinkt (fz)
• Nutzungsklasse: NKL 3 (Außenbereich, direkt bewittert)
• Dornmaß: 24×120 mm, M24-Gewinde zur Höhenverstellung
• Höhenbereiche / Varianten:
  • Höhe 140–210 mm – Netto-Gewicht ca. 270 kg/100 St.
  • Höhe 190–260 mm – Netto-Gewicht ca. 282,5 kg/100 St.
  • Höhe 240–310 mm – Netto-Gewicht ca. 300 kg/100 St.
  • Höhe 290–360 mm – Netto-Gewicht ca. 312,5 kg/100 St.
• Befestigung: Bohrungen in Bodenplatte für Betondübel oder Betonschrauben (Details siehe Datenblatt)
• Gruppe: Pfostenträger, höhenverstellbar
• DC-Statik und Statikdiagramm „Pfostenträger“ verfügbar
