Beschreibung

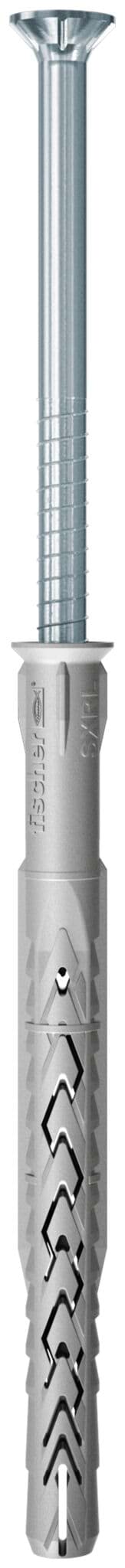

fischer Langschaftdübel SXRL – mit Senkkopfschraube (zugelassen)
Vorteile: Der SXRL mit fester Senkkopfschraube ist für Mehrfachbefestigungen in Beton, Mauerwerk und Porenbeton zugelassen und deckt – je nach Durchmesser – bis zu drei Verankerungstiefen ab. In Lochsteinen arbeiten zwei Spreizzonen untergrundschonend, in Voll- und Porenbeton bilden sie ein langes Spreizelement für gleichmäßige Lastverteilung. Die langen Rippen verhindern ein Mitdrehen beim Tiefersetzen. Besonders empfohlen für Holzkonstruktionen.
Anwendung und Zulassung
Anwendungen
- Fassaden-, Decken- und Dachunterkonstruktionen (Holz/Metall)
- Druckbeanspruchte Fassadenunterkonstruktionen (ohne Wandhalter auf Abstand)
- Fenster, Türen, Tore, Kanthölzer, Balken
- Garderoben, Küchenhängeschränke, TV-Konsolen, Wandbekleidungen
- Metallwinkel/-halterungen, Kabelkanäle und -rinnen
Zugelassen für: Hochlochziegel, Porenbeton, Hohlblock aus Leichtbeton, Kalksandlochstein, Wärmedämmblöcke, Vollblock aus Leicht-/Normalbeton, Vollziegel, Kalksandvollstein, Beton ≥ C12/15. Geeignet für: Naturstein mit dichtem Gefüge, Vollgips-Platten. Es gelten die Details der ggf. verfügbaren Zulassung.
Zulassungen: ETA-07/0121 · DoP No. 0329 · Z-21.2-2092 · Z-21.2-2037 · Z-21.2-2168 · 21-009-1(2)
Montageanleitung / Funktionsweise
Durchsteckmontage: In Lochstein leiten zwei Spreizzonen die Kräfte gleichmäßig ein; poröse Stege werden geschont und zur Lastweiterleitung genutzt. In Voll- und Porenbeton verschmelzen beide Zonen zu einem langen Spreizelement mit flächiger Lastabtragung. Für Holzkonstruktionen ist die Senkkopfschraube ideal (bündiger Abschluss). Bei Metallkonstruktionen Dübel mit breitem Hülsenrand und Sechskantschrauben mit angeformter Unterlegscheibe einsetzen.
Dokumente zum Download
Zulassungen, technische Daten & Lastentabellen (PDF)
fischer SXRL mit Senkkopfschraube – Mehrfachbefestigungen in Beton/Mauerwerk/Porenbeton, Verankerungstiefen und Bemessung.
Jetzt herunterladen
Häufige Fragen
1. Worin unterscheidet sich die Senkkopf-Variante von der Version ohne Sicherheitsschraube?
Diese Ausführung wird mit zugelassener Senkkopfschraube geliefert: bündiger Abschluss in Holz und Zulassung für Mehrfachbefestigungen (und je nach Größe zusätzliche Einzeleignungen) – ideal für sichtbare Holzkonstruktionen.
2. Welche Verankerungstiefen stehen zur Verfügung?
Bei Ø 8/10 mm: 50/70/90 mm. Bei Ø 14 mm: 70/90 mm. So passt du den Dübel an Stein, Aufbau und Lastniveau an.
3. Für welche Untergründe liegen Zulassungen vor?
Für viele Loch- und Vollsteine, Porenbeton sowie Beton ≥ C12/15 – Details siehe ETA/Zulassungen im Datenblatt.
4. Wann sollte ich statt Senkkopf andere Schrauben/Köpfe verwenden?
Dieser Dübel wird bereits mit Schraube ausgelieferet und sollte auch in dieser Kombination verwendet werden.
