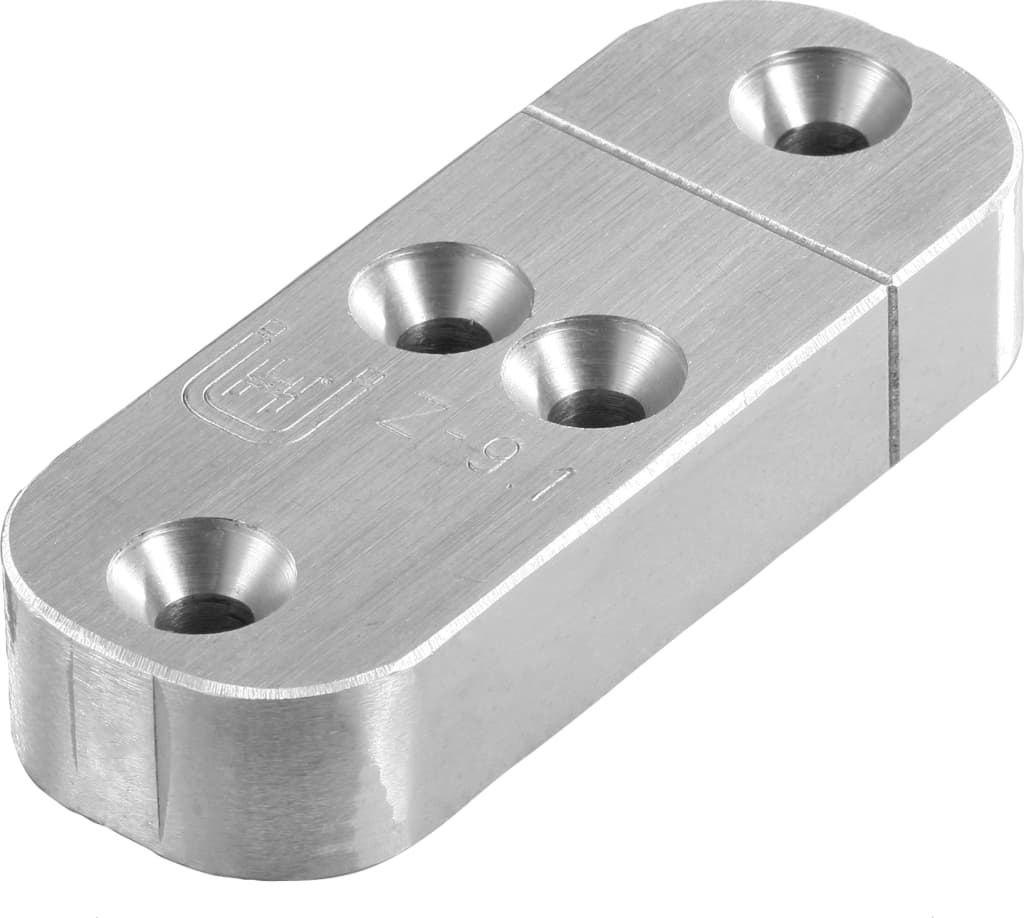

GH TOP-OV Verbinder 40 – verdeckter Holz/Holz-Verbinder EN AW-2007 T4 (ETA-12/0171)
Der GH TOP-OV Verbinder 40 ist ein verdeckter Verbinder aus Aluminium EN AW-2007 T4 mit ETA-12/0171 für hochbelastbare Holz/Holz-Anschlüsse. Mit 40 mm Breite, 20 mm Höhe und 104 mm Länge bietet er eine schlanke, optisch zurückhaltende Verbindungslösung, die sich mit wenigen Zug- und Druckschrauben in nur zwei Montageschritten realisieren lässt.
Eigenschaften
- Norm: ETA-12/0171
- Werkstoff: EN AW-2007 T4 (Aluminiumlegierung)
- Oberfläche / Ausführung: verdeckter OV-Verbinder, TopLine
- Besondere Form / Antrieb: kompakter Verbinder mit Zug- und Druckschraubenprinzip
- Typische technische Stärke: hohe Tragfähigkeit bei sehr kompakter Bauform
Werkstoff & Oberfläche
Der GH TOP-OV Verbinder 40 besteht aus der hochfesten Aluminiumlegierung EN AW-2007 T4. Diese überzeugt durch gute Festigkeitswerte bei geringem Eigengewicht und ist für Nutzungsklassen im Innen- und geschützten Außenbereich ausgelegt. In Kombination mit der präzisen Fertigung „Made in Germany“ entsteht ein maßhaltiger Verbinder, der auch in sichtbaren Holzkonstruktionen optisch dezent bleibt.
Funktion & Aufbau
Das TOP-OV System folgt dem Prinzip „Zwei Schritte zum Erfolg“. Im Werk wird die Verbinderform im Nebenträger ausgefräst oder der Verbinder wie in der Praxislösung einfach aufgesetzt und mit bis zu vier Zug- und zwei Druckschrauben befestigt. Auf der Baustelle wird der Nebenträger in die Aussparung des Hauptträgers eingesetzt oder aufgesetzt, anschließend werden zwei Druckschrauben im Hauptträger beziehungsweise Auflager eingedreht. So entsteht ein verdeckter, kraftschlüssiger Verbund ohne sichtbare Winkel oder Bleche.
Anwendungsbereiche
Der GH TOP-OV Verbinder 40 eignet sich für hochwertige Holz/Holz-Konstruktionen im sichtbaren Bereich, zum Beispiel im Ingenieurholzbau, Holzrahmenbau, Dach- und Deckenkonstruktionen, Vordächern oder Sichtbalkenlagen. Überall dort, wo eine schlanke, verdeckte Verbindung mit einfacher, reproduzierbarer Montage benötigt wird, spielt das TOP-OV System seine Stärken aus.
Norm & Qualität
Die Europäische Technische Bewertung ETA-12/0171 definiert Tragfähigkeiten, Randbedingungen und Bemessungsregeln für TOP-OV Verbinder. Dies gibt Planern und Ausführenden eine verlässliche Grundlage für statische Nachweise. Die TopLine-Ausführung und die Fertigung in Deutschland stehen für kontrollierte Qualität, hohe Wiederholgenauigkeit und eine dauerhaft sichere Verbindung im Holzbau.
FAQ – häufige Fragen
Für welche Anschlüsse ist der GH TOP-OV Verbinder 40 geeignet?
Wie läuft die Montage des TOP-OV Systems in der Praxis ab?
Wann sollte ich den TOP-OV Verbinder 40 und wann größere Varianten wie 60 oder 100 wählen?
GH TOP-OV Verbinder 40 aus EN AW-2007 T4 mit ETA-12/0171 – verdeckte Verbindungstechnik für schlanke, hochwertige Holz/Holz-Anschlüsse mit einfacher Zwei-Schritte-Montage.
