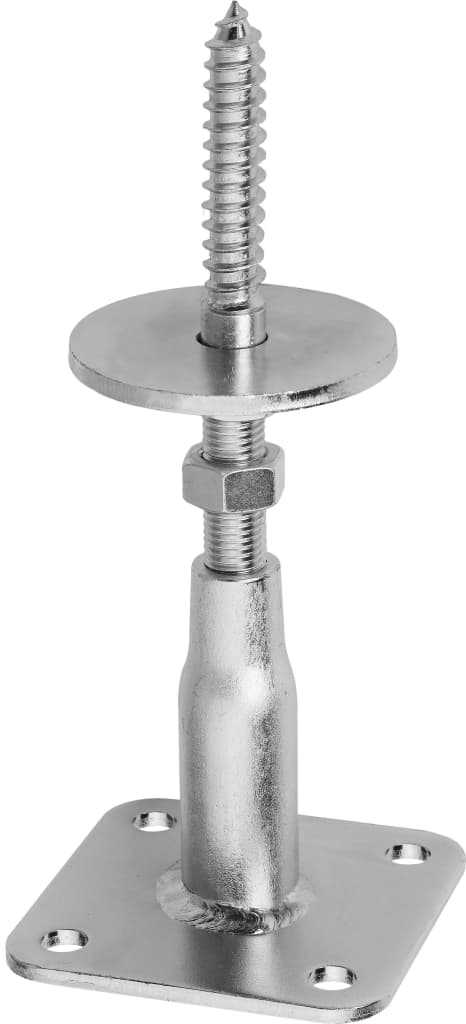

GH Pfostenträger FIX auf Beton 16x90 hv130-170 – S 235 verzinkt, höhenverstellbar
Der GH Pfostenträger FIX auf Beton 16x90 hv130-170 ist ein höhenverstellbarer Baubeschlag für die verdeckte Anbindung von Holzstützen an Betonfundamente. Aus S 235 verzinktem Stahl gefertigt und für die Nutzungsklasse 2 ausgelegt, ermöglicht der Träger eine präzise Justierung der Pfostenhöhe im Bereich von 130 bis 170 mm und gewährleistet eine dauerhaft stabile, korrosionsgeschützte Verbindung im Außenbereich.
Eigenschaften
- Produkt: GH Pfostenträger FIX auf Beton 16x90 hv130-170
- Werkstoff: S 235 Stahl, verzinkt (vz)
- Oberfläche / Ausführung: Verzinkt, Nutzungsklasse NKL 2
- Besondere Form / Aufbau: Fixe Bodenplatte mit Dorn, höhenverstellbar
- Typische technische Stärke: Verdeckte, justierbare Stützenanbindung auf Beton
Werkstoff & Oberfläche
Der Pfostenträger besteht aus Baustahl S 235 mit verzinkter Oberfläche. Die Verzinkung schützt den Stahl zuverlässig vor Korrosion und ist für die Nutzungsklasse 2 (NKL 2) ausgelegt, also für Bauteile, die zeitweise bewittert oder erhöhter Luftfeuchtigkeit ausgesetzt sind. Damit eignet sich der Träger für viele Außenanwendungen, sofern diese konstruktiv richtig ausgeführt und entwässert werden. Die robuste Materialkombination sorgt für hohe Tragfähigkeit und lange Lebensdauer.
Funktion & Aufbau
Der GH Pfostenträger FIX auf Beton wird mit seiner Bodenplatte fest auf dem Betonfundament verankert. Über den mittig angeordneten Dorn mit Ø 16 mm und einer Dornhöhe von 90 mm erfolgt die verdeckte Anbindung an die Holzstütze. Die Höhe kann über den Gewindestab im Bereich 130–170 mm stufenlos justiert werden, sodass Toleranzen im Fundament ausgeglichen und Pfosten exakt ausgerichtet werden können. Die Kombination aus massiver Bodenplatte und Trägerplatte gewährleistet eine hohe Lastaufnahme in vertikaler Richtung sowie eine sichere Übertragung von Horizontallasten.
Anwendungsbereiche
Typische Einsatzbereiche sind Holzstützen im Carport- und Terrassenbau, Pergolen, Vordächer, Sichtschutzzäune sowie Konstruktionen im Garten- und Landschaftsbau. Überall dort, wo Holzpfosten kraftschlüssig, aber mit Abstand zum Boden an ein Betonfundament angeschlossen werden sollen, bietet der Pfostenträger FIX auf Beton eine professionelle, montagefreundliche Lösung. Durch den verdeckten Anschluss bleibt die Konstruktion optisch ansprechend und ist zugleich statisch sicher.
Norm & Qualität
Der GH Pfostenträger FIX auf Beton ist kein klassisches genormtes Standardteil wie etwa ein einfacher Winkel, sondern ein speziell entwickelter Baubeschlag für die Pfostenmontage. Die Ausführung in S 235, die Nutzungsklasse NKL 2 und die angegebenen Maße folgen den Vorgaben des Herstellers und sind auf typische Anwendungen im Holz- und Ingenieurholzbau abgestimmt. Lasttabellen, Bemessungswerte und detaillierte Montagehinweise sind dem offiziellen Produktdatenblatt zu entnehmen.
Technische Daten
- Höhenverstellung (hv): 130–170 mm
- Werkstoff: S 235, verzinkt (vz)
- Nutzungsklasse: NKL 2
- Gruppe: Pfostenträger
- Bodenplatte Breite: 100 mm
- Bodenplatte Stärke: 5 mm
- Befestigungsbohrungen Bodenplatte: 4 × Ø 11 mm
- Dorn Höhe: 90 mm
- Dorn Durchmesser: Ø 16 mm
- Trägerplatte Durchmesser: Ø 80 mm
- Netto Gewicht Kg: 110 (Herstellerangabe, Details siehe Datenblatt)
- Empfohlene Verankerung: Schwerlastanker / Betonschrauben gemäß Statik
FAQ – häufige Fragen
Wofür eignet sich der GH Pfostenträger FIX auf Beton 16x90 hv130-170?
Ist der Pfostenträger für den Außeneinsatz geeignet?
Wie unterscheidet sich dieser Träger von nicht höhenverstellbaren Pfostenträgern?
GH Pfostenträger FIX auf Beton 16x90 hv130-170 aus S 235 verzinktem Stahl – höhenverstellbarer, verdeckter Stützenanschluss für langlebige Holzbaukonstruktionen auf Betonfundamenten.
