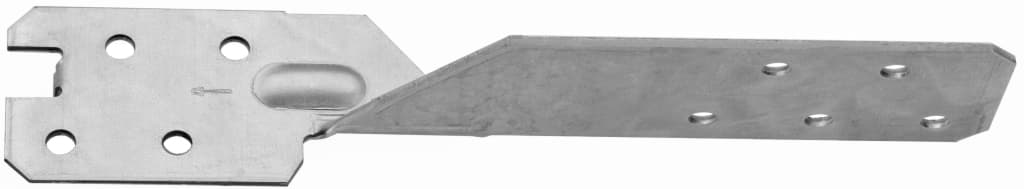

GH Sparrenpfettenanker Typ RL-Dorn 170x36x2,0 – mit Montagedorn und patentierter RL-D-Geometrie
Der GH Sparrenpfettenanker Typ RL-Dorn 170x36x2,0 sichert Sparren- und Pfettenanschlüsse zuverlässig gegen abhebende Lasten und nimmt zusätzlich Horizontalkräfte auf. Dank patentierter RL-D-Geometrie, integriertem Montagedorn und optimiertem Nagelbild lässt sich der Anker schnell, sicher und wirtschaftlich verarbeiten – unabhängig von der Sparrenneigung, rechts wie links einsetzbar.
Eigenschaften
- Typ: GH Sparrenpfettenanker RL-Dorn, symmetrische RL-D-Geometrie
- Abmessungen: 170 mm Länge, 36 mm Breite, 2,0 mm Materialstärke
- Werkstoff: Stahl S250GD, Oberfläche Z 275 verzinkt
- ETA: ETA-10/0007, TopLine, Made in Germany
- Anwendung: Holz-Holz-Verbindungen (Sparren / Pfettenanschlüsse)
- Nutzungsklasse: NKL 2, optional GREENLINE-Variante für NKL 3
Montagedorn & Geometrie
Der integrierte Montagedorn ermöglicht eine schnelle und exakte Positionierung des Sparrenpfettenankers auf der Baustelle. Die patentierte, symmetrische RL-D-Geometrie erlaubt den Einsatz sowohl rechts als auch links und ist für jede gängige Sparrenneigung geeignet. Dadurch reduziert sich die Artikelvielfalt auf der Baustelle – ein Ankertyp deckt mehrere Einbausituationen ab.
Werkstoff & Korrosionsschutz
Gefertigt aus 2,0 mm starkem Stahl S250GD mit Z 275 Verzinkung bietet der Sparrenpfettenanker einen zuverlässigen Korrosionsschutz für die Nutzungsklasse 2. Für erhöhte Beanspruchungen ist zusätzlich eine GREENLINE-Ausführung (z. B. für NKL 3) verfügbar. Die hohe Materialqualität und präzise Fertigung „Made in Germany“ sorgen für reproduzierbare Tragwerte und eine dauerhaft sichere Funktion.
Funktion & Einsatzbereiche
Der GH Sparrenpfettenanker Typ RL-Dorn wird zur Sicherung von Sparrenanschlüssen gegen Abheben und zur Aufnahme von Horizontalkräften eingesetzt. Das optimierte Nagelbild ist auf die Verwendung mit GH-Rillennägeln oder zugelassenen GH-Schrauben abgestimmt. Typische Anwendungen sind Pfettenanschlüsse, Kehlbalkenanschlüsse, Sparrenanschlüsse an First- oder Fußpfetten sowie weitere Anschlusspunkte im Dachbereich, bei denen Wind- und Soglasten sicher in die Tragstruktur abgeleitet werden müssen.
Norm & Bemessung
Die Bemessung des Sparrenpfettenankers erfolgt gemäß Eurocode 5 (EN 1995-1-1) auf Basis der ETA-10/0007. Die angegebenen Tragfähigkeiten gelten in Verbindung mit den dafür freigegebenen GH Verbindungsmitteln und bei korrekter, vollständiger Ausnagelung gemäß Montageanleitung. Damit steht Planern und Ausführenden ein klar dokumentierter, statisch nachweisbarer Verbinder für den professionellen Holzbau zur Verfügung.
FAQ – häufige Fragen
Wofür wird der GH Sparrenpfettenanker Typ RL-Dorn 170x36x2,0 verwendet?
Was bringt der integrierte Montagedorn in der Praxis?
Wann ist die GREENLINE-Ausführung des RL-D-Ankers sinnvoll?
GH Sparrenpfettenanker Typ RL-Dorn 170x36x2,0 ETA-10/0007 S250GD Z275 – der vielseitige, patentierte TopLine-Verbinder mit Montagedorn für sichere, wirtschaftliche Sparren- und Pfettenanschlüsse im professionellen Holzbau.
