Eigenschaften

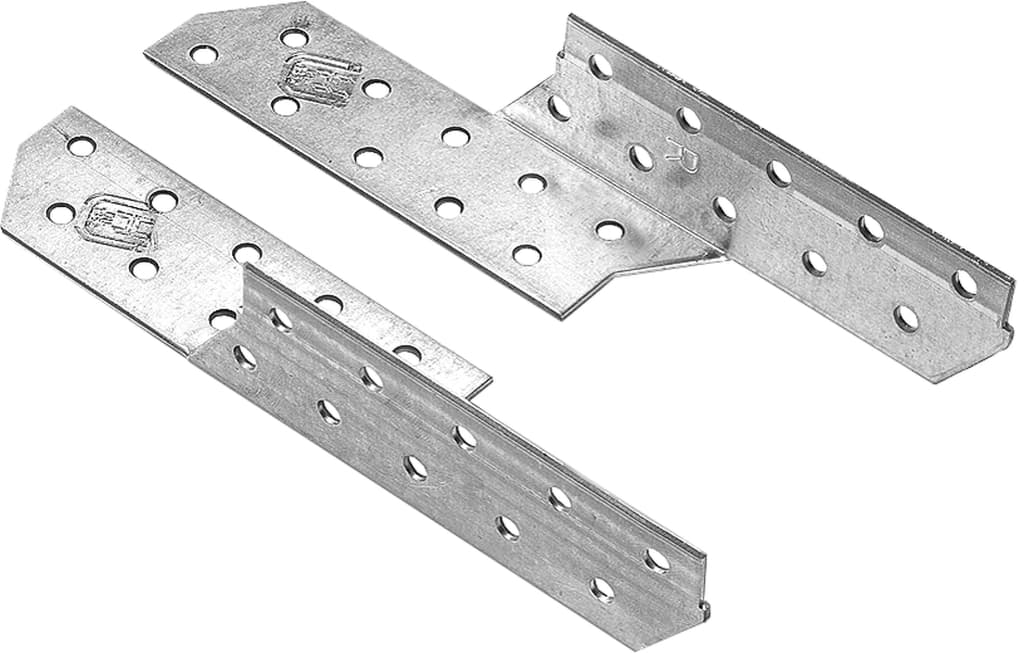

• Produkt: GH Sparrenpfettenanker 290x2,0
• Abmessungen: 290 mm Länge, 34,5 mm Breite, 2,0 mm Materialstärke
• Werkstoff: Stahl S250GD, Oberfläche Z 275 verzinkt
• Zulassung: ETA-10/0007, Bemessung nach Eurocode 5
• Nutzungsklasse: NKL 2 (Holz/Holz-Anschlüsse im Dachbereich)
• Lieferung: paarweise – rechte und linke Ausführung
• Made in Germany

Systemlängen & Einsatz

Die GH-Sparrenpfettenanker stehen in mehreren Längen zur Verfügung – 290 mm, 330 mm und 370 mm. Damit lassen sich unterschiedliche Sparrenhöhen und Anschlusssituationen im Pfettendach flexibel abdecken. Durch die paarweise Lieferung (rechts/links) wird eine symmetrische, kraftschlüssige Verbindung von Sparren auf Pfetten hergestellt.

Typische Einsatzbereiche sind Kreuzanschlüsse von Sparren und Pfetten, Pfettendächer, Anschlussdetails im Kehl- oder Gratbereich sowie weitere Holz-Holz-Verbindungen, bei denen Wind- und Soglasten sicher in die Tragstruktur einzuleiten sind.

Funktion & Lastabtragung

Der GH Sparrenpfettenanker verbindet Sparren und Pfetten so, dass sowohl abhebende Kräfte (Wind-/Soglasten) als auch Horizontalkräfte aufgenommen werden. Die Geometrie des Ankers und die Anordnung der Nagel- bzw. Schraublöcher sorgen für eine gleichmäßige Kraftverteilung und minimierte Schubspannungen im Anschlussbereich.

Die paarweise Montage (rechts und links) erhöht die Tragfähigkeit und Steifigkeit des Anschlusses und unterstützt eine definierte, berechenbare Lastabtragung nach den Vorgaben des Eurocode 5.

Montage & Verbindungsmittel

Die Montage erfolgt mit GH-Rillennägeln 4,0 mm oder zugelassenen GH-Schrauben 5,0 mm, passend zu den vorgegebenen Lochbildern. Je nach Ausführung stehen bis zu rund 30 Befestigungspunkte zur Verfügung, um den Anschluss entsprechend der statischen Berechnung auszunageln.

• Holz-Holz-Anschluss: Sparren auf Pfette
• Verbindungsmittel: GH Rillennägel 4,0 mm oder GH Schrauben 5,0 mm
• Montage: paarweise, jeweils ein Anker je Seite des Sparrens
• Vollständige Ausnagelung gemäß statischer Vorgabe erforderlich

Normen & Bemessung

Der GH Sparrenpfettenanker 290x2,0 ist über die ETA-10/0007 geregelt und kann nach Eurocode 5 (EN 1995-1-1) bemessen werden. Die Tragfähigkeiten gelten in Verbindung mit den freigegebenen GH Verbindungsmitteln und den dort definierten Randbedingungen. So erhalten Planer und Ausführende eine klar dokumentierte, verlässliche Grundlage für den statischen Nachweis von Sparren-Pfetten-Anschlüssen.
