Eigenschaften

• Norm: ETA-08/0264, Bemessung nach EN 1995-1-1 (Eurocode 5)
• Werkstoff: Stahl S250GD, 2,5 mm Materialstärke
• Oberfläche / Ausführung: Z 275 verzinkt, Nutzungsklassen 1 und 2
• Besondere Form / Antrieb: Sparrenfuß mit seitlichen Laschen und optimiertem Lochbild
• Typische technische Stärke: sichere Aufnahme von Normalkräften, Querkräften und Soglasten

Werkstoff & Oberfläche

Der GH Sparrenfuß wird aus dem bewährten Konstruktionsstahl S250GD gefertigt und mit einer Z 275 Verzinkung geschützt. Die 2,5 mm starke Materialausführung gewährleistet hohe Formstabilität und Tragfähigkeit, während die Verzinkung einen zuverlässigen Korrosionsschutz bietet. Damit ist der Verbinder für Nutzungsklassen 1 und 2 gemäß EN 1995-1-1 geeignet, also für Innenbereiche und überdachte Außenbereiche mit üblicher Feuchtebeanspruchung im Dach- und Ingenieurholzbau.

Funktion & Aufbau

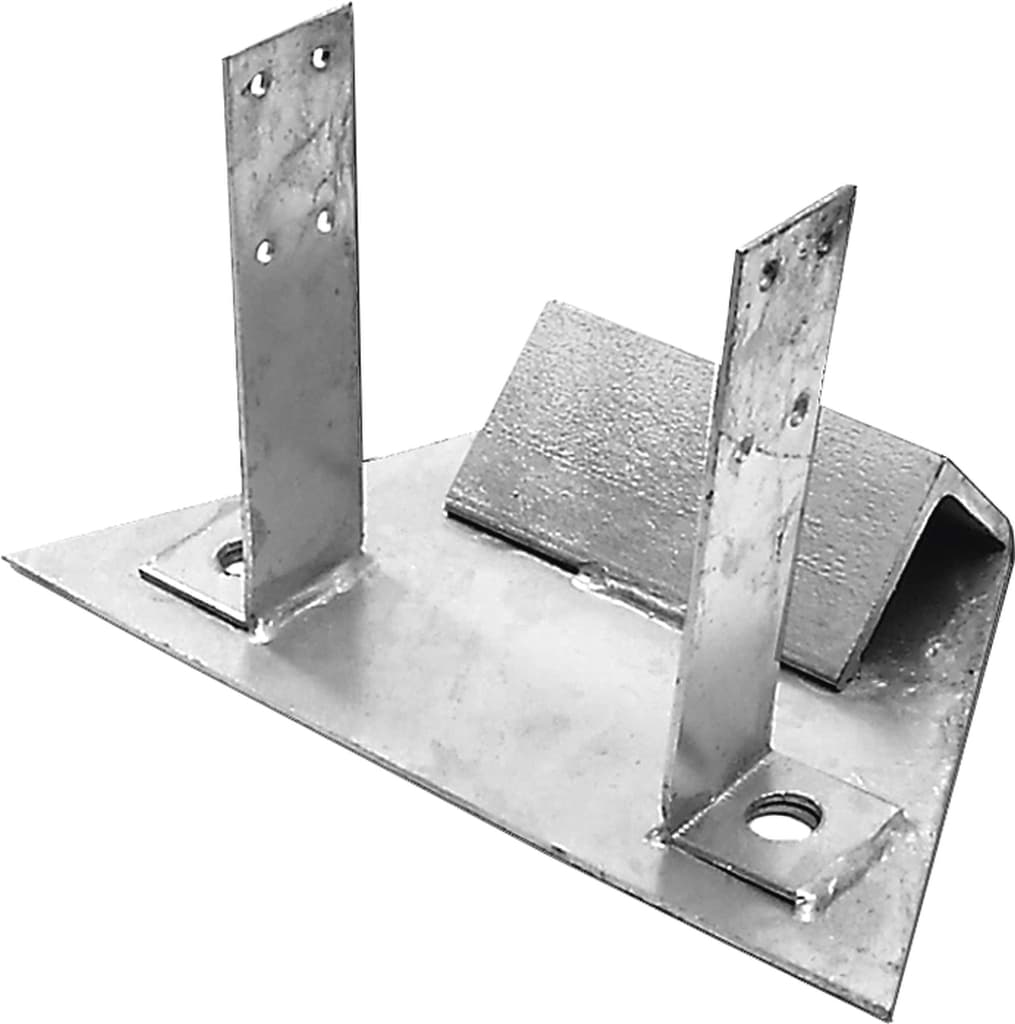

Der Sparrenfuß Typ Beton mit Laschen nimmt den Holz-Sparren formschlüssig auf und verbindet ihn über die Fußplatte mit dem Betonuntergrund. Die Befestigung im Beton erfolgt in der Regel über Bolzen, Dübel oder Betonanker M16, abhängig von den baulichen Gegebenheiten und der statischen Bemessung. Die seitlichen Laschen sind mit einem anwendungsoptimierten Lochbild versehen und werden vollständig mit GH Verbindungsmitteln ausgenagelt. So können sowohl Druck- und Querkräfte als auch Soglasten aus Windsog sicher in das Betonbauteil eingeleitet werden.

Anwendungsbereiche

Typische Einsatzgebiete sind Sparren- und Pfettenanschlüsse im Steildach, Verbindungen von Holz-Sparren auf Ringankern oder Betonbalken, Konstruktionen im Hallen- und Ingenieurholzbau sowie Dachsanierungen im Bestand. Der GH Sparrenfuß Typ Beton m. Laschen 60x170 eignet sich überall dort, wo Holztragglieder zuverlässig mit Betonplatten, Aufkantungen oder Fundamenten verbunden werden müssen und ein statischer Nachweis nach Eurocode 5 erforderlich ist.

Norm & Qualität

Die Bemessung des GH Sparrenfußes erfolgt auf Basis der ETA-08/0264 und der zugehörigen Bemessungsregeln nach EN 1995-1-1. Die Tragfähigkeitswerte gelten ausschließlich in Kombination mit den vorgesehenen GH Verbindungsmitteln und bei vollständig ausgenageltem Anschlussbereich. Die Fertigung „Made in Germany“ stellt konstante Produktqualität, enge Maßtoleranzen und eine zuverlässige Dokumentation sicher – eine wichtige Grundlage für sichere und nachweisbare Dachanschlüsse im professionellen Holzbau.
