Praxiswissen Holzbau
Holzverbinder richtig auswählen: Balkenschuhe, Winkelverbinder und Pfostenträger
Welcher Verbinder passt zu welcher Bauaufgabe? Dieser Ratgeber führt von der Einbausituation über den Korrosionsschutz bis zum passenden Befestigungsmittel.
Kurzfassung: Nicht der Beschlag allein entscheidet
Ein Holzverbinder muss zur Bauaufgabe, Belastung, Bauteilabmessung, Einbaulage und Umgebung passen. Ebenso wichtig sind die zugelassenen Nägel, Schrauben oder Anker: Erst gemeinsam bilden sie einen belastbaren Anschluss.
Welcher Holzverbinder passt zu welcher Bauaufgabe?
Die konstruktive Aufgabe ist der beste Ausgangspunkt. Die folgende Übersicht hilft bei der Orientierung; bei tragenden Verbindungen bleiben Statik und technische Produktunterlagen maßgeblich.
| Bauaufgabe | Typische Produktgruppe |
|---|---|
| Balken an Hauptträger anschließen | Balkenschuhe und Balkenverbinder |
| Holzbauteile rechtwinklig verbinden | Winkelverbinder |
| Pfosten auf Beton oder Holz befestigen | Pfostenträger und Stützenfüße |
| Sparren auf Pfetten sichern | Sparrenpfettenanker |
| Flächen verbinden oder aussteifen | Lochplatten und Flachverbinder |
| Zugkräfte in den Untergrund übertragen | Zuganker |
| Anschluss möglichst unsichtbar ausführen | Verdeckte Verbinder |

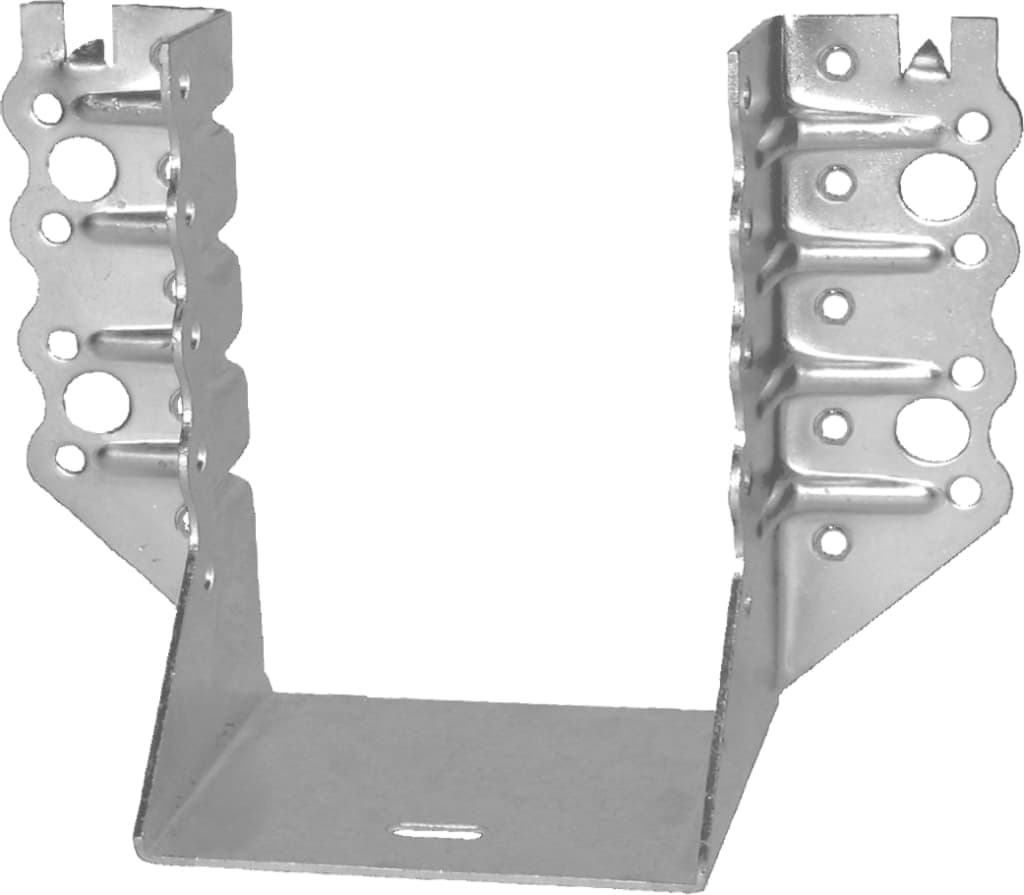

Balkenschuhe für Trägeranschlüsse
Balkenschuhe nehmen einen Balken seitlich auf und verbinden ihn mit Holz, Beton oder Mauerwerk. Typische Anwendungen sind Deckenbalken und Dachkonstruktionen.
Maßgeblich sind Balkenbreite und -höhe, Untergrund, Einbaulage, Material und die vorgesehenen Befestiger. GH bietet unter anderem die Varianten TOP, TOP-M und TOP-K für unterschiedliche Einbausituationen.
Balkenschuhe auswählen →Winkelverbinder für rechtwinklige Anschlüsse

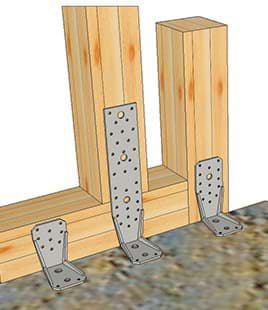

Winkelverbinder kommen bei Holz-Holz- und Holz-Beton-Anschlüssen zum Einsatz. Schenkellänge, Materialstärke, Rippen und Lochbild beeinflussen den möglichen Belastungsfall.
Für tragende Anschlüsse muss die konkrete Ausführung zum Untergrund und zu den auftretenden Kräften passen. Ein optisch ähnlicher Winkel ist nicht automatisch technisch gleichwertig.
Winkelverbinder auswählen →

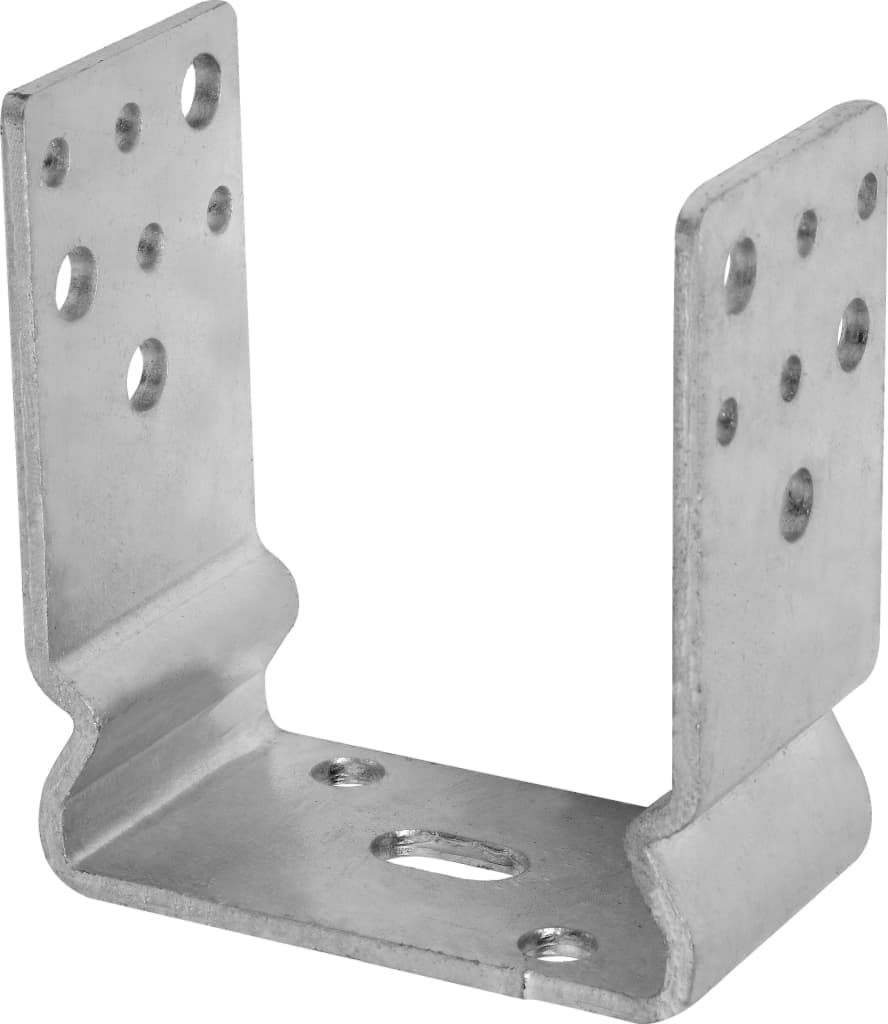

Pfostenträger und Stützenfüße
Pfostenträger verbinden Holzpfosten mit Beton oder einer tragfähigen Unterkonstruktion. Sie schaffen Abstand zum Untergrund und reduzieren direkten Feuchtekontakt.
Entscheidend sind Pfostenmaß, Montageart, Verstellbarkeit, Belastung und Korrosionsschutz. Je nach Ausführung werden die Träger einbetoniert, aufgeschraubt oder nachträglich verankert.
Pfostenträger auswählen →
Weitere Verbinder im konstruktiven Holzbau
Befestigungsmittel gehören zum geprüften System
Die Tragfähigkeit hängt nicht allein vom Beschlag ab. Anzahl, Art und Position der Nägel, Schrauben, Stabdübel oder Anker wirken sich unmittelbar auf die Verbindung aus.
- vorgeschriebene Lochbelegung einhalten
- Randabstände und Setztiefe beachten
- Verbinder und Befestiger materialtechnisch abstimmen
- Montagebedingungen der konkreten Ausführung prüfen
Korrosionsschutz und Umgebung berücksichtigen
Für trockene Innenräume, geschützte Außenbereiche und frei bewitterte Konstruktionen gelten unterschiedliche Anforderungen. Werkstoff und Beschichtung müssen zur Feuchte- und Korrosionsbeanspruchung passen.
Eine allgemeine Aussage zur Marke oder Produktgruppe ersetzt nicht die Prüfung des konkreten Artikels. Maßgeblich bleiben die technischen Produktunterlagen und die geplante Nutzungsklasse.
Häufige Fragen zu Holzverbindern
Was unterscheidet Balkenschuh und Winkelverbinder?
Kann ich beliebige Schrauben oder Nägel verwenden?
Sind verzinkte Holzverbinder automatisch für außen geeignet?
Welche Angaben werden für die Auswahl benötigt?
GH Holzverbinder bei JUST
Bei JUST finden Sie GH Holzverbinder und Baubeschläge nach Produktgruppe und Anwendung gegliedert. Wenn die passende Ausführung noch nicht feststeht, unterstützen wir Sie bei der Auswahl.
